架子鼓镲片支撑替换支架结构

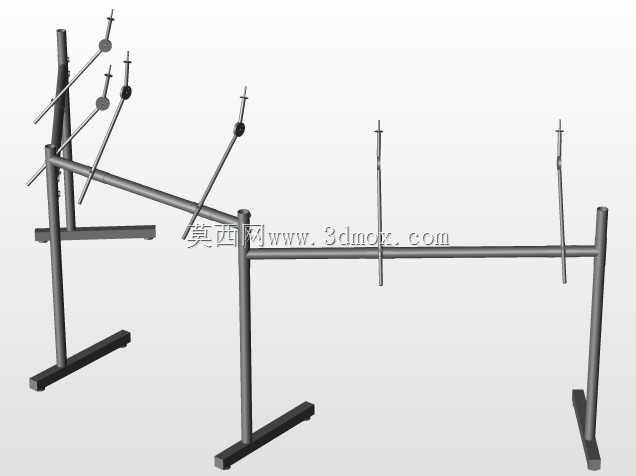

　　这套结构围绕架子鼓镲片支撑展开，核心不是整套鼓本身，而是镲片支架中用于替代原有支撑件的连接与承载部分。现场使用时，鼓手会根据坐姿、鼓组排布和演奏习惯调整多片镲的高度、倾角与横向距离，支架必须在反复锁紧、松开和微调后仍保持稳定，不能因敲击振动出现下垂或转动。模型把立杆、横向延伸臂、夹持关节、镲片安装位和底脚支撑关系完整表达出来，便于检查各部件在真实鼓组周围的运动边界。

　　从功能上看，镲片支架承担的是细长杆系载荷：镲片本身重量不大，但敲击瞬间会产生冲击和扭转，夹持点如果只靠单点压紧，长期使用容易在关节处形成微动磨损。设计时将支撑思路集中在一个可制造、成本较低的替换件上，使原有支架的立杆能够继续利用，同时通过新的连接结构延长横向支撑范围。关节处需要兼顾锁紧摩擦力与调节便利性，压块接触面不能过度尖锐，否则会在圆管表面留下压痕，影响后续升降和旋转。

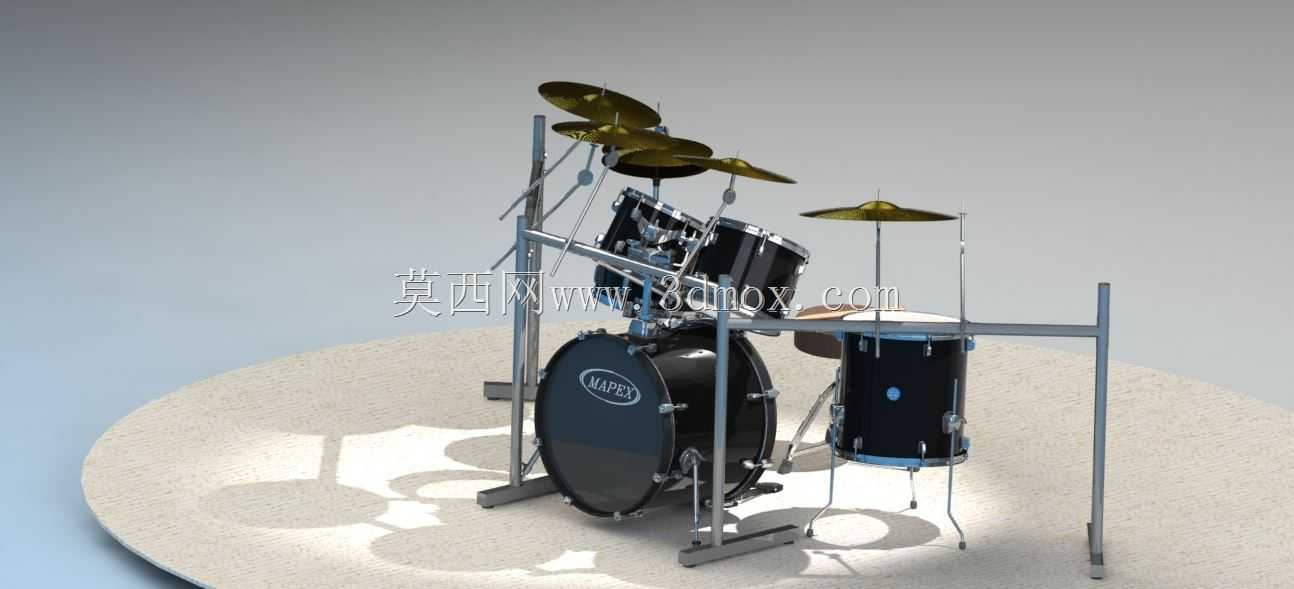

　　外形布置上，竖向主管提供主要高度基准，横臂向镲片方向伸出，末端保留镲片垫、压紧螺母和摆动间隙。镲片并非刚性固定，安装后应允许轻微晃动，以吸收敲击能量并释放自然延音，因此支撑件顶端不能把镲片完全锁死。底脚区域则要考虑三脚架或配重支腿的展开范围，支腿张开后需避开底鼓、踏板、军鼓架和鼓手座椅，尤其在多镲片密集布置时，横向臂与斜拉杆之间容易发生干涉。

　　建模过程中需要重点核对圆管直径、夹口开合量、螺栓轴线和锁紧手柄旋转空间。夹持件包住主管时，既要保证足够接触面积，又要留出装配公差；焊缝或折弯件若采用钣金方案，应注意壁厚与弯折半径，避免夹具在强锁紧时发生永久变形。若采用机加工方案，则可在夹紧槽两侧设置螺栓孔，通过螺钉收窄槽口产生抱紧力，这种方式结构简单，维修更换也方便。

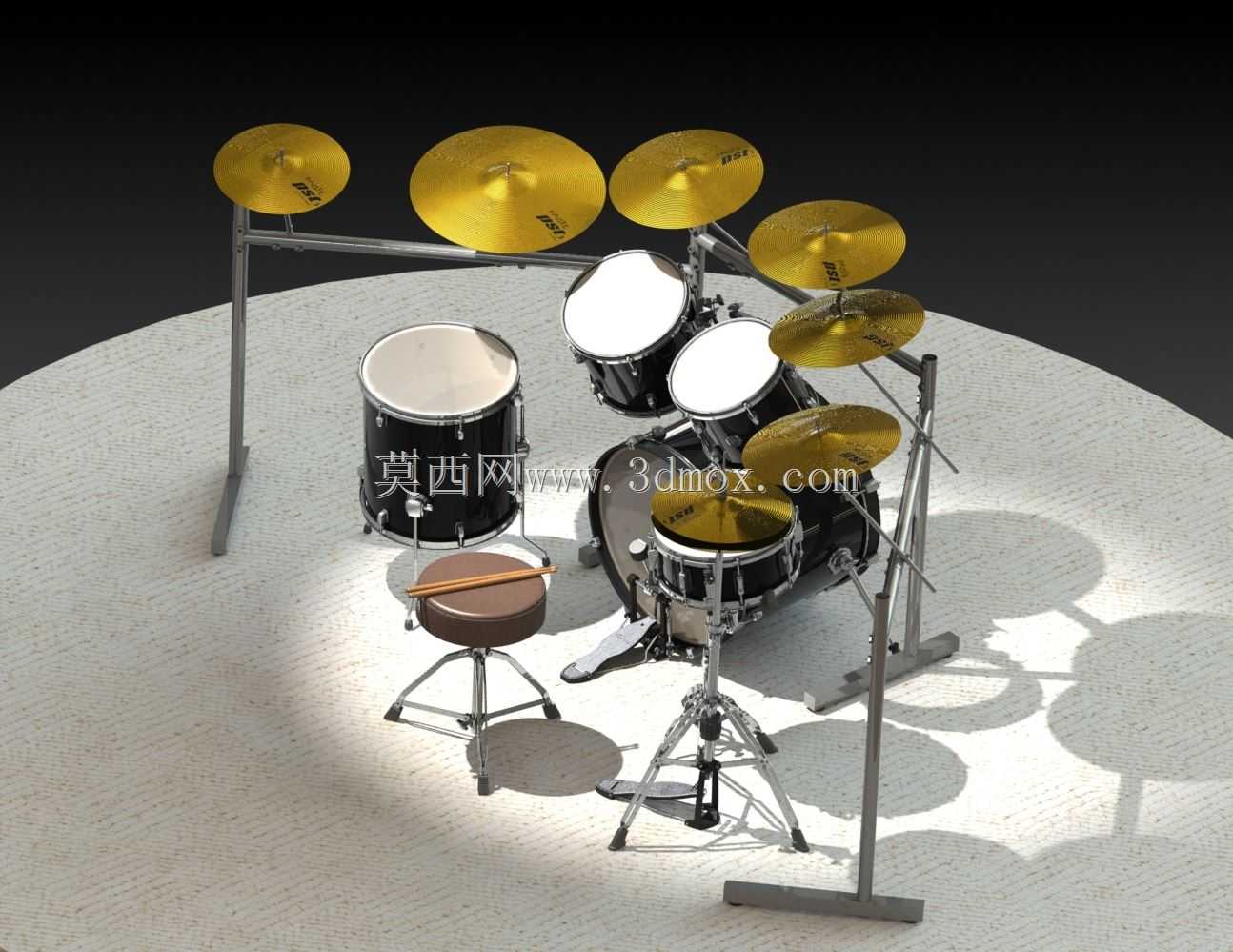

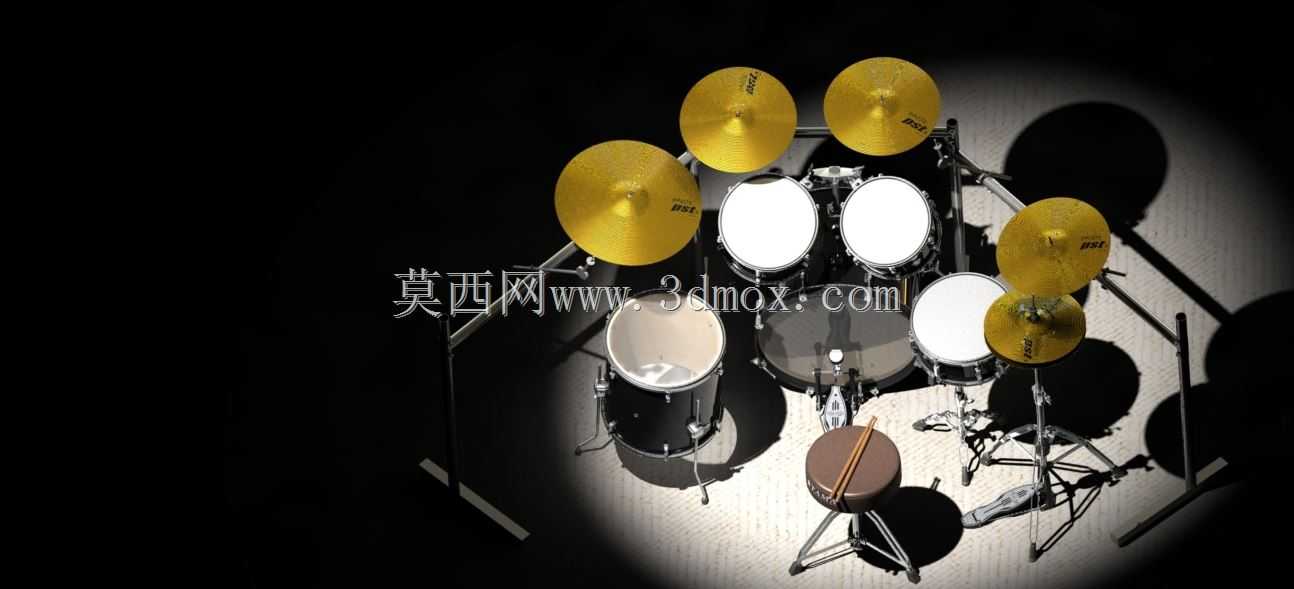

　　实际安装边界还包括鼓手操作空间。支架不能侵占踏板行程，横臂高度不能遮挡鼓棒运动轨迹，镲片边缘与吊镲、节奏镲、叠镲之间应保留敲击和余振空间。多支架并排时，底脚可以交错摆放，但立杆投影应尽量靠近鼓组外围，减少地面占用。该结构适合用于乐器支架改造、小型配件试制和舞台设备布置验证，重点验证夹持可靠性、调节可达性以及密集鼓组中的干涉情况。
