鼠标静音微动按键结构三维数模

　　日常办公外设、电竞输入设备以及小型手持控制终端里，鼠标左右键的触发手感几乎完全由内置微动元件决定，这类方形静音微动是目前轻量化办公鼠标、静音无线鼠标里应用极广的触发部件。从整机装配逻辑来看，鼠标上盖的按键柱会直接抵在微动顶部的红色圆形触发钮上，用户手指按压外壳按键时，压力垂直传递到按钮端面，内部弹片完成通断切换，松开后依靠弹片自身弹力复位，整套动作行程极短，触发反馈清晰。

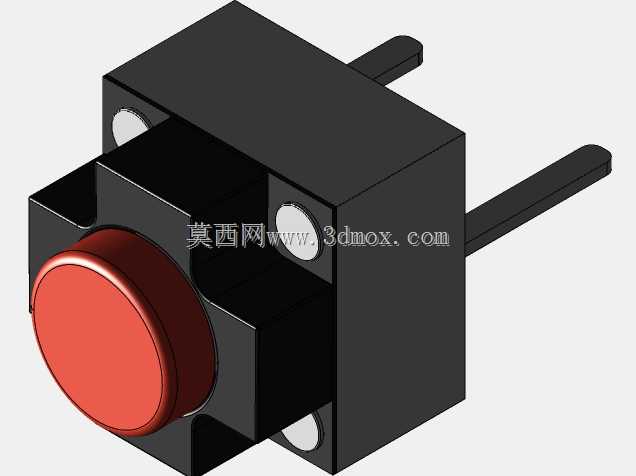

　　建模时首先要把控的是安装边界：该元件本体外轮廓尺寸为6mm×6mm，总高度7.3mm，属于标准中号方形微动规格，PCB布局时两个插装引脚的间距、引脚伸出长度都要和电路板开孔位置匹配，插装后元件底部贴合PCB板面，周边要预留至少0.5mm的避让间隙，避免鼠标底壳或者内部加强筋干涉元件本体。侧面伸出的金属引脚做了折弯成型处理，建模时还原了引脚的平直段与焊接过渡段，方便后续做PCB封装联动校验，不会出现引脚和焊盘错位的问题。

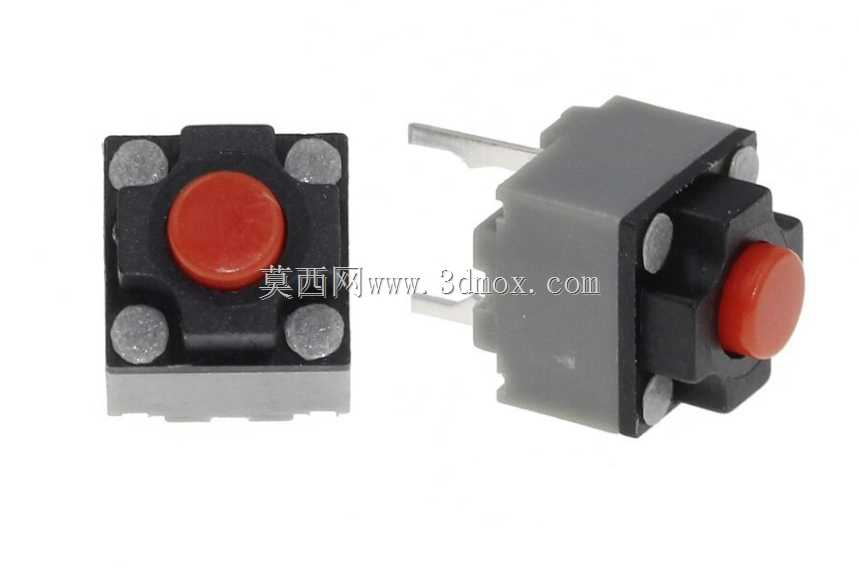

　　外观结构上，黑色基座四角设置了圆形的金属固定衬垫，既可以在插装过波峰焊时辅助定位，也能增强元件和PCB之间的连接牢固度，承受反复按压的侧向冲击力。顶部红色触发按钮采用圆弧过渡的圆形端面，和鼠标按键柱的接触面积更大，长期按压不会出现局部磨损凹陷，灰色的本体外壳做了棱角倒角处理，没有尖锐锐边，符合电子元件的注塑生产工艺要求。

　　这款静音结构的微动和普通青轴手感微动的核心差异，在于内部弹片的缓冲结构设计，触发时的碰撞噪音被大幅削弱，适合办公室、深夜居家使用场景。数模搭建过程中优先还原了外部所有装配相关的几何特征，底部非装配面的内部细微结构做了简化处理，完全满足鼠标整机结构干涉检查、按键行程模拟、外壳装配公差分析的需求。结构工程师在做鼠标整机布局时，可以直接调用该数模放入装配体，核对按键柱到触发钮的初始间隙——常规设计里这个预压间隙要控制在0.2~0.4mm，既不会出现空行程，也不会因为预压量过大导致微动长期处于半触发状态。同时该元件也可以通用在小型游戏手柄按键、便携蓝牙遥控器、工业手持示教器的触发按键位置，只要安装空间满足6×6mm的 footprint、高度方向预留8mm以内的堆叠空间即可适配，不需要额外修改安装孔位。建模时所有配合面的公差都按照消费类电子元件的通用公差设定，基座的定位倒角、引脚的折弯角度都和实物量产件保持一致，导入装配环境后可以直接用来做按键手感的运动仿真，验证不同按压角度下触发钮的受力分布，提前规避按键卡滞、触发失灵的结构缺陷。
