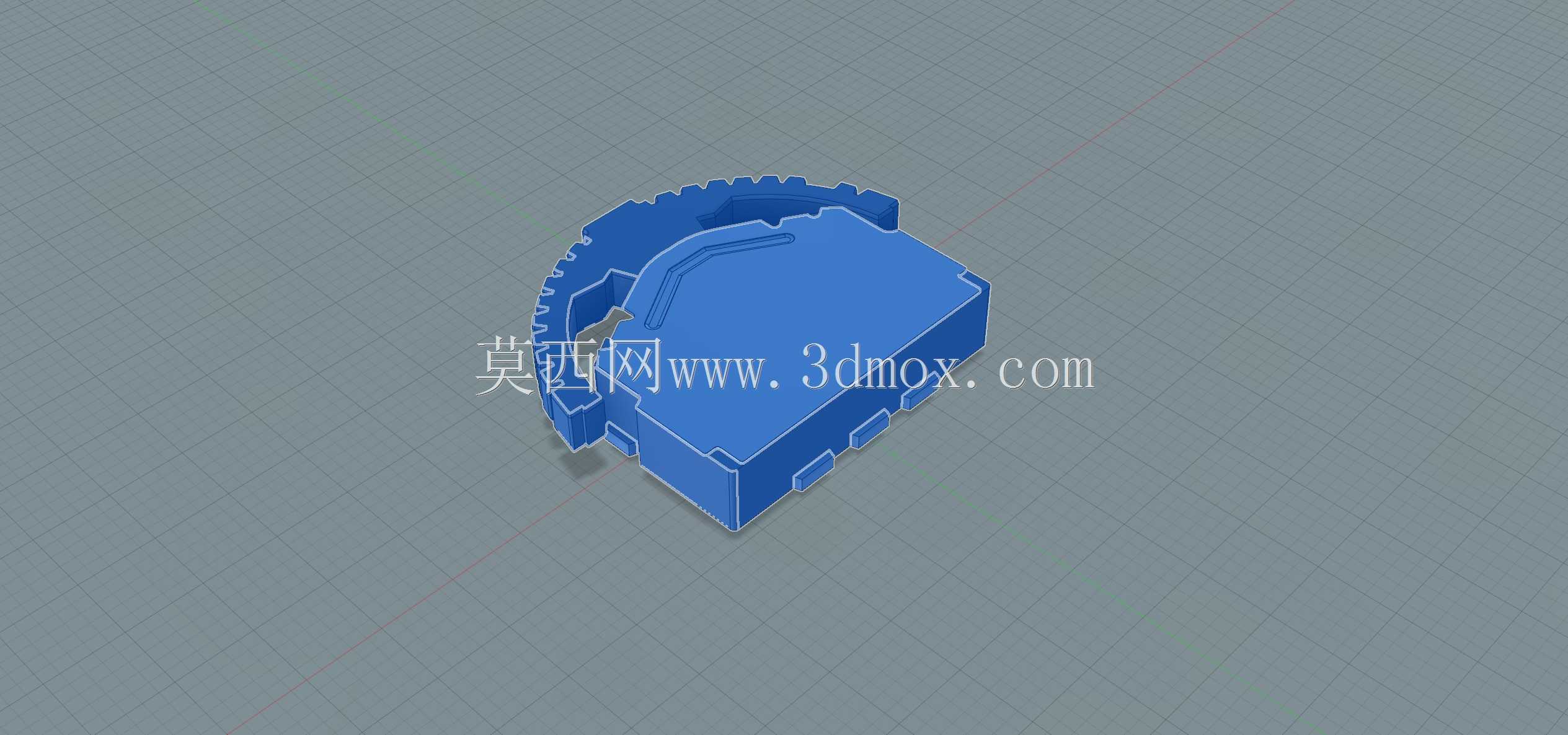

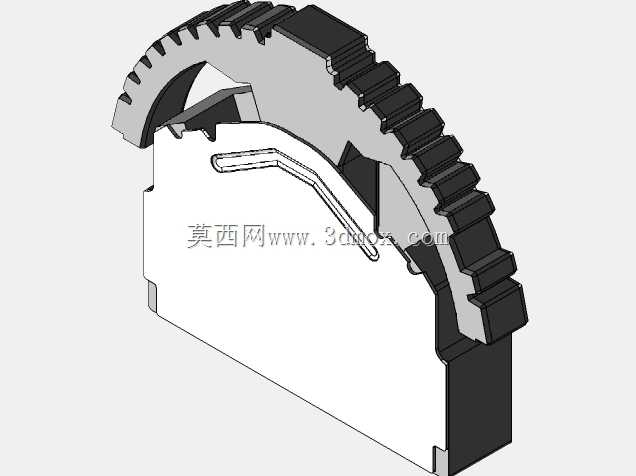

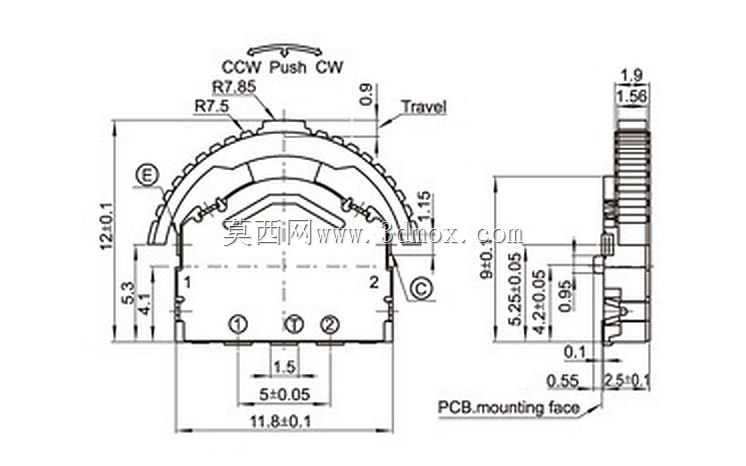

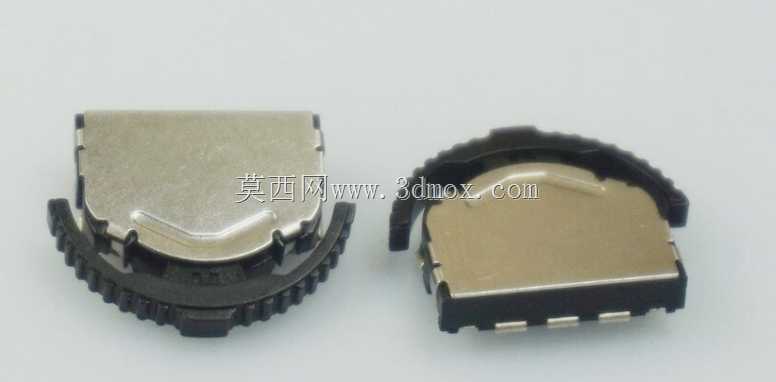

贴片式多功能操纵按键开关三维结构

这类贴片式操纵按键开关，常被用在小型手持数码设备、便携检测仪器、车载中控辅助按键、小型工业手持终端的输入模块上，能同时实现多方向拨动操纵与垂直按压确认的复合操作，替代传统分离式方向键加确认键的布局，大幅压缩输入模块占用的板面空间。从结构设计来看，这类开关采用半包裹式金属屏蔽罩设计，金属罩边缘做了折边扣合结构，既可以在SMT回流焊过程中维持壳体尺寸稳定性，避免高温下塑料基座变形导致内部触点错位，也能对周边电路形成一定的电磁屏蔽效果，减少高频信号对开关触点信号的干扰。底部采用标准贴片焊盘布局，焊盘位置对称分布在基座两侧，焊接后能与PCB板面形成可靠的机械连接，可承受常规装配过程中的机械应力，不会出现引脚脱焊的问题。侧面的拨轮做了细密的齿状防滑纹理，用户通过指腹拨动时能获得清晰的段落反馈，每一次方向拨动都有明确的触感提示，避免操作时出现误触发；垂直按压的行程设计控制在适中范围，按压力度经过调校，既不会因为力度过轻导致误碰，也不会因为力度过大造成操作疲劳。设计这类开关的三维结构时，需要重点把控安装边界的尺寸公差，金属罩的外形轮廓与周边壳体的开孔间隙要控制在合理范围，既要保证拨轮活动时不会与外壳发生剐蹭，也要避免间隙过大导致灰尘容易进入开关内部。内部的触点采用弹片式接触结构，动触点与静触点的接触压力经过匹配设计，能保证在额定电流下接触电阻稳定，不会因为长期使用出现接触不良的问题；基座采用耐高温工程塑料材质，满足表面贴装工艺的温度要求，过炉后不会出现壳体翘曲、引脚移位的情况。在整机结构布局中，这类开关通常布置在PCB板的边缘位置，拨轮部分伸出壳体侧面或者顶面，周边要预留足够的操作空间，避免用户操作时手指被周边结构干涉；焊盘的走线设计要避开开关底部的投影区域，防止焊接时焊锡溢出造成线路短路。开关的拨动角度与按压行程的参数匹配，会直接影响操作手感，三维建模过程中需要对内部弹片的形变范围做运动仿真验证，确保全行程范围内弹片不会出现塑性形变，保证产品的使用寿命满足整机的使用周期要求。
