Type-C接口5V升压转换电路模块结构设计

　　在便携电子设备供电适配、小型嵌入式系统供电改造、DIY电子项目电源搭建这类场景里，经常会遇到输入输出电压不匹配的问题，比如常见的锂电池3.7V标称电压需要升到5V才能给USB外设供电，这时候升压转换模块就是核心的适配部件。这次的Type-C USB 5V升压转换器，就是针对这类小功率升压需求做的结构设计，整体走紧凑实用的路线，没有做冗余的结构设计，所有元件排布都围绕缩小占用空间、方便嵌入式安装来做。

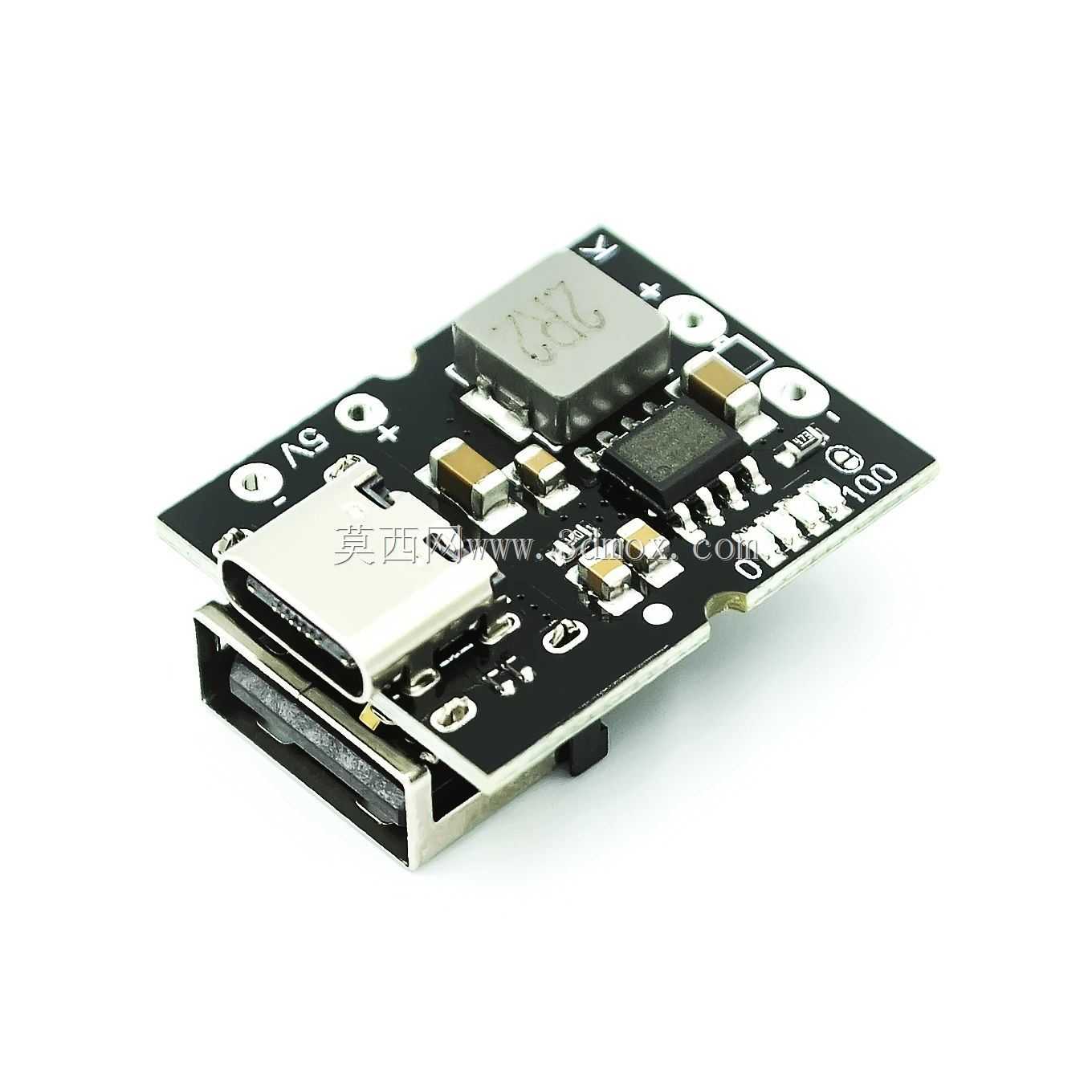

　　从功能特性来看，这个模块支持2A输出电流，能覆盖绝大多数小功率USB设备的供电需求，比如给小型单片机开发板供电、给蓝牙耳机充电、给便携小风扇供电这类场景都能适配。输入侧采用Type-C接口，兼容现在主流的PD充电线、普通Type-C数据线，不用再准备老式的Micro USB或者DC圆口线，插拔的耐用性也比老式接口好很多；输出侧保留标准USB-A母座，能直接插常规USB公头线，不用额外做转接头，适配市面上绝大多数存量USB供电设备。板载的功率电感、升压控制芯片、输入输出滤波电容都做了对应选型，电感选用屏蔽式功率电感，能减少工作时的电磁辐射，避免对周边的敏感电路比如蓝牙模块、射频模块造成干扰，输入输出端的陶瓷滤波电容分别布置在接口和芯片附近，能有效滤除纹波，让输出电压更平稳，减少对用电设备的冲击。

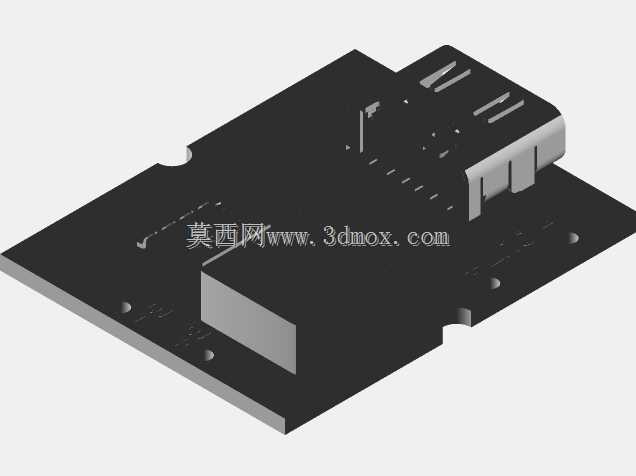

　　设计思路上，首先考虑的是嵌入式安装的通用性，整个PCB采用矩形布局，四个角预留了固定安装孔，孔位尺寸适配M2螺丝，不管是粘在设备外壳内部，还是用铜柱固定在小型设备的安装位上都很方便，不会因为孔位不对需要额外打孔改造。元件排布上把发热相对大的功率电感和升压芯片布置在PCB板的中间区域，远离输入输出接口，避免接口处因为长期受热导致塑料件老化变形，同时大元件都做了贴板焊接，没有采用高脚元件，整个模块的整体厚度控制在很低的水平，就算是装在超薄的便携设备外壳里也不会出现顶壳的问题。接口部分做了加强设计，Type-C母座和USB-A母座的固定脚都穿过PCB做透焊处理，能承受更大的插拔力，不会因为多次插拔导致接口脱焊，这一点在经常需要插拔线的使用场景里非常实用，很多廉价模块就是因为接口固定不牢，用几次就出现接触不良的问题。

　　外形尺寸方面，整个模块的长宽都控制在极小的范围内，比常规的U盘尺寸还要小一圈，安装边界上，除了接口突出的部分，PCB本体的周边没有突出的元件，安装时不需要给周边元件预留额外的避让空间，只要预留对应PCB尺寸的安装位就能装下，甚至可以直接塞到现有USB设备的外壳空余位置里做改造，比如给老式的USB小台灯改成Type-C输入供电，或者给旧的充电宝更换升压模块，都不需要对原有外壳做太多切削改造。PCB板上丝印了清晰的正负极标识、电压参数标识，就算是第一次接触这个模块的结构工程师或者电子爱好者，拿到手也能快速分辨接口定义，不会出现接反正负极烧坏模块的问题。另外板上还预留了使能引脚的焊盘，如果需要做开关控制的话，不用额外飞线，直接在预留焊盘上接开关就能控制模块的启停，方便做低功耗设计，不用的时候可以切断模块供电减少静态损耗。

　　在实际选型适配的时候，要注意这个模块是定压5V输出，不要用在需要可调电压的场景里，2A的输出电流是持续输出能力，短时间可以承受一定的峰值电流，但长期满负载运行的时候要注意给模块预留一定的散热空间，不要完全密封在不透气的外壳里，避免过热触发芯片的过温保护。如果是用在震动比较大的场景里，比如车载便携设备、手持移动设备上，可以在模块和安装位之间垫一层薄的EVA泡棉，既能减震，也能避免PCB和金属外壳接触造成短路。整体来看这个模块的结构设计完全服务于小功率升压适配的实际需求，没有多余的装饰性设计，所有结构细节都围绕安装方便、耐用可靠、适配性强来做，不管是做新产品的结构设计参考，还是做现有设备的改造替换，都能直接对应尺寸做结构适配，不用再重新测绘元件位置和安装孔位，能节省不少结构设计的时间。
