室外立式消防栓供水接驳装置

　　这套立式消防供水接驳装置，主要部署在厂区主干道旁、商业建筑室外地坪、市政道路侧边以及仓储园区的消防通道节点，是火灾险情发生时，消防车快速取水、消防水带接驳加压的核心室外取水设施。日常状态下栓体直立露出地面，接口端通过配套防尘盖封堵，避免泥沙、杂物进入供水通路堵塞阀口，防尘盖采用金属链条与栓体相连，开盖作业时不会随手放置遗失，适配户外长期露天值守的使用需求。

　　从结构设计逻辑来看，整体采用直立长柱式布局，栓体主体为等径直管段，顶部设置主控启闭阀结构，侧方伸出侧向供水接驳口，接口端面加工标准消防管螺纹，可快速匹配通用消防水带接头，无需额外转接配件即可完成接驳。建模阶段优先还原了栓体各分段的装配关系：底部为埋地管路连接段，安装时该段埋入冻土层以下，和地下环状消防供水管网连通，避免冬季低温导致管内存水冻结胀裂栓体；地面露出段预留操作空间，侧向接口高度匹配消防员站立操作的舒适作业区间，无需弯腰或登高即可完成水带对接、阀杆启闭操作。

　　外形尺寸方面，栓体露出地面的总高度控制在成人腰胸区间，既不会因为高度过低被周边杂物、积雪掩埋遮挡，也不会过高占用消防通道通行空间、被过往车辆剐蹭。安装边界要求栓体周边预留不小于一米的无遮挡操作空间，距离建筑外墙、路缘石的距离符合消防布设规范，进水端和地下管网的连接法兰同轴度偏差控制在允许范围内，避免通水后管路出现附加应力渗漏。

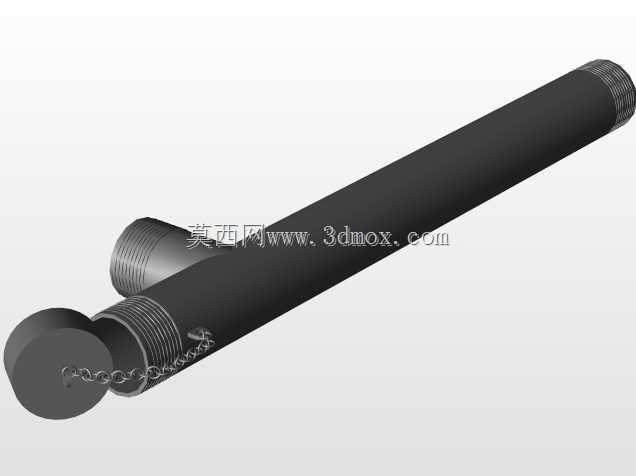

　　功能特性上，栓体内部流道做顺滑过渡设计，通水时水流阻力小，大流量供水状态下不会出现明显压损；顶部阀杆的操作力矩经过适配，普通人员使用标准扳手即可顺利启闭，无需额外加力杆。侧向接口的密封面做平整加工，接驳水带后压紧密封垫即可实现无泄漏承压，额定供水压力下可同时支持多条水带或者消防车取水加压。建模过程中完整还原了防尘盖、连接链条、侧接口、栓体柱段、底部连接端的所有细节，各部件的装配间隙、螺纹连接位置都和实物工程状态一致，可直接用于消防场站布设仿真、室外管线综合排布校验、消防设施教学演示以及安防场景三维搭建使用，结构无冗余特征，各部件拆分逻辑符合实际装配工序，设计人员可直接在此基础上调整栓体高度、接口数量来适配不同场景的供水需求。
