快装法兰连接管道阻火过滤组件

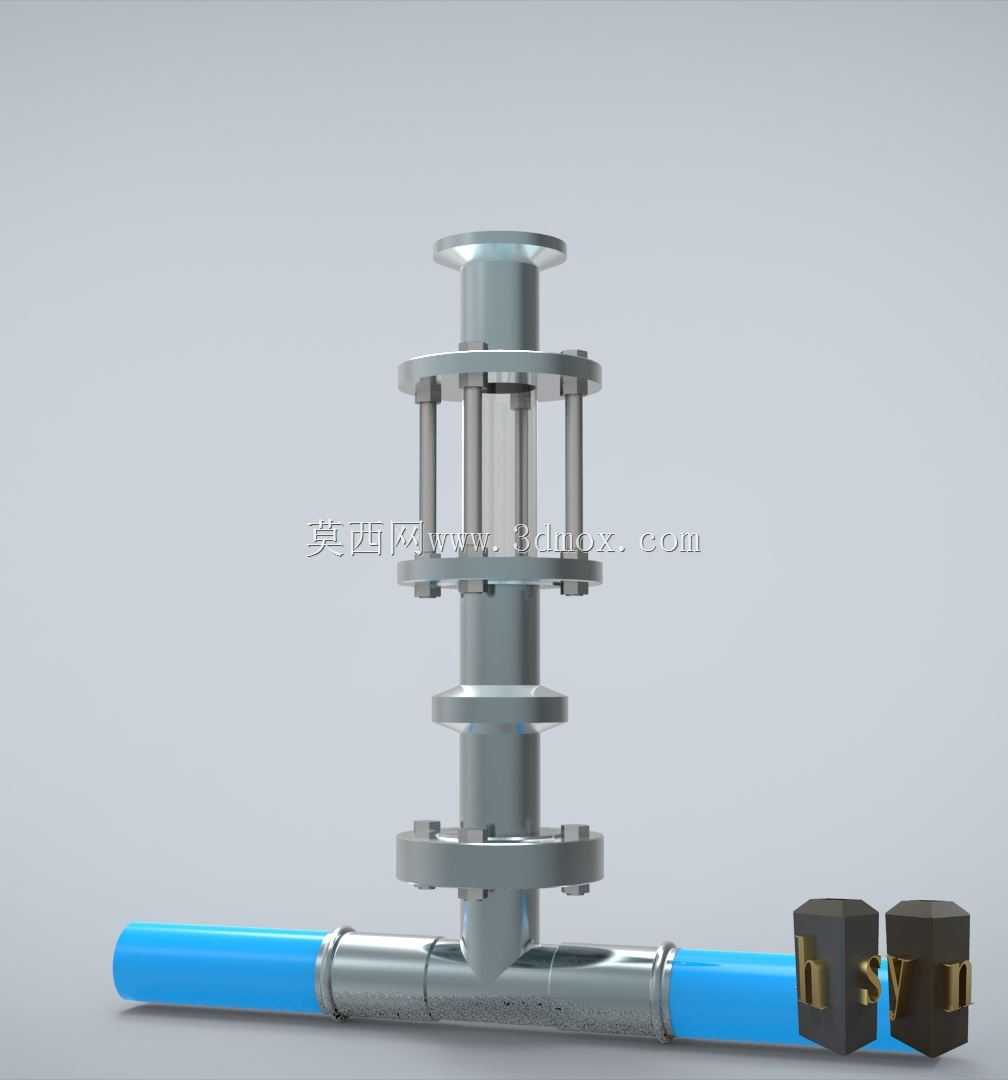

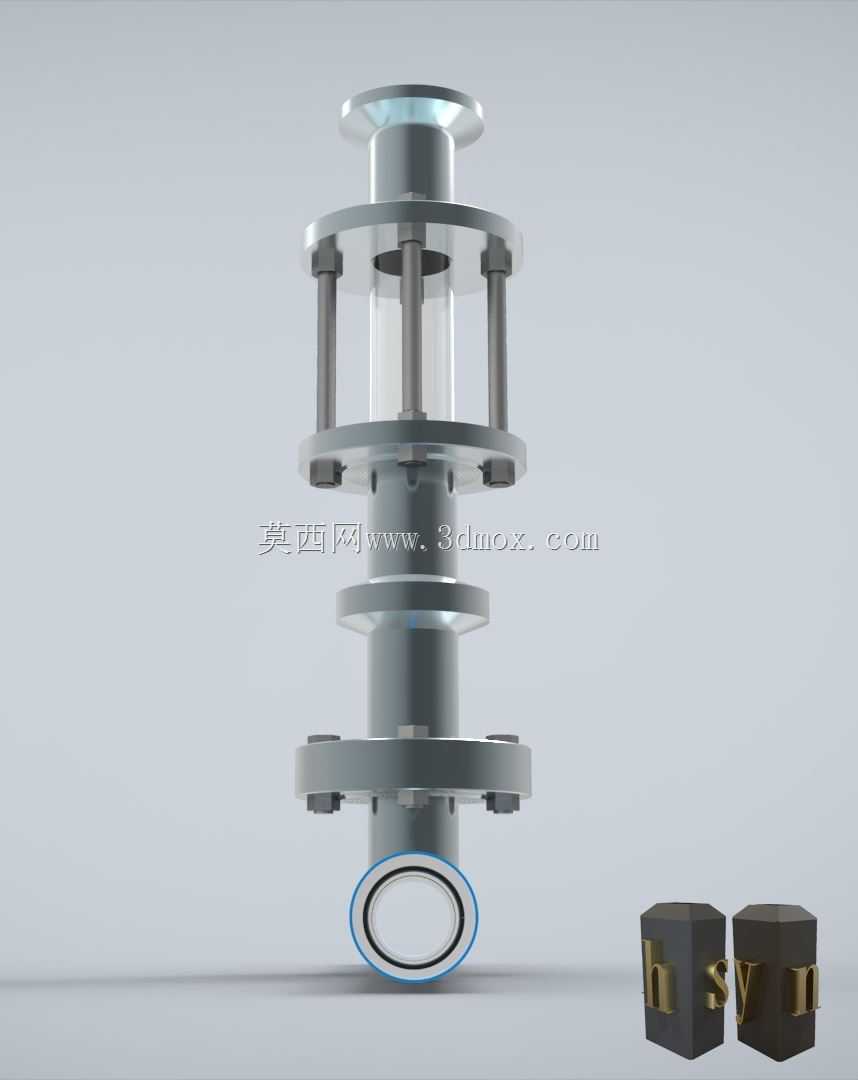

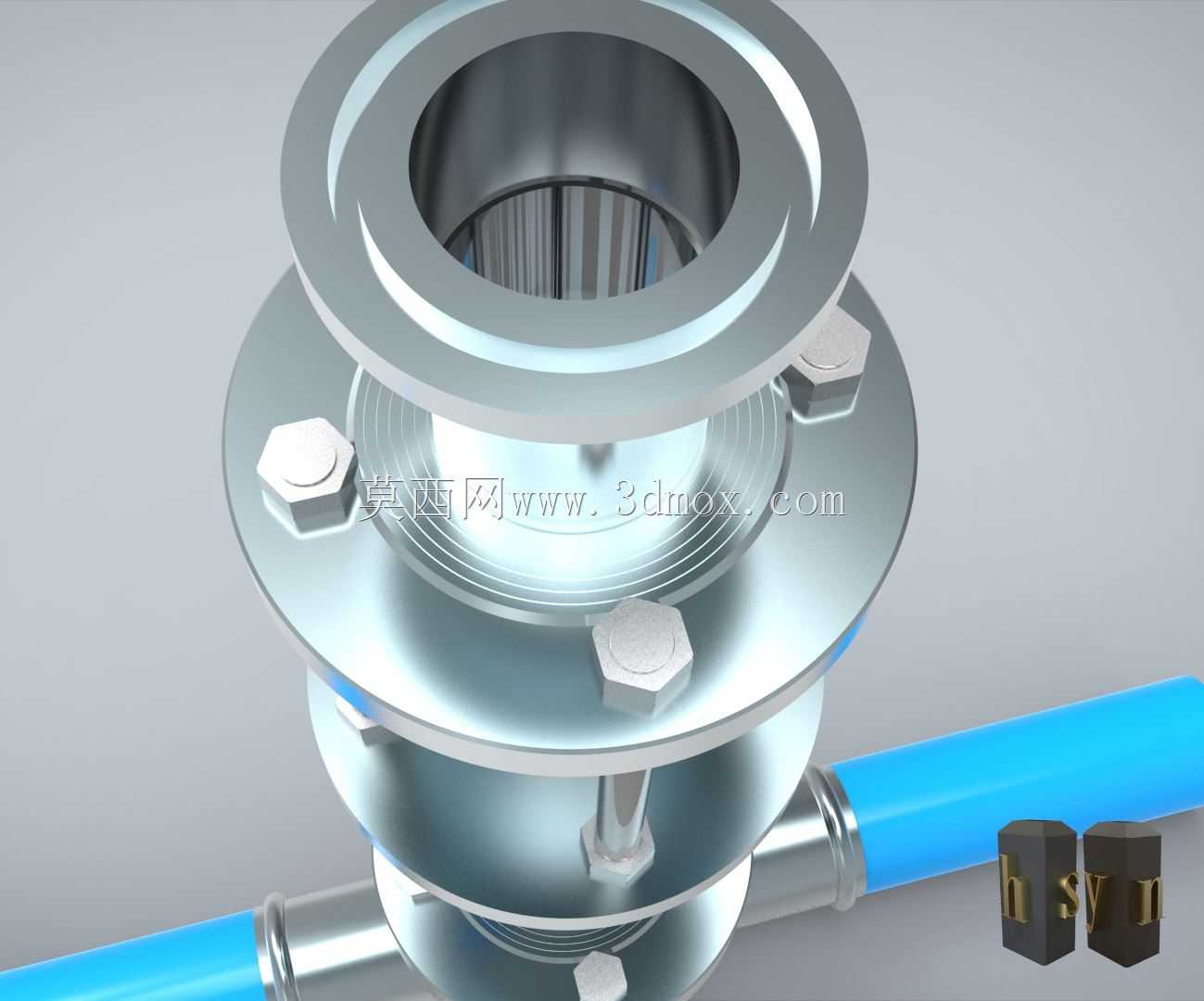

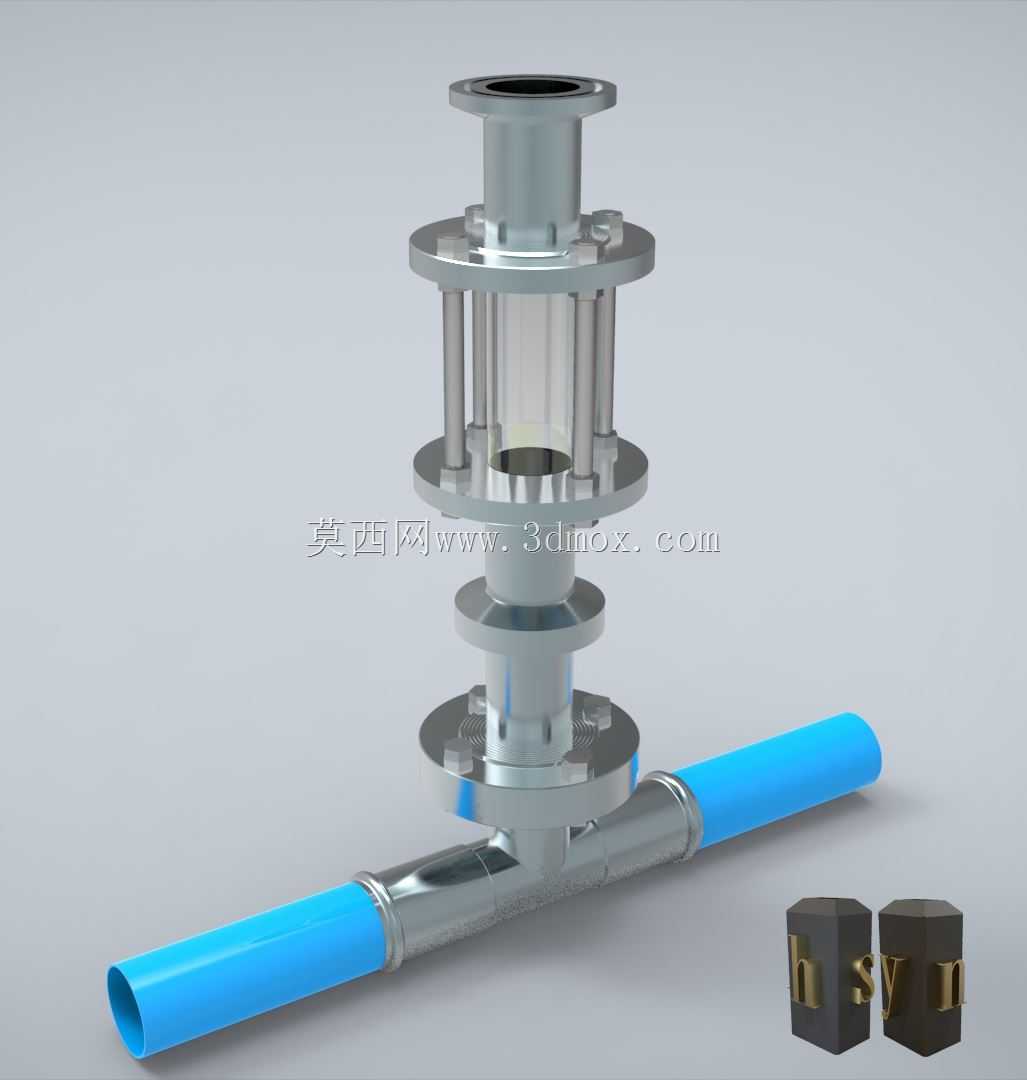

　　这套管路连接件的核心结构围绕两段垂直对接的快装法兰展开，中间夹持的腔体集成了阻火与介质过滤功能，侧向引出的蓝色支管用于旁路取压、泄放或者辅助介质接入，在精细化工、食品制药、纯水输送以及可燃气体管路里都有大量落地场景。做结构建模时最先要敲定的是法兰端的密封边界：上端采用翻边卡箍式快开接口，法兰盘厚度、翻边圆弧半径以及端面平面度都要匹配对应压力等级的卫生级卡箍，对接面预留的密封垫圈槽深度控制在垫圈厚度的三成左右，既保证锁紧后密封面完全贴合，又不会因为压缩量过大导致垫圈被挤入流道产生积液死角。中间两组法兰盘通过圆周均布的六角螺栓锁紧，螺栓孔的分布圆直径要避开内部流道的加强筋，螺母侧预留的扳手空间按照常规呆扳手的操作半径留足，

　　现场安装时不需要额外拆卸周边管线就能完成紧固。侧向支管和主腔体的相贯线位置做了圆滑过渡，没有尖锐的应力集中棱边，焊接或者整体成型后这个位置的承压能力可以和主腔体保持一致，支管端部同样做了标准连接接口，对接外接仪表或者旁通管路时不需要再二次加工转接件。内部的阻火芯采用波纹叠层结构，流道缝隙的尺寸按照对应介质的传火间隙设计，既可以阻挡火焰逆向窜入上游管路，又不会对正常输送的介质产生过大的压损；过滤侧的滤网支撑骨架贴合腔体内壁，检修时拆开法兰就能直接取出滤芯清理，不需要整体切割管路。整体轴向安装高度控制在常规管线支吊架的跨距适配范围内，法兰外径和周边管道保温层的厚度预留了足够间隙，侧向支管的伸出长度避开主管道的安装法兰，

　　现场排布管线时不会出现操作空间干涉。金属外露面的机加工圆角全部做了倒钝处理，快装接口的端面粗糙度满足卫生级管路的清洗要求，没有无法吹扫的凹陷死角，整套组件的安装方向、接口对位标识在建模时都做了对应结构预留，装配到生产线管路上时可以直接对位吊装，不用现场反复配焊调整。
