工业管道法兰与过滤阀件成套结构

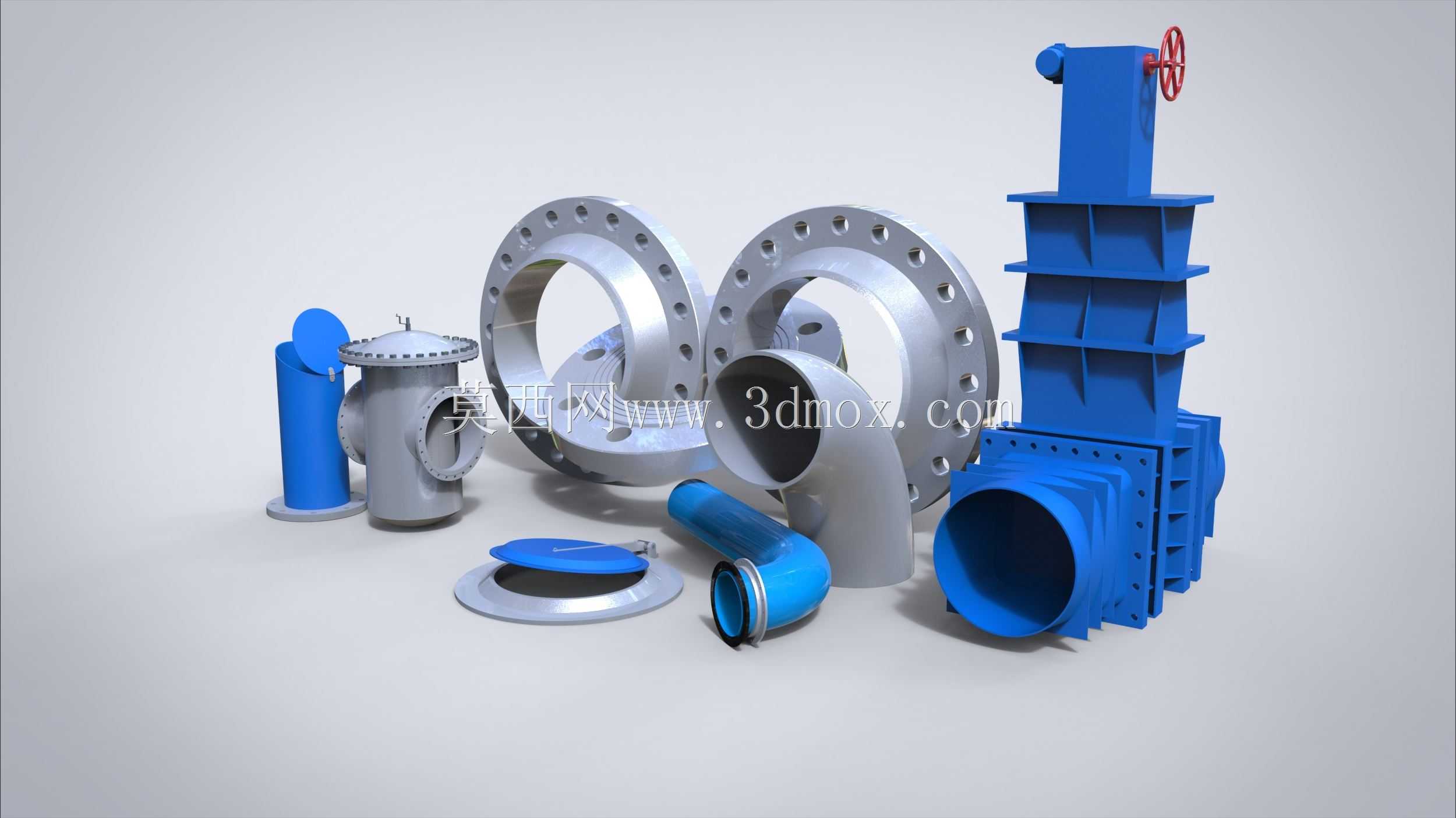

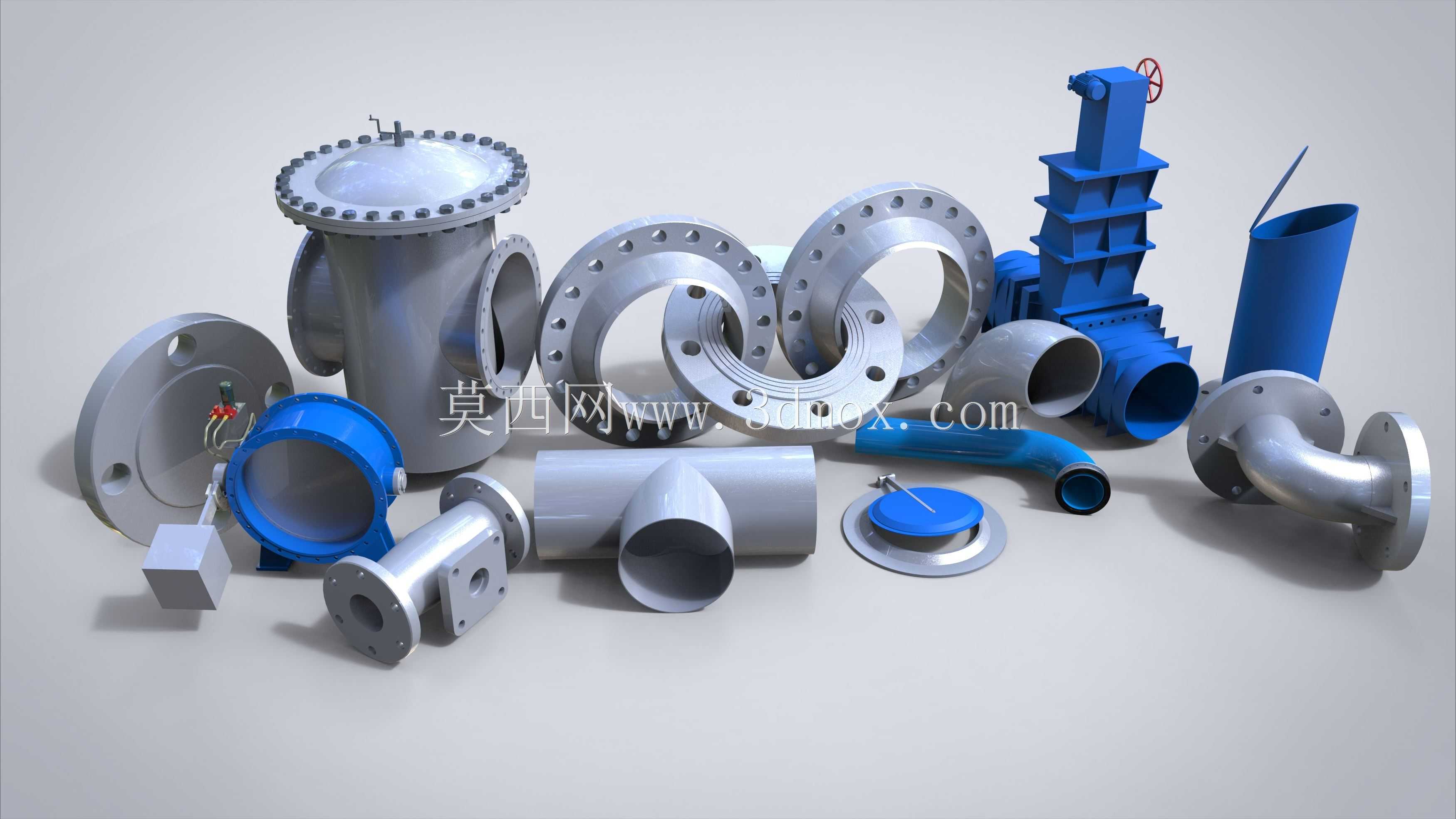

　　这套三维结构围绕工业管路系统中常见的连接、转向、分流、过滤和截断元件展开，包含带颈法兰、平法兰、90°弯头、异径三通、篮式过滤器、蝶阀、闸板类阀件以及多段直管和短接。各零件并非孤立展示，而是按照管路集成时的装配关系进行建模，法兰螺栓孔分布、密封面宽度、接管壁厚和端部过渡位置都保留了工程建模时需要核对的几何边界，适合用于泵站、化工输送线、水处理车间、冷却循环系统以及设备进出口管段的方案布置。

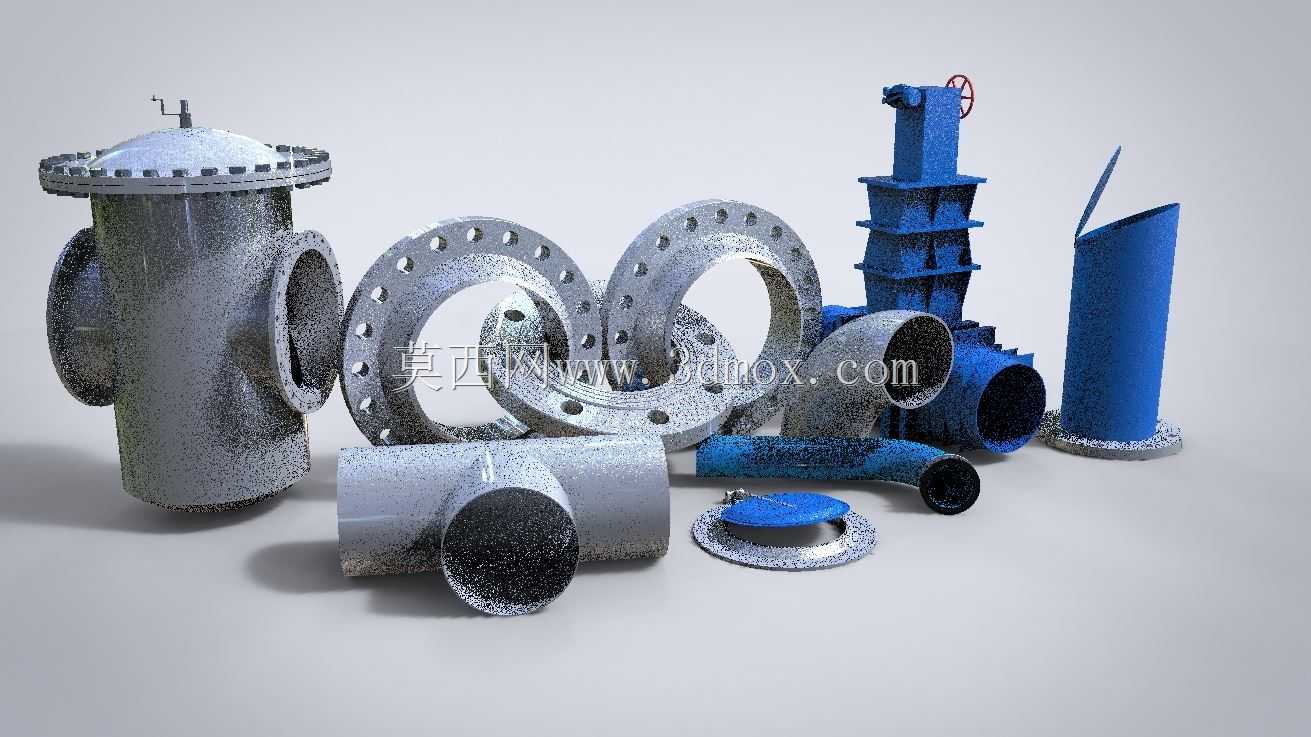

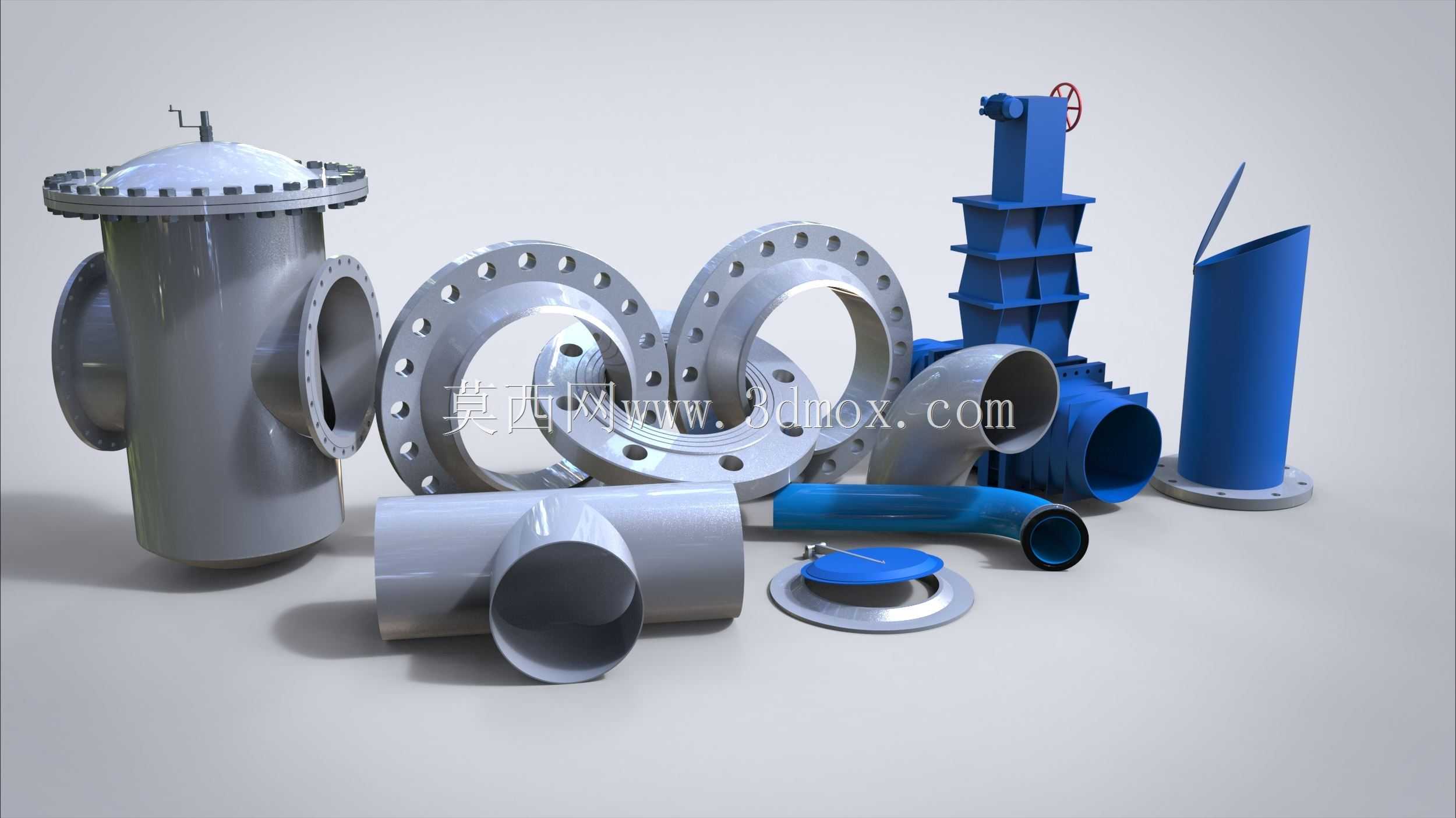

　　实际选型时，过滤器通常布置在泵入口或精密阀件前侧，利用筒体内部容腔截留焊渣、氧化皮和颗粒杂质，端盖法兰通过周向螺栓压紧密封，便于后期开盖清理。图中大型筒体两端采用侧向接口，顶部带法兰盖和紧固螺栓，底部留有支撑与排净结构；这类元件在管路中占用轴向和径向空间都较大，三维布置时不能只按管道中心线占位，还要预留端盖拆卸距离、螺栓扳手空间以及检修人员操作面。

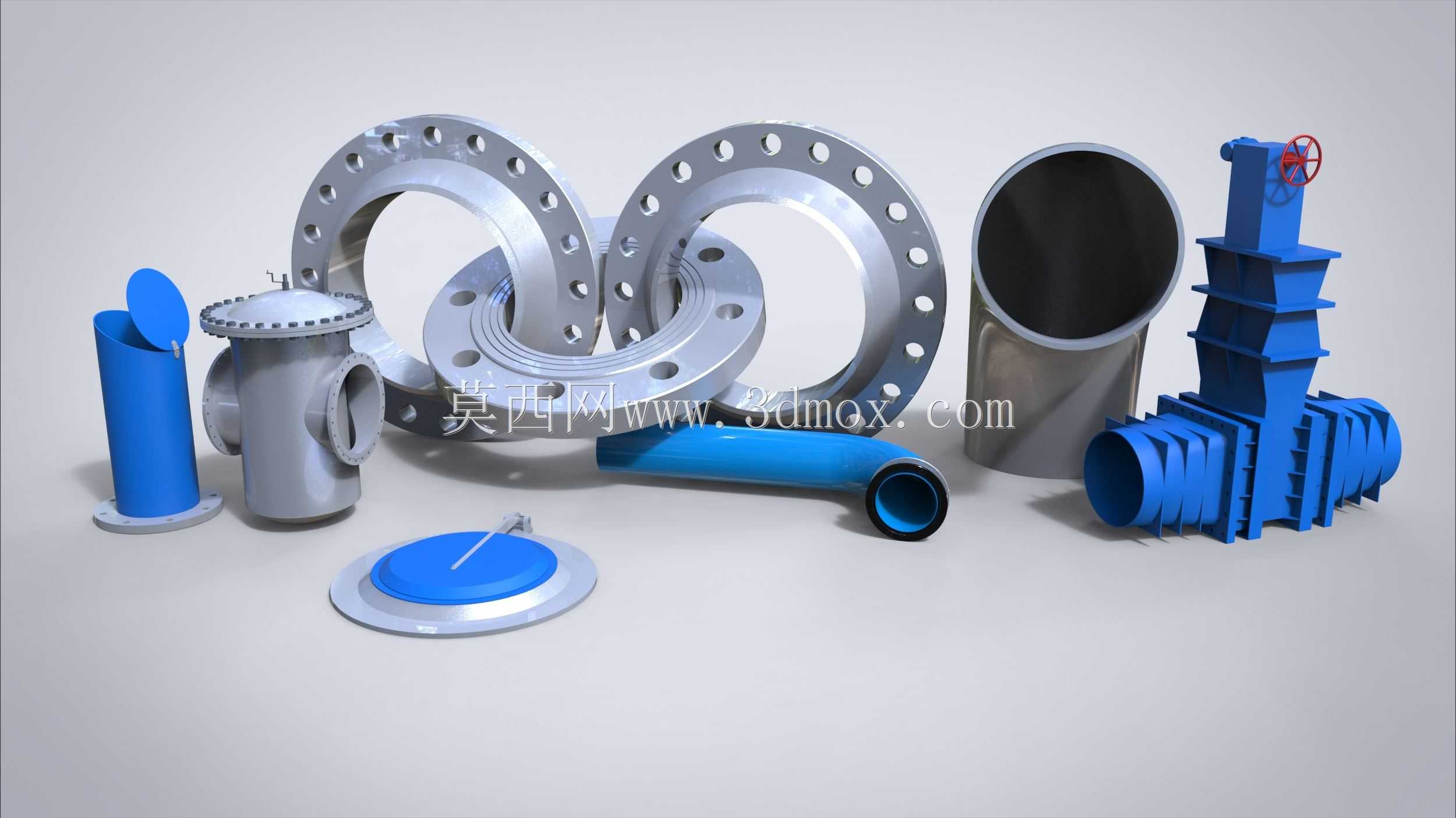

　　法兰件是整套模型中连接关系最密集的部分。不同直径的法兰盘均体现了通孔阵列、凸台密封面和接管焊接段。建模时将法兰盘厚度、孔中心圆直径、孔径数量与接管外径分开控制，可以在公称通径变化时快速派生新规格。弯头和三通则承担管路走向调整功能，弯头曲率半径影响流体阻力和安装跨度，三通支管与主管相交处需要保留圆滑过渡，避免在结构评审中只追求外观而忽略焊接、打磨和流道连续性。

　　蓝色阀件部分体现了驱动机构与流道本体的组合关系，立式执行机构高出管道中心线，顶部手轮或指示机构需要与平台、梁柱和保温层保持安全距离。若布置在狭窄机架内，阀杆提升高度、执行器外形和侧向操作空间都应纳入干涉检查。蝶阀类元件结构相对紧凑，阀板旋转轨迹与法兰密封面、管道内径之间的间隙需要在装配中确认；短管法兰则用于补偿设备接口与现场管线之间的位置偏差。

　　从安装边界看，直管段端部、法兰端面和弯管中心线构成了管路布置的主要基准。三维环境中可直接以法兰端面作为对接面，检查相邻设备管口标高、螺栓孔方位和支吊架位置。对于多规格管件组合，模型还能帮助设计人员判断弯头下方是否需要支撑、过滤器端盖是否与地面冲突、阀件操作方向是否面向通道。整体结构偏重工程装配表达，既呈现了管件外形，也保留了管口、法兰、阀杆、筒体和支脚等关键接口，为管路详细设计、设备选型校核和干涉排查提供直观依据。
