双法兰异向连接90度弯管接头

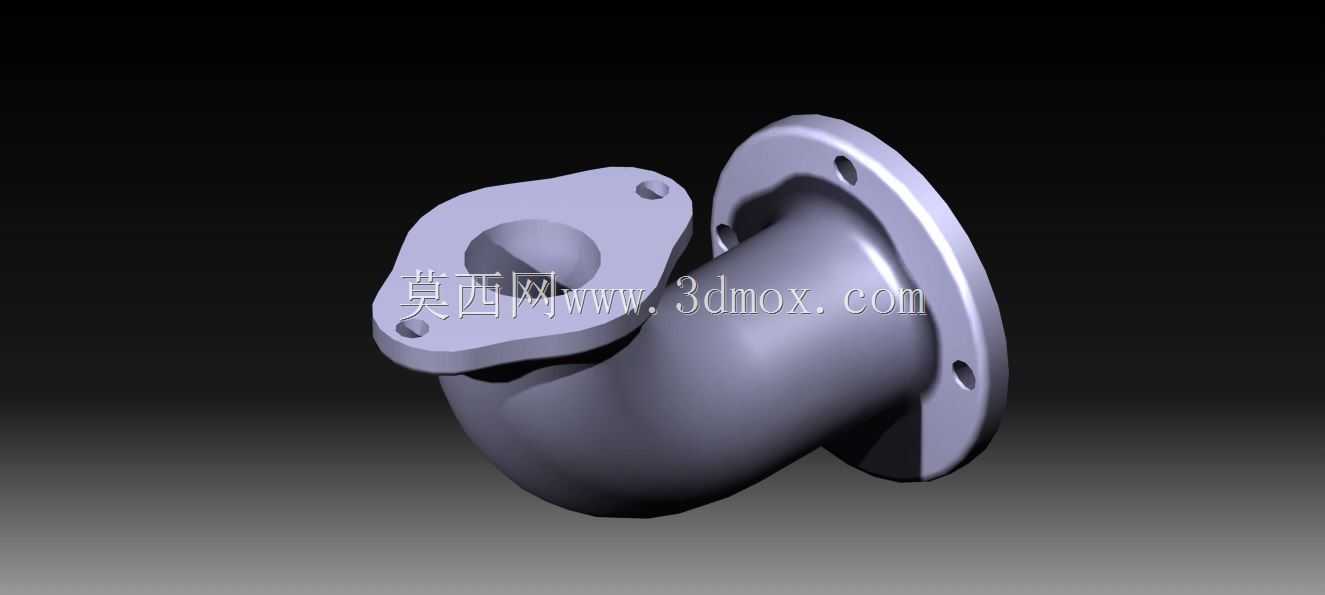

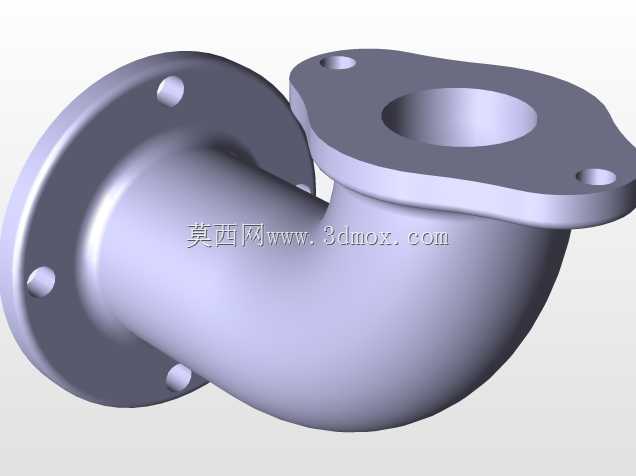

　　在流体输送管路的现场布设中，经常会遇到两段接口轴线呈垂直交错、且两端对接端面轮廓不一致的工况，这类位置如果直接采用标准等径直弯加转接法兰拼接，不仅会多出两道密封结合面，增加泄漏隐患，还会让管路整体占用空间向外凸出，挤占周边设备的检修通道。这款弯管接头正是针对这类紧凑安装场景开发的一体式管路转向构件，把90度流道转向、两端不同形式的法兰对接功能整合在单个铸件本体上，省去了中间转接段的装配累积误差。从结构细节来看，弯管的流道内壁采用平滑圆弧过渡，没有直角转折造成的流道突扩或突缩，介质在转向过程中的局部阻力损失更小，也不容易在拐角处积存固体颗粒或介质残留，对于输送含轻微杂质的流体、或者需要定期清空管路的工艺管线来说，

　　能大幅降低冲洗维护的工作量。其中一端采用标准圆形法兰盘，沿圆周均匀分布多个螺栓通孔，适配常规圆形管路的配对法兰；另一端则采用两孔安装的异形菱形法兰，安装孔位间距经过匹配对应设备接口定制，不需要额外加装转换法兰就能直接对接非圆轮廓的设备端口。设计阶段首先锁定的是两端法兰的对接面空间位置：两个端面的轴向距离、中心高偏差都严格按照配对接口的安装边界校核，确保弯管装入管路后，两端法兰的密封面可以完全贴合，不会出现强行拉拽螺栓对位的情况。弯管本体的管壁厚度按照管路额定工作压力做了等强度补强，在弯曲段的外侧承压较高区域适当加厚，内侧则控制壁厚避免流道通径收缩，两端法兰的背面和弯管衔接位置做了圆弧过渡加强筋，消除焊接或铸造过程中的应力集中风险。

　　法兰端面上的密封面预留了足够的平面宽度，既可以适配平面垫片，也能兼容O型圈密封结构，现场安装时螺栓从法兰孔穿入后对角预紧，就能保证整段转向位置的密封可靠性。这类弯管构件常见于泵组进出口转向连接、工艺设备之间的短距离管路转向、狭小舱室内的液压或气动管路布设，在空间受限无法使用长半径标准弯头的场合，一体式结构的安装效率和密封稳定性都远高于多段拼接的管路方案。建模过程中所有安装孔位坐标、法兰端面轮廓、流道通径尺寸都完整关联，后续如果需要调整两端接口的相对位置或者通径规格，只需要修改对应参数就能快速衍生出不同工况的变体型号。
