桌面耳机线缆收纳理线器结构设计

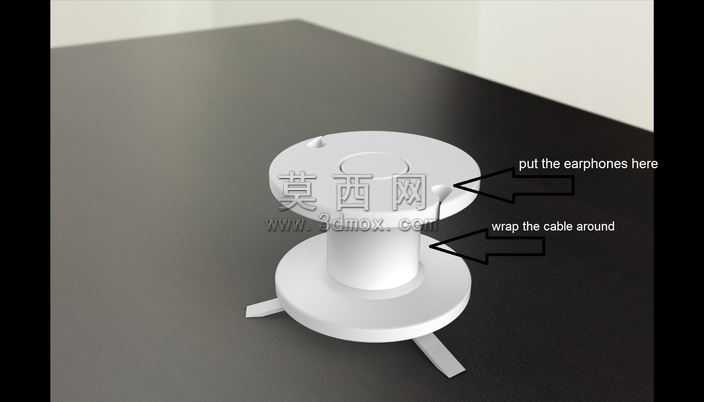

本作品为桌面耳机线缆收纳理线器的三维设计成果，建模阶段采用参数化特征建模思路，以回转体结构为核心基础，通过拉伸、旋转、切除等基础建模命令完成整体轮廓搭建，首先确定上下对称的圆形法兰盘作为绕线的限位结构，中间设置等径圆柱筒体作为线缆缠绕的核心承载区，上下法兰盘边缘对称开设窄缝式卡槽，用于卡入固定耳机线的端头，避免缠绕完成的线缆松脱散乱。底部法兰盘额外延伸出三个均匀分布的支脚结构，通过拉伸切除做了边缘倒角处理，既可以让理线器平稳放置在桌面，也能避免尖锐边角划伤桌面或剐蹭线材。材质渲染阶段选用哑光ABS工程塑料材质，调整材质的粗糙度、漫反射参数模拟日常塑料配件的细腻磨砂质感，场景搭建采用深色哑光桌面作为承载面，添加柔和的环境漫反射光与定向补光，弱化生硬阴影，突出理线器简洁圆润的轮廓特征，渲染输出时调整全局光照参数，让产品的结构细节清晰呈现，还原日常使用场景下的真实视觉效果。结构设计上充分考虑日常使用的便捷性，上下法兰盘的直径与中间筒体的高度经过比例优化，既可以容纳常规长度的耳机线、iPod延长线等细径线缆，也不会因为体积过大占用过多桌面空间，边缘的卡槽宽度适配常见耳机线的线径，卡入时不会过度挤压线材造成外皮损伤，底部支脚的分布角度经过重心验算，放置时不会出现侧翻倾倒的问题。整体设计摒弃多余装饰结构，以实用功能为核心导向，所有结构转角处都做了圆角过渡处理，避免生产脱模时出现应力集中问题，也能提升日常拿取使用的触感体验，建模过程中对所有配合尺寸做了参数化关联，后续可根据不同线径的收纳需求快速调整卡槽宽度、筒体高度等参数，适配更多类型的细径线缆收纳场景。
