横流风机套管配套发电动力结构

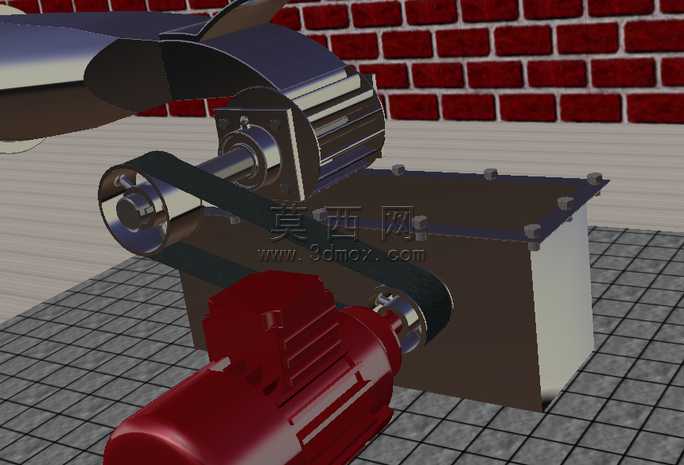

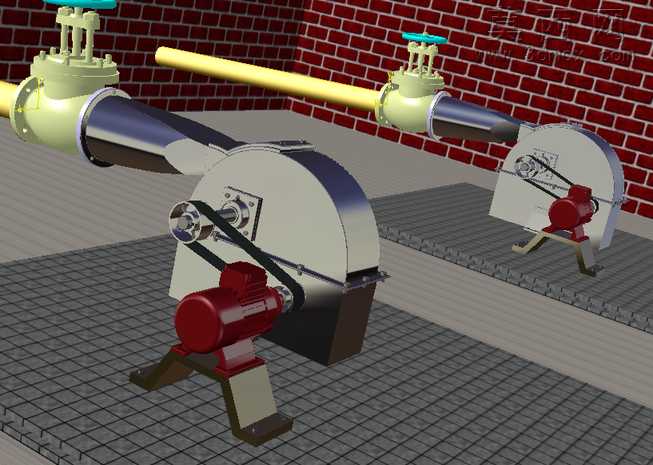

本作品为横流风机套管配套的发电动力总成三维建模成果，建模阶段优先梳理整套结构的动力传递逻辑，以动力输出端的红色驱动电机为起点，依次完成电机输出轴、带传动组件、交叉流动涡轮叶轮、配套套管腔体的参数化建模，各部件的装配约束完全参照实际机械装配规范设置，保证转动副、连接面的配合关系符合真实机械运行的公差要求。渲染阶段采用工业场景常用的布光方案，搭配红砖墙与网格地面的场景基底，还原机械结构在实际车间环境中的视觉效果，材质设置上区分不同部件的物理属性：驱动电机外壳采用哑光红漆金属材质，还原工业电机的漆面质感；传动轴、带轮等传动部件采用抛光不锈钢材质，表现金属加工面的反光特性；涡轮叶片采用哑光金属板材材质，套管腔体采用磨砂灰金属材质，不同材质的粗糙度、反光度参数经过多轮调试，既区分开各部件的视觉层次，又符合工业零部件的真实材质表现。结构设计上，交叉流动涡轮的叶片型线经过流体力学逻辑优化，保证气流横向穿过叶轮时的能量转换效率，带传动结构设置了合理的张紧余量，避免传动过程中出现打滑问题，套管腔体的密封面、连接凸台的位置完全匹配涡轮的安装尺寸，电机与腔体的连接座设置了加强筋结构，提升整套结构运行时的稳定性。建模过程中对所有标准件均采用参数化调用方式，后续可根据实际功率需求调整电机规格、涡轮直径、带轮传动比等参数，适配不同风量要求的横流风机发电场景，各部件的建模精度满足后续工程出图、运动仿真、3D打印样件验证的使用要求，整体结构紧凑，传动路径清晰，没有冗余的结构设计，兼顾了运行效率与装配便捷性。
