涡轮机壳体含螺栓螺母垫圈全套结构

　　这套涡轮机壳体结构面向中小型涡轮机械的装配验证与外壳开发场景，常见于车载增压单元、小型工业透平设备、通风涡轮机组以及实验台动力段的外壳配套环节。壳体承担着约束内部叶轮气流通道、隔绝高速旋转部件、承接安装载荷与连接外部管路的多重作用，实际运行中既要承受气流脉动带来的局部压力变化，也要维持蜗壳流道的几何连续性，避免因外壳变形导致叶轮擦碰或流道截面突变。

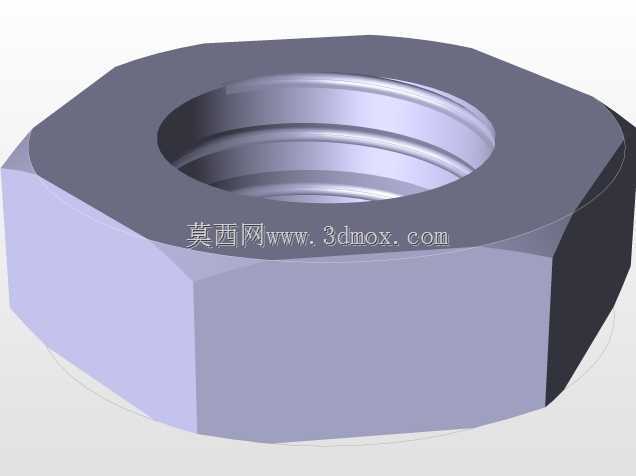

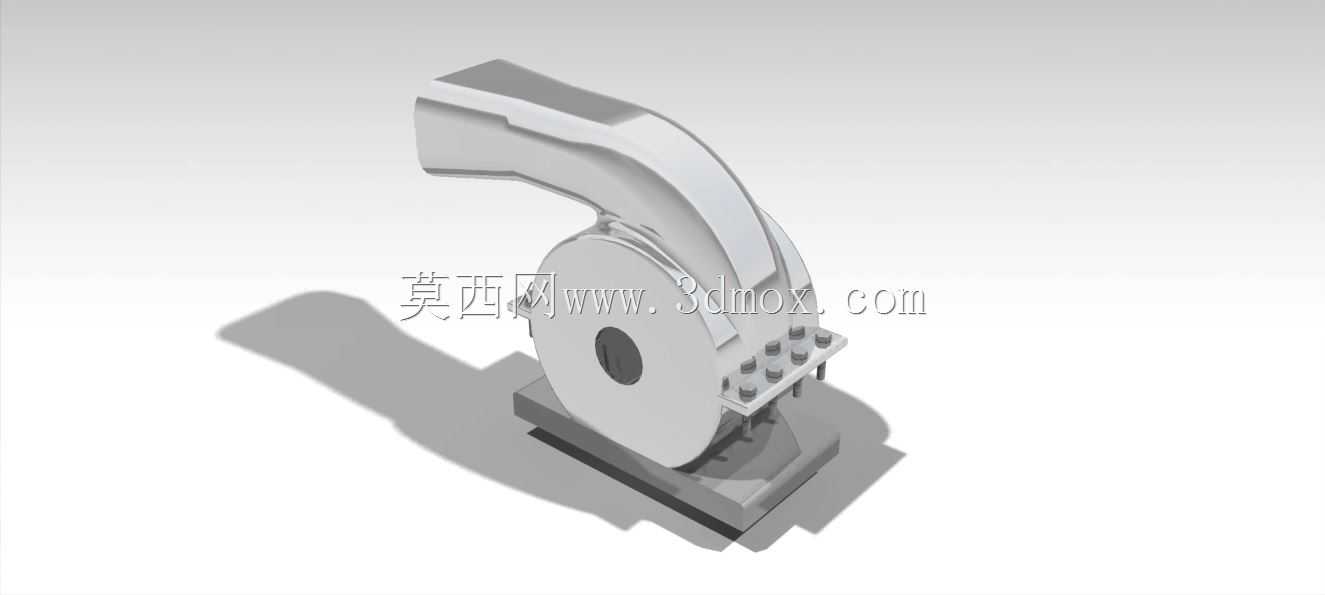

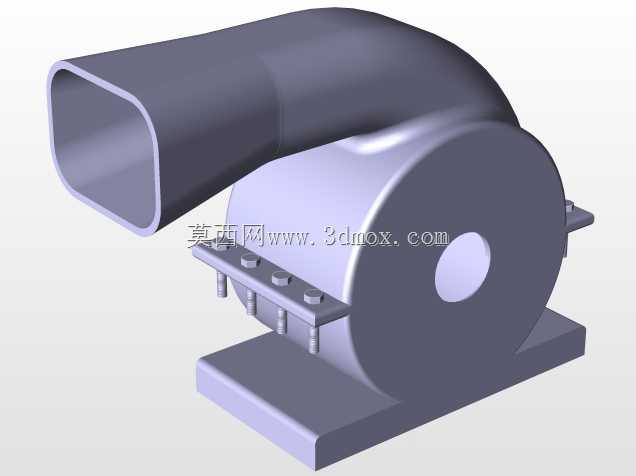

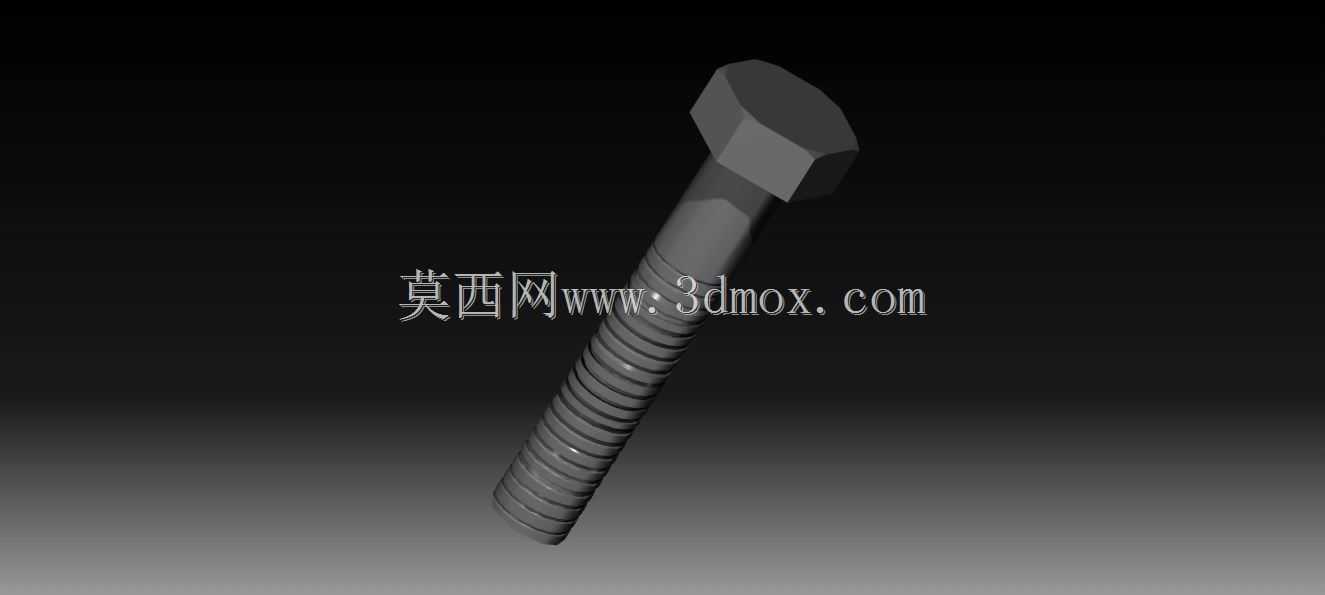

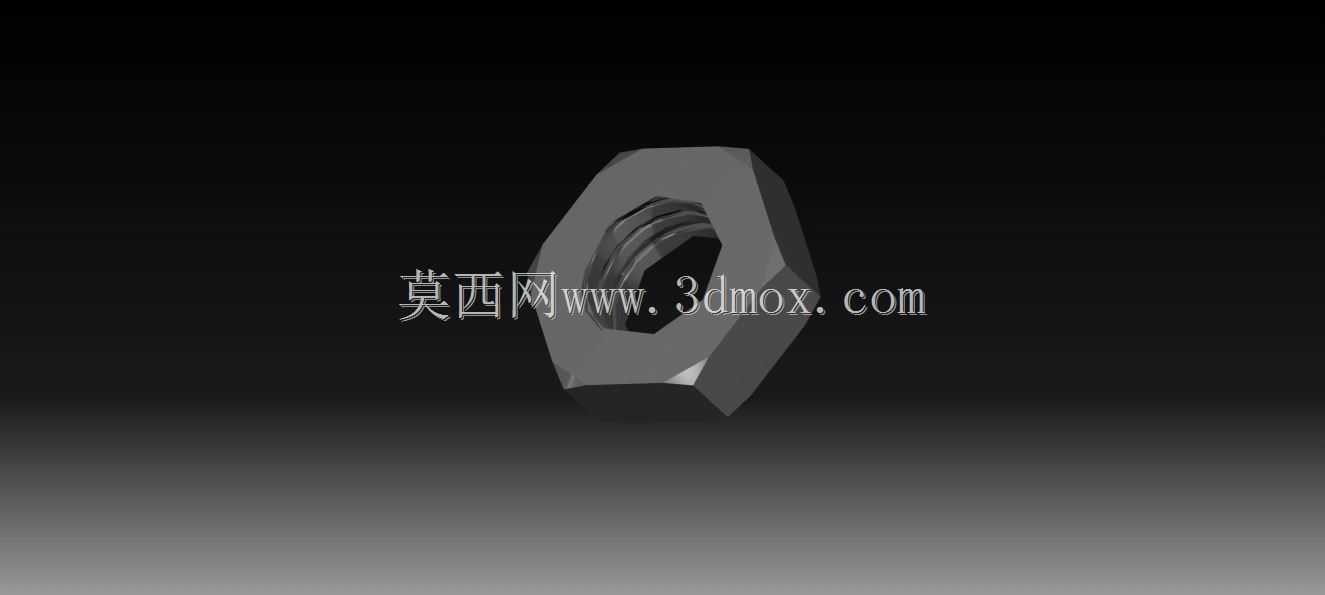

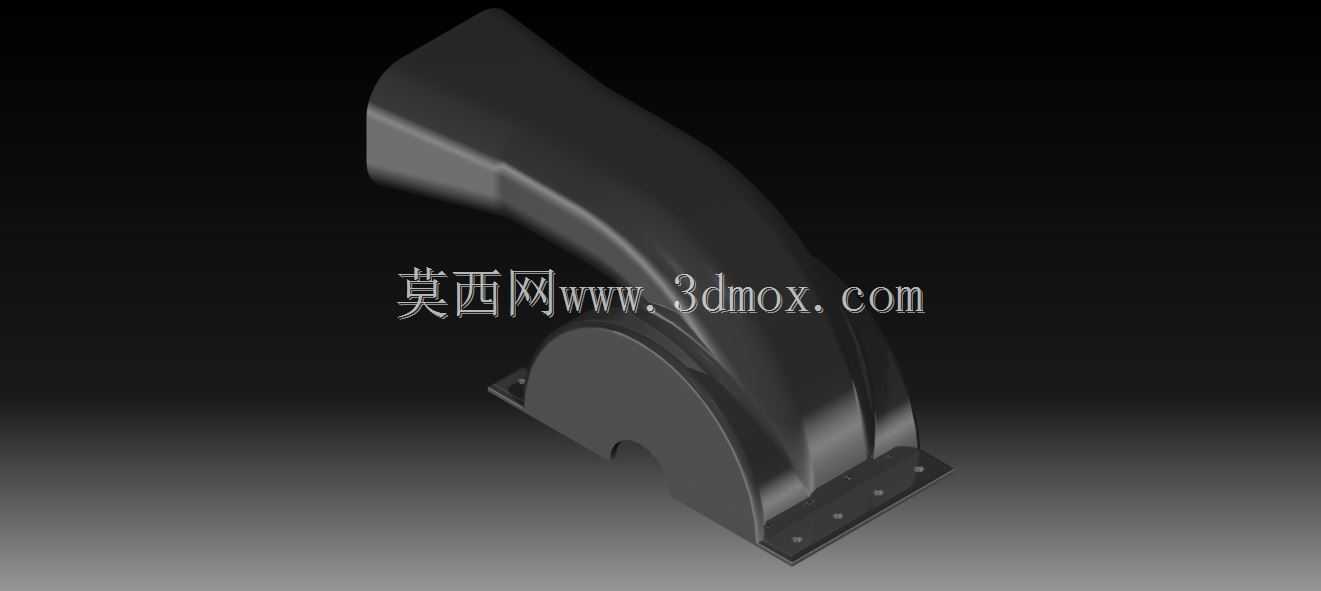

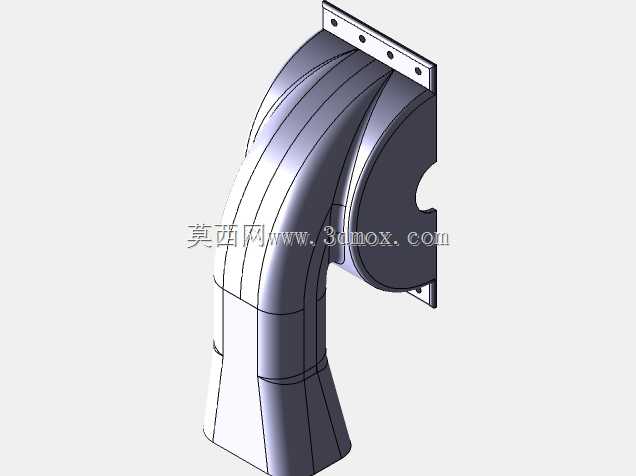

　　从结构组成看，模型并非只保留单一外壳曲面，而是把整机装配所需的紧固件一并纳入：壳体主体包含弯曲延伸的进气或排气弯管段、圆形蜗壳包容段、底部安装支座以及侧部连接法兰；配套件包含螺栓、螺母和垫圈，能够完整表达法兰贴合面、螺栓穿孔、螺母压紧面以及垫圈分布关系。这样处理的价值在于，结构评审时可以直接核对紧固件排布是否避开壁厚薄弱区，装配时是否存在工具操作空间不足，支座与外接基础之间的孔位是否能够对齐。

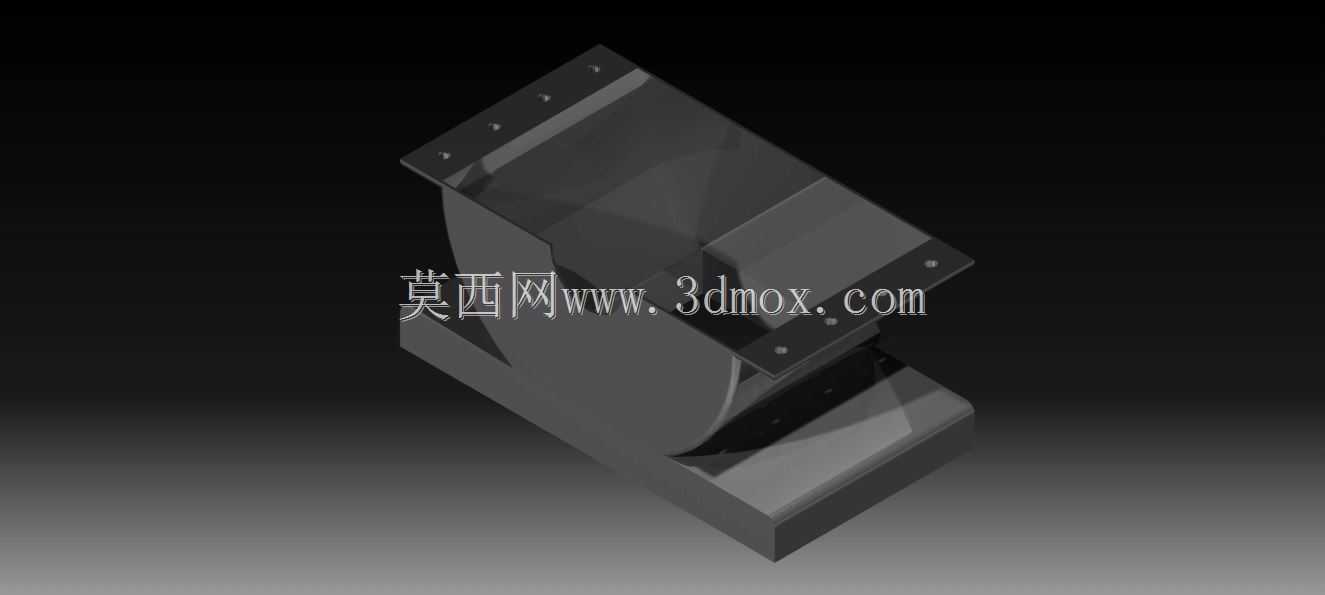

　　设计思路上，蜗壳部分采用近似渐扩的弧形通道，使气流沿叶轮切向进入或排出时减少急转折。弯管与蜗壳连接处做了平滑过渡，外形虽然呈现明显的曲面转折，但内部逻辑服务于流道封闭和刚度分布。圆形壳体外侧预留成组连接孔，用于与端盖、法兰或相邻部件固定；底部支座承担整机支撑，将涡轮工作时的振动和扭矩传递到基础平面。紧固件没有被简化成抽象点位，而是保留真实外形，便于在三维环境中检查螺栓长度、螺母厚度、垫圈外径与法兰边宽之间的匹配关系。

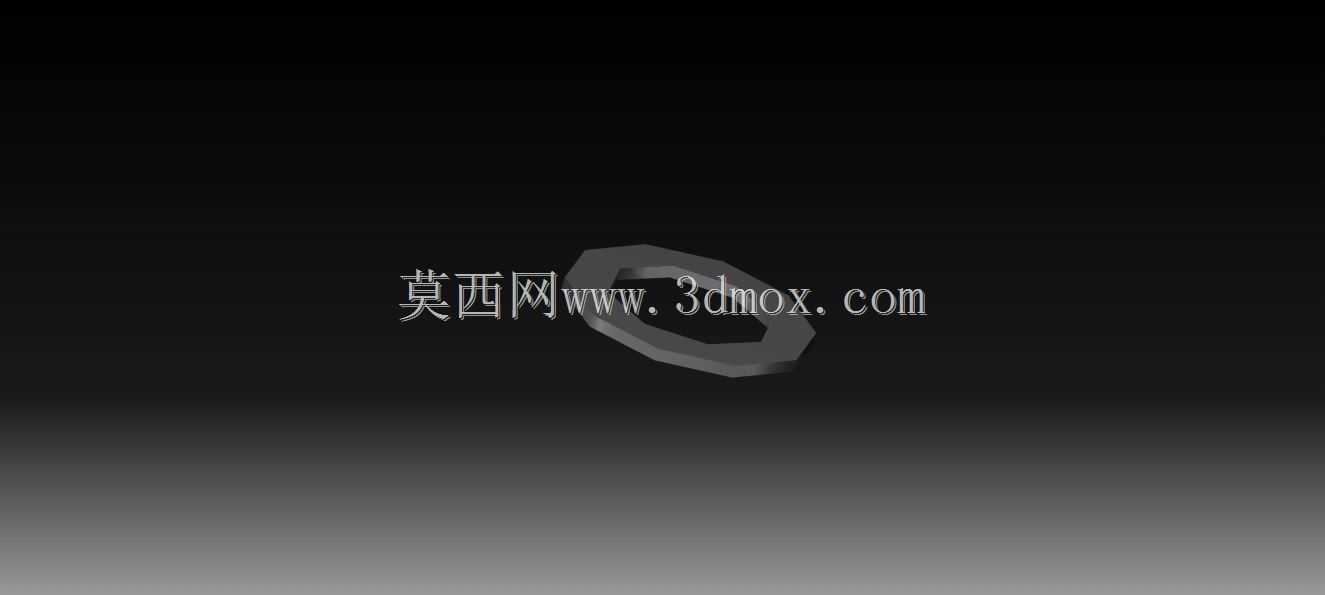

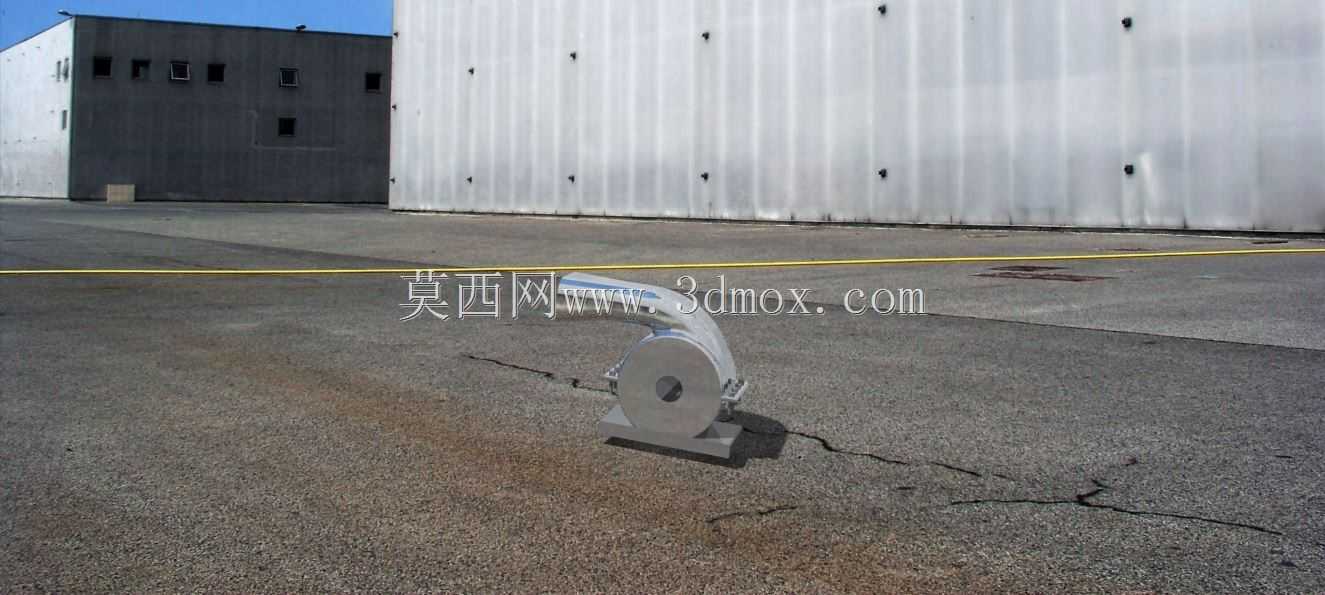

　　外形尺寸与安装边界方面，弯管向上方和侧方延伸，形成较高的轮廓包络，设备布置时不能只按圆形蜗壳直径预留空间，还需考虑弯管端部与管路、罩壳或机架的干涉。底部支座的投影范围决定了安装基面最小尺寸，法兰孔组决定了与外部构件的连接边界。侧部螺栓阵列靠近壳体外缘，维修拆装时应预留扳手回转空间；垫圈位于螺母或螺栓头与法兰面之间，可分散压紧应力，降低薄壁壳体局部压陷风险。

　　在工程应用中，该结构可用于涡轮外壳方案比对、装配干涉检查、安装支座校核、紧固件选型确认以及教学演示。对于三维建模人员，曲面弯管与蜗壳主体的衔接、法兰孔阵列、支座加厚区域和标准件配合都是需要重点控制的部位；对于设备选型人员，则可通过模型直观判断壳体走向、支撑方式和外接接口位置，从而在机组布局阶段提前规避安装冲突。
