点22口径K型挡板消音器结构模型

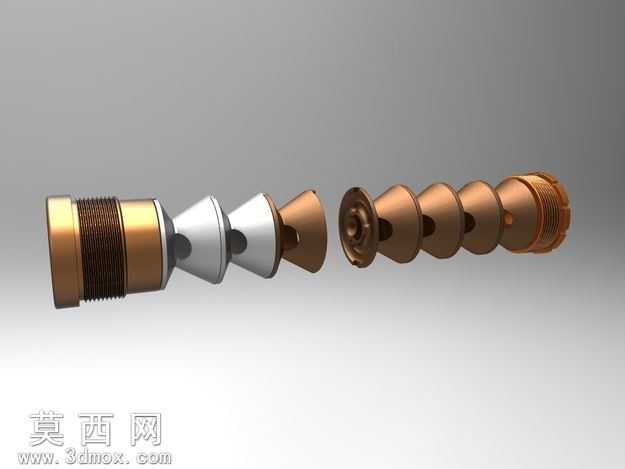

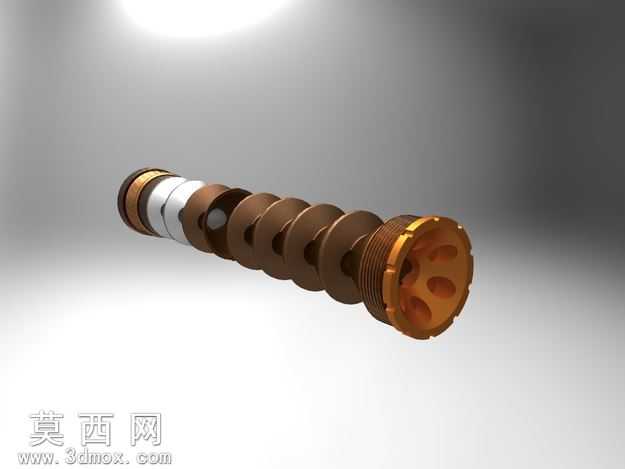

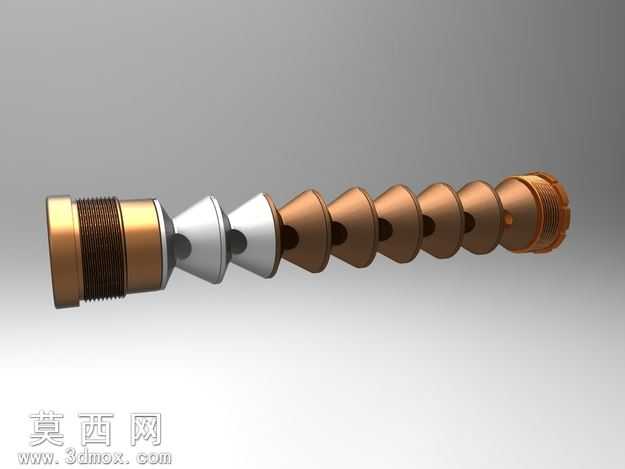

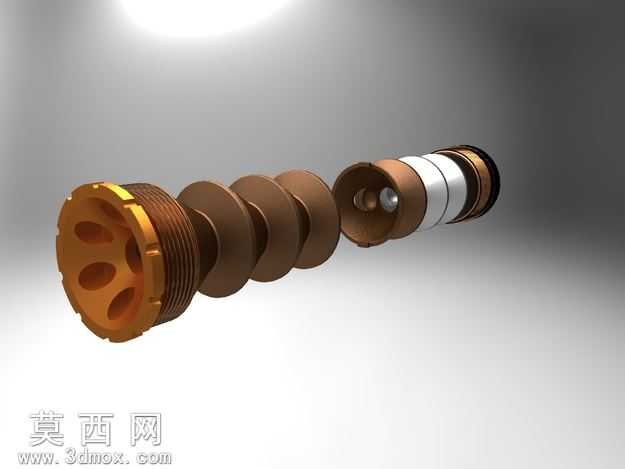

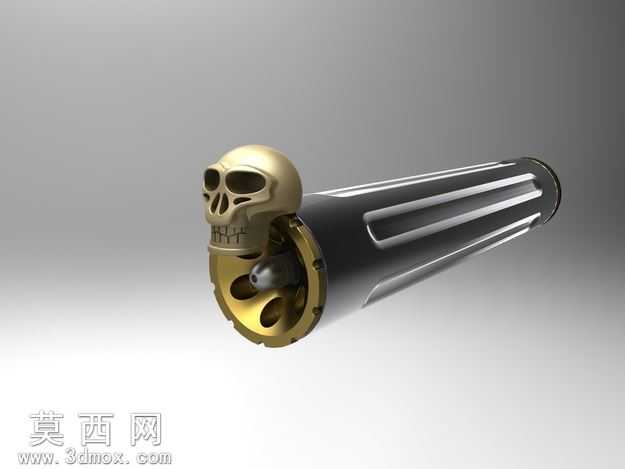

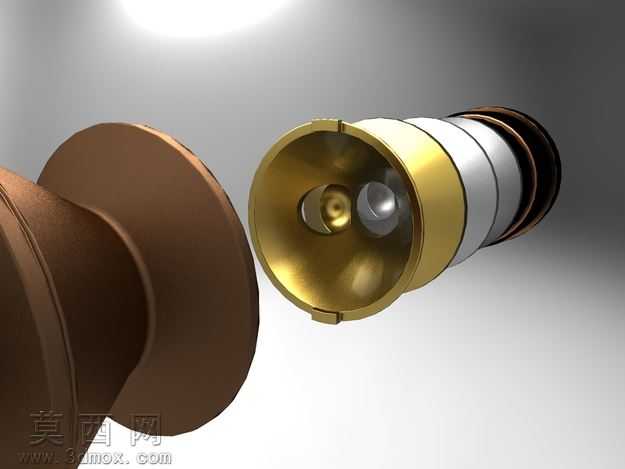

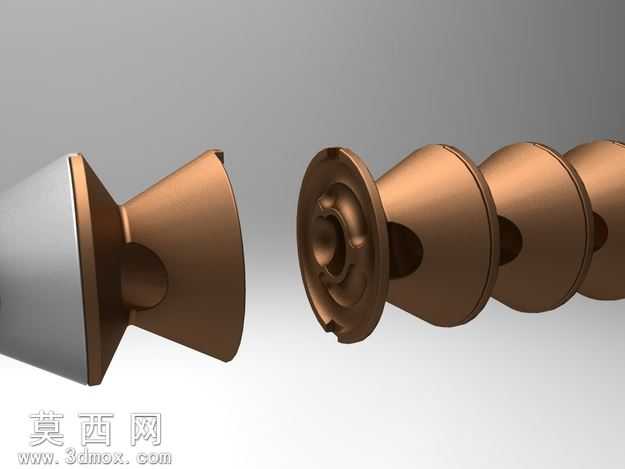

本作品为适配点22LR口径枪械的K-Baffles结构消音器三维模型，完整还原了AAC Element-2款挡板式消音器的核心结构与外观特征。建模过程中首先依据实物测绘参数搭建整体轮廓框架，严格遵循5.5英寸总长、1英寸外径的尺寸规范，采用参数化建模方式依次构建主体管身、前后端盖、内部多层K型挡板等独立零件，确保各部件装配间隙符合实际公差要求，可实现虚拟装配演示。外观建模阶段对管身表面的防滑凹槽、前后端盖的铜质包边做了精细化处理，端面上的排气孔采用圆周阵列方式排布，孔位角度与孔径大小完全匹配实物设计，还原了消音器工作时的燃气导流基础结构。材质渲染环节针对不同部件做了区分设置：主体管身采用哑光黑色硬质阳极氧化铝合金材质，调整表面粗糙度参数模拟金属磨砂质感，添加细微的使用划痕纹理提升真实感；前后端盖采用黄铜材质，调整金属反射率与高光参数，呈现铜质配件特有的暖金色金属光泽；内部K型挡板采用与管身一致的铝合金材质，对挡板的折角曲面做了平滑处理，还原其引导燃气紊流、降低膛口噪音的结构特性。结构设计上完整复刻了8组K型挡板的堆叠排布逻辑，每片挡板的导流斜面角度、燃气通过孔径都经过参数校准，准确体现挡板式消音器通过逐层改变燃气流向、耗散燃气动能来降低枪口噪音与初焰的工作原理。建模过程中对所有曲面做了连续性检查，消除破面与重叠面问题，管身的防滑槽采用切除扫描方式生成，保证槽体深度均匀、边缘过渡自然，前后端盖与管身的连接螺纹做了简化示意处理，既保留装配结构特征又避免不必要的模型冗余。渲染阶段采用工作室三点布光方案，主光从侧上方打亮管身主体轮廓，辅光补全暗部细节避免死黑，背光勾勒铜质端盖的金属高光，背景采用渐变灰色突出模型主体，最终呈现的渲染图清晰展现了消音器的外观质感与结构比例，可用于枪械配件结构展示、相关原理科普演示等场景。
