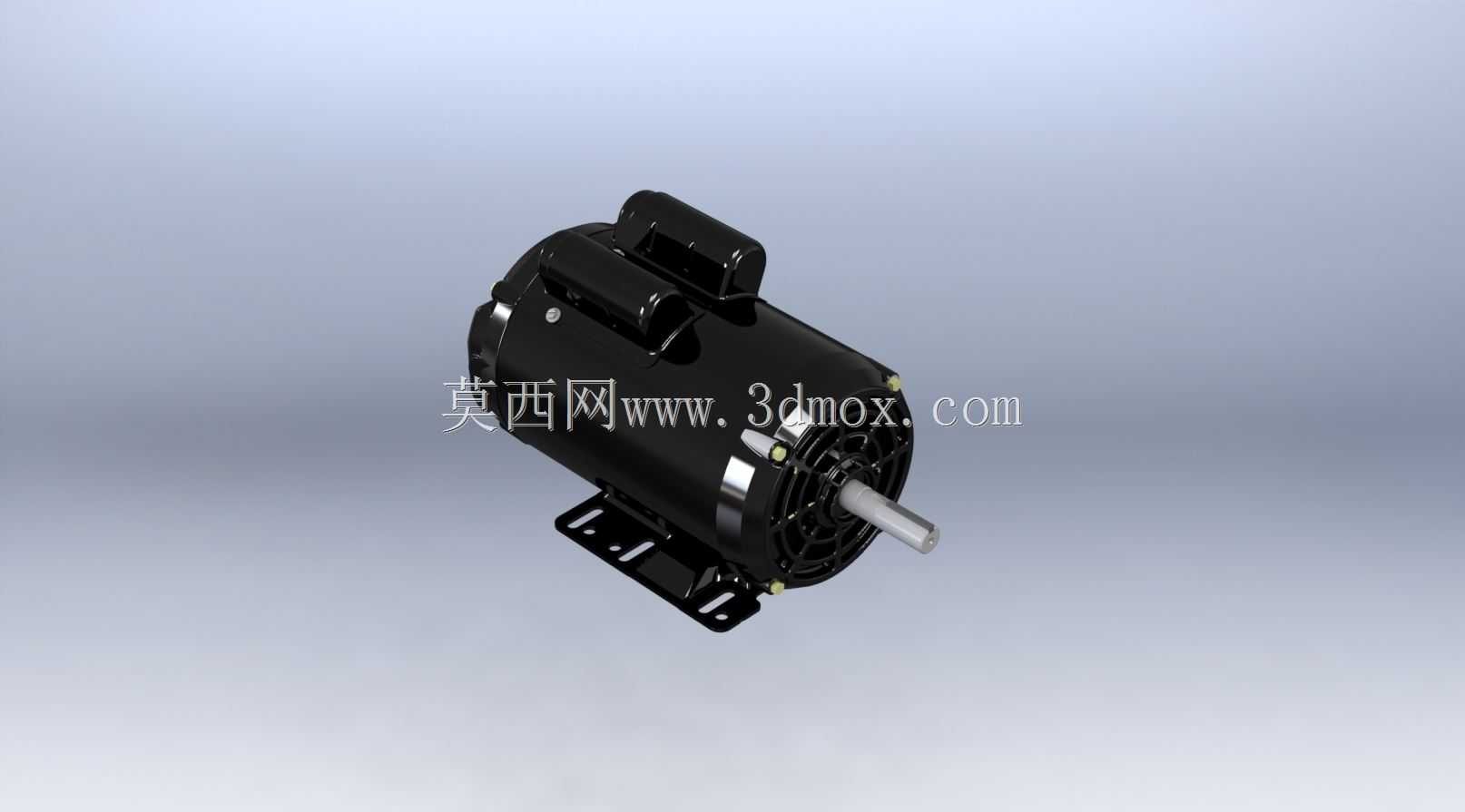

单相2马力60赫兹四极异步电机结构

　　这款单相异步动力单元，核心适配民用及小型工业场景的单相供电网络，无需三相电源接入即可稳定输出动力，在小型木工机械、家用供水增压泵组、小型食品加工设备、商用风冷机组、小型输送辊道这类场景中应用广泛，尤其适配北美、拉美等采用60赫兹单相供电制式的区域设备配套需求。从结构设计来看，整机采用卧式底脚安装形式，机壳采用封闭扇冷式结构，机身表面的散热筋沿轴向均匀排布，配合后端内置的散热风叶，能够在连续运行过程中快速带走定子绕组产生的热量，保证绕组温升控制在绝缘等级允许的范围内，避免长期高温运行导致的绝缘老化问题。输出轴采用标准圆柱轴伸设计，轴径、键槽尺寸匹配通用2马力级动力输出的配套接口要求，可直接通过联轴器、皮带轮连接负载端，

　　无需额外定制转接结构，降低设备配套的加工成本。底脚安装面经过平面度精加工处理，四个安装孔的孔位公差严格控制，安装时能够保证电机轴与负载轴的同轴度要求，减少运行过程中的径向跳动，降低轴承的额外载荷，延长轴承使用寿命。接线盒设置在机身上方的侧置位置，盒内预留足够的接线空间，内置接线端子排适配单相电源的火线、零线以及启动电容的接线需求，电容直接集成在机身顶部的电容罩内，无需额外外置安装电容组件，简化现场布线的工作量，电容罩采用卡扣加螺栓的双重固定方式，既方便日常检修时快速拆卸，也能避免设备运行过程中振动导致的罩壳松动脱落。从设计思路层面，这款电机的结构完全围绕单相供电场景的启动与运行特性展开，四极结构在60赫兹供电频率下，

　　同步转速为1800转每分钟，额定运行转速约1720转左右，输出扭矩特性平缓，能够适配多数需要中等转速、平稳扭矩输出的负载场景，启动绕组与运行绕组的排布经过优化，配合配套的启动电容，能够在启动瞬间提供足够的启动扭矩，带动负载从静止状态平稳加速至额定转速，避免启动过程中出现堵转、电流过大触发保护的问题。整机的外形尺寸充分考虑了小型设备的安装空间限制，机身外径、轴向总长度、底脚安装孔的中心距都控制在通用2马力单相电机的标准尺寸范围内，可直接替换同参数等级的老旧电机，无需对原有设备的安装基座进行改造。端盖采用铸铁材质加工而成，轴承室的加工精度满足深沟球轴承的配合公差要求，两端轴承采用双面密封结构，出厂时预注耐高温润滑脂，

　　在正常使用周期内无需额外补充润滑脂，减少日常维护的工作量。轴伸端配备油封结构，能够阻挡外界的粉尘、水汽进入轴承室，同时避免轴承内部的润滑脂渗漏污染设备或加工物料，适配多粉尘、轻度潮湿的作业环境。在安装边界层面，需要注意预留足够的散热空间，电机尾部的散热风罩进风侧不能被遮挡，保证冷却风能够顺畅进入风罩带走散热筋表面的热量；底脚安装时需要使用强度等级匹配的螺栓配合防松垫圈固定，避免长期运行振动导致螺栓松动；接线完成后需要将接线盒的密封胶条压实，拧紧盒盖固定螺栓，防止水汽、粉尘进入接线盒内部导致接线端子短路。这款电机的结构建模完整还原了实际产品的所有装配细节，从机壳的散热筋结构、底脚的安装孔倒角、电容罩的固定卡扣，到输出轴的键槽、端盖的固定螺栓位置都做了精准还原，可直接用于设备配套的选型校核、安装干涉检查，也可作为教学场景下单相电机结构讲解的三维演示素材，帮助设计人员直观了解单相四极电机的结构组成与安装尺寸要求，在设备设计阶段提前完成动力单元的布局规划，避免后期装配时出现尺寸不匹配、安装空间不足的问题。
