雪茄造型便携雾化器结构设计

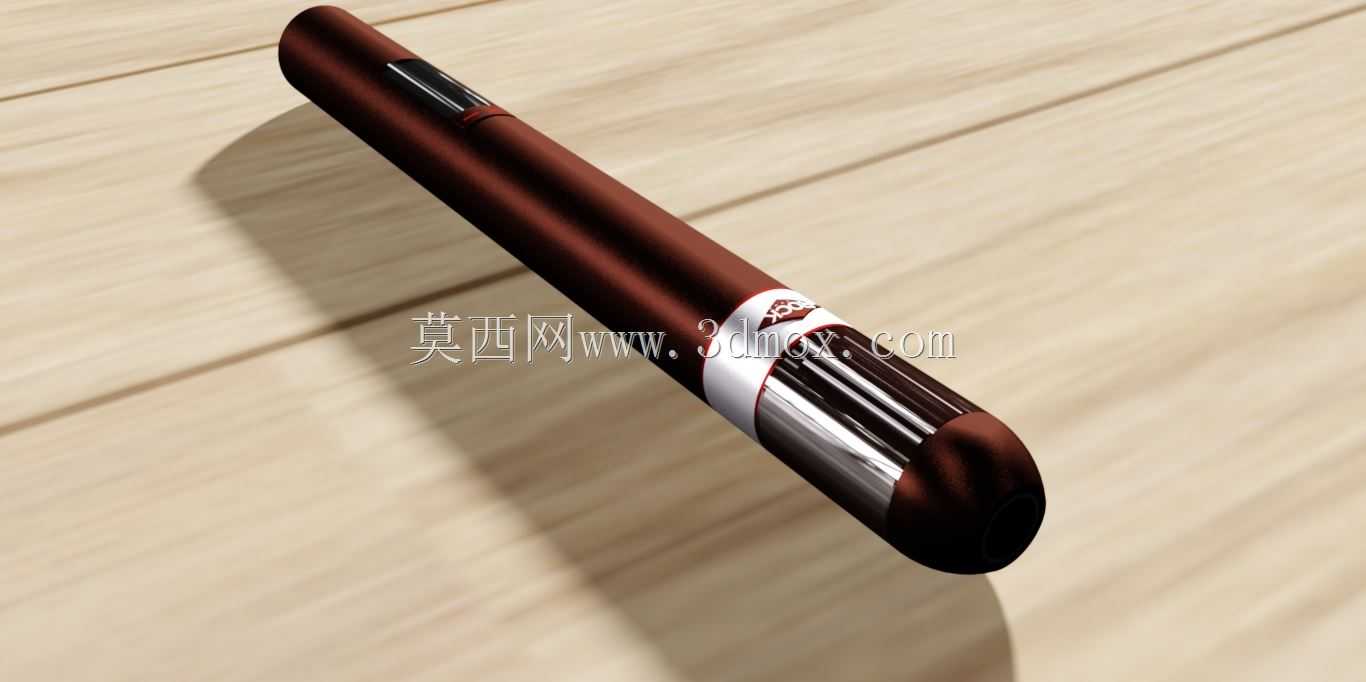

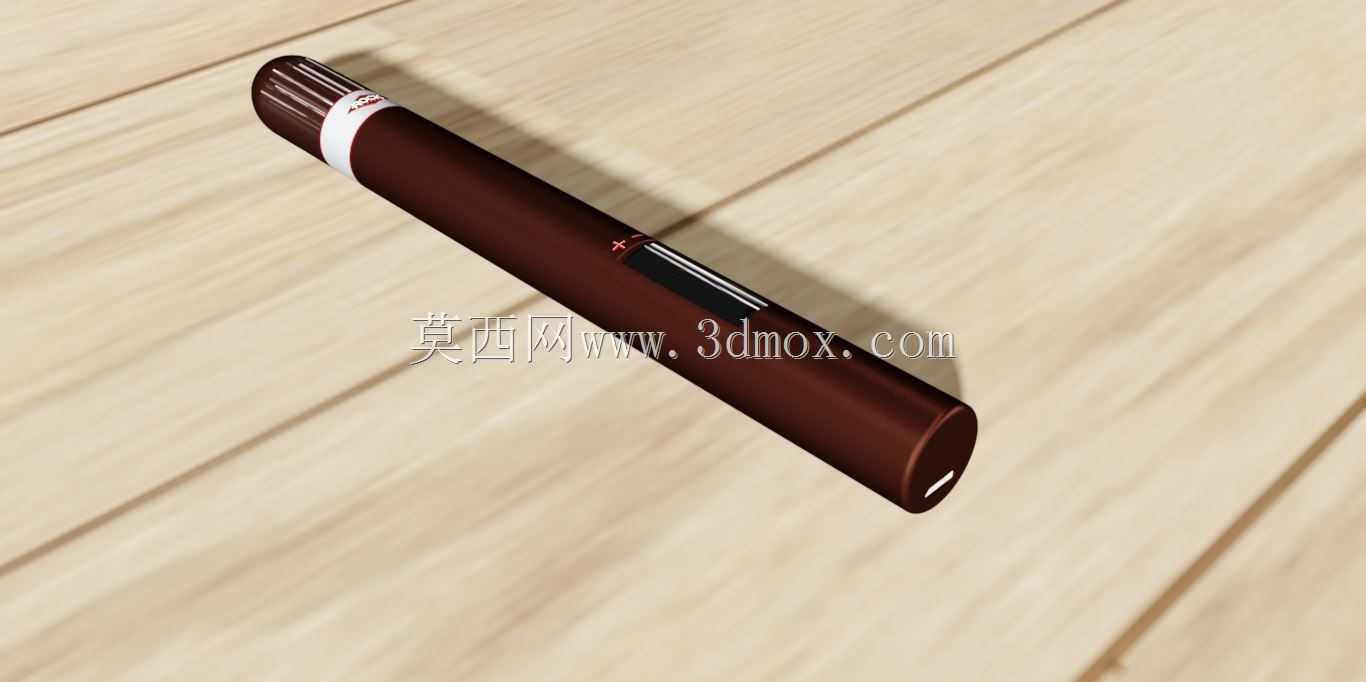

　　该手持雾化产品采用雪茄式长圆柱构型，整体沿轴向分为吸嘴端、雾化工作段、握持主体与装饰环四个功能区域，外形延续细长杆状产品的握持逻辑，同时通过深棕金属质感外壳、银色环带和端部亮面结构强化识别度。结构设计中，圆柱主体承担主要容纳空间，可布置电池、控制板、雾化芯、气道及密封件；端部收窄并形成吸嘴轮廓，便于口腔贴合，也能让气流路径沿轴线集中。中部装饰环并非单纯外观件，在实际装配中可作为上下壳体的分界位置，承担定位、止口遮挡和装配对齐作用，减少长筒件拼接后出现的错位风险。

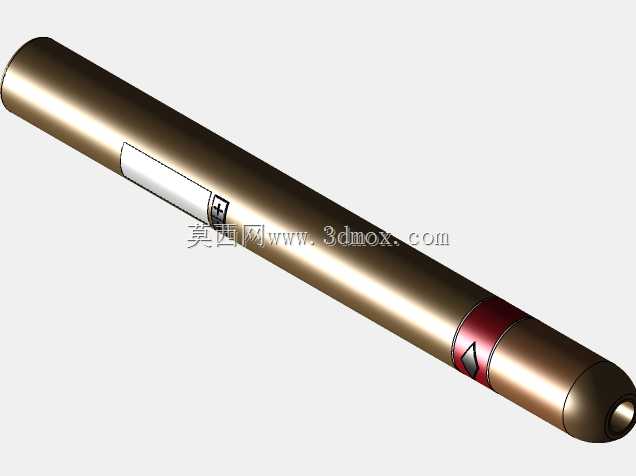

　　从使用场景看，这类产品面向随身消费电子领域，强调单手取放、口袋携带和短时操作。细长外形适合放入衬衫口袋、小包或工具袋，外轮廓没有明显突出按键，降低了携带过程中误触的概率。端部黑色亮面区域与主体形成材质对比，既可以作为吸嘴或端盖，也可在内部设置密封结构，防止雾化液沿装配缝隙渗漏。主体侧面的狭长区域可预留指示灯、按键或装饰窗口，建模时需要控制其与圆柱曲面的贴合关系，避免贴片特征在曲面上产生翘边、间隙或曲率不连续。

　　结构建模的重点在于同轴度与分段装配。长圆柱外壳若采用上下扣合或旋合方式，需在内部设置筋位、电池仓限位、电路板卡槽和端部挡圈；气道应尽量保持直线或平缓过渡，避免急转弯造成冷凝液积聚。雾化芯附近需要考虑发热区与电池区的隔离，隔热套、密封胶圈和挡液墙应在三维结构中留出明确边界。装饰环位置可设计成薄壁套环，通过过盈、卡扣或胶粘固定，其内径要与主体外径匹配，端面则需与相邻壳体保持平齐。

　　安装边界方面，整机外径受手掌握持和便携尺寸约束，内部元件却需要沿轴向串联布置，因此径向空间非常紧张。电池选型、雾化仓直径和壳体壁厚之间需要反复平衡：壁厚过薄会影响跌落强度，过厚则压缩内部容量；端部圆角不能过小，否则渲染和注塑成型时都会出现高光断裂或应力集中。吸嘴端口需做圆滑收口，内部开孔与气道中心线保持一致；底盖或端帽应预留拆装、充电或进气的可能接口。若用于后续工程深化，还需在模型基础上补充密封圈槽、卡扣拔模斜度、螺牙旋向、按键行程和充电口避让位，使外观造型能够顺利转化为可装配、可检修的手持产品结构。
