轻量化铰接承重支架结构设计

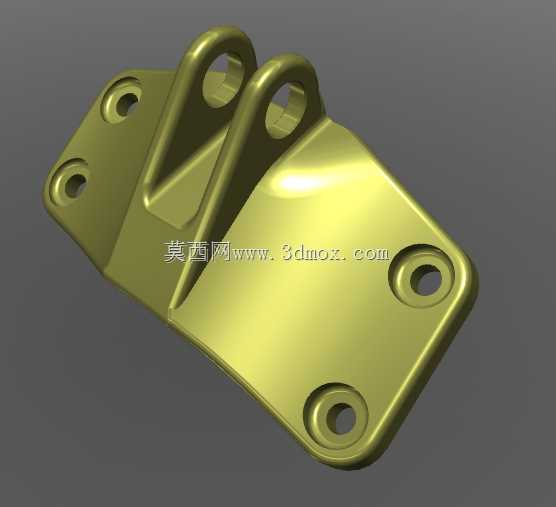

　　该构件属于多工位铰接承重支架，常见于重载设备的连杆传动末端、舱门开合机构以及工业工装的可调支撑点位，核心作用是在两个存在相对摆角的装配单元之间传递载荷，同时约束非工作方向的自由度。从实际装配边界来看，支架一端设置两组同轴通孔，用于穿入铰接销轴，对接固定侧的双耳支座，销轴配合段预留了足够的轴向长度，可搭配轴用挡圈或者开口销完成轴向限位，避免运行过程中销轴窜动脱出；另一端延伸出带单孔的摆臂连接端，孔位轴线与铰接端孔轴线保持平行，用于对接活动侧的连杆或者执行件，底部的平整安装面带有两个沉头安装孔，既可以通过螺栓将支架整体锁附在基体机架上，也可作为辅助支撑面贴合安装基准，抵消铰接位置受到的倾覆力矩。

　　结构设计阶段围绕减重目标做了多轮拓扑优化，在保证整体刚性的前提下将构件总重量削减至原实心方案的50%：主体承力路径沿着两端孔位的连线布置，材料集中分布在载荷传递的主应力轨迹上，非承力区域的多余材料全部去除，支架中部的过渡段采用变截面弧形造型，既避免了直角转折带来的应力集中问题，也让摆臂在摆动过程中不会和周边相邻构件发生运动干涉。两端的孔位周边都做了局部加厚凸台处理，提升孔壁的挤压强度，承受销轴反复转动带来的接触磨损，支架边缘全部做了圆角过渡，没有尖锐的应力集中棱角。

　　建模过程中优先完成各孔位的中心距、铰接轴线的平行度基准搭建，先勾勒出整体承力梁的走向轮廓，再通过拉伸、拔模做出基础实体，随后切除非承力区域的冗余料厚，对所有转折位置添加圆角特征，最后校核沉头孔、铰接孔的装配间隙，预留出衬套压装的公差余量。这类支架在实际工况下会持续承受交变拉压载荷，优化后的结构在降低自身惯量的同时，不会出现刚性不足导致的铰接孔位偏移，适配需要频繁开合摆动的机械支撑场景。
