半空心电吉他琴身改型结构设计

　　这套改型结构围绕半空心电吉他的琴体与琴颈装配边界展开，原始有效弦长基准为25.5英寸，相较常规24.75英寸规格做了弦长拉长调整，建模时首先要把有效弦长作为核心约束，从琴枕到琴桥的水平投影距离必须严格锁定，指板品丝位置按十二平均律逐格排布，品距误差在实体加工阶段需要控制在0.1mm以内，避免音准出现系统性偏移。琴颈连接方式放弃了传统半空心琴常用的固定式琴颈结构，改用贯穿式琴颈设计，桃花心木材质的琴颈长料从琴头端一直延伸到琴尾拾音器下方区域，和两侧云杉材质的侧背板、顶部乌木指板形成分层嵌合结构，这种布局的优势在于琴弦振动可以沿着琴颈芯材直接传递到琴体尾部，减少拼接面的振动损耗，同时贯穿结构的抗弯刚度远高于插接式琴颈，

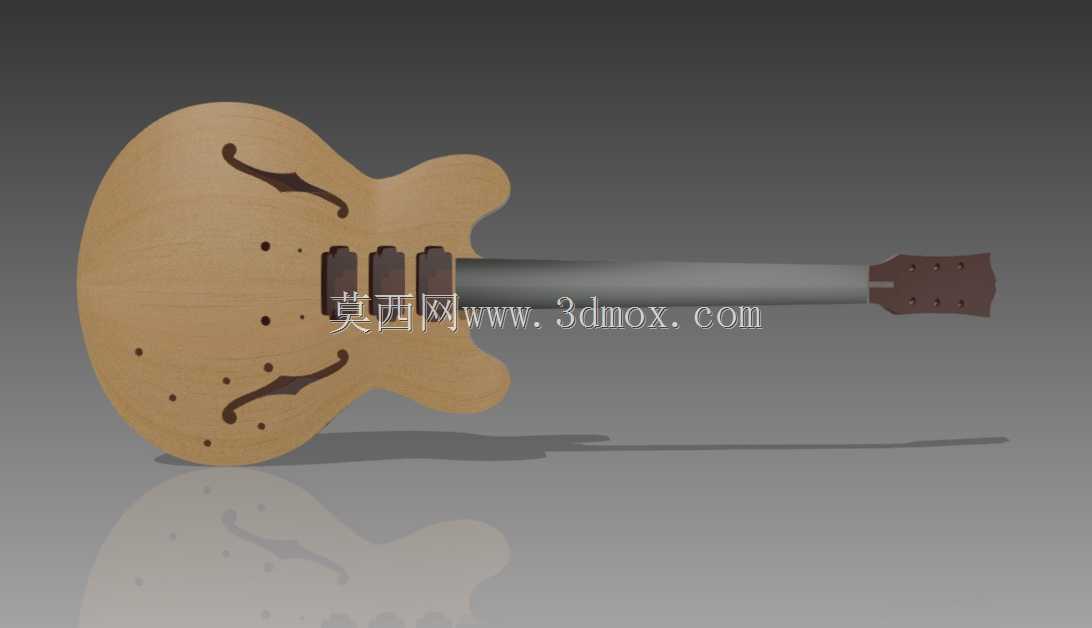

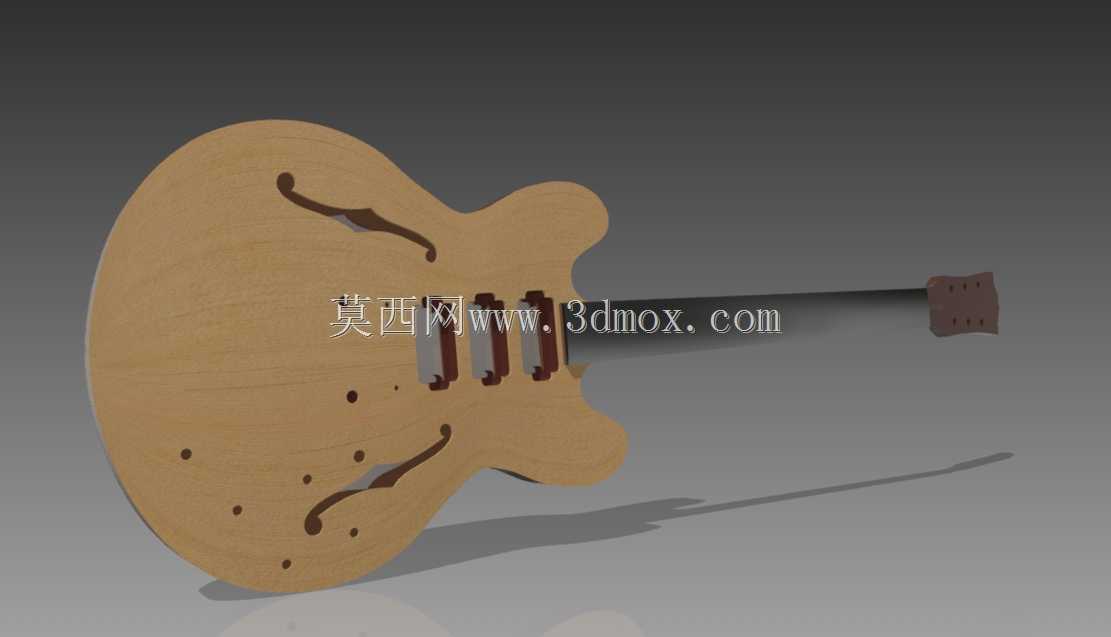

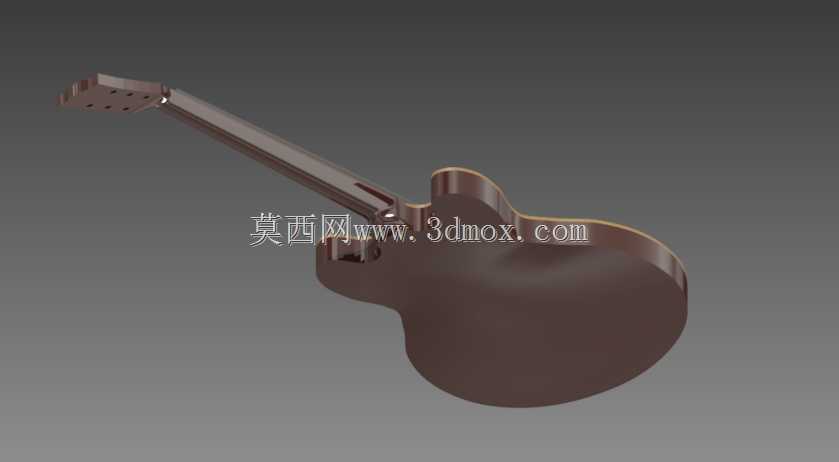

　　在长期琴弦拉力下琴颈后仰变形量更小，建模时需要在琴颈和琴体的配合面预留0.2mm的胶缝余量，两侧云杉侧板的内腔要开出和琴颈轮廓完全匹配的通槽，装配时从琴尾方向推入即可完成定位。琴体正面的f型音孔保留了半空心爵士吉他的经典轮廓，但内腔支撑结构做了加强，中心实木块从琴颈位置一直延伸到琴桥安装座下方，既避免大音量下琴体产生回授啸叫，又能保留空心腔体带来的温润共鸣特性。拾音器配置从常规双拾音器布局升级为三拾音器排列，琴颈、中间、琴桥位置分别布置一个双线圈拾音器，三个拾音器的安装槽深度统一按12mm设置，安装孔位的横向间距要匹配标准拾音器边框尺寸，电路仓在琴体背面开出独立凹槽，电位器、档位开关的走线槽沿着内腔加强筋侧面布置，

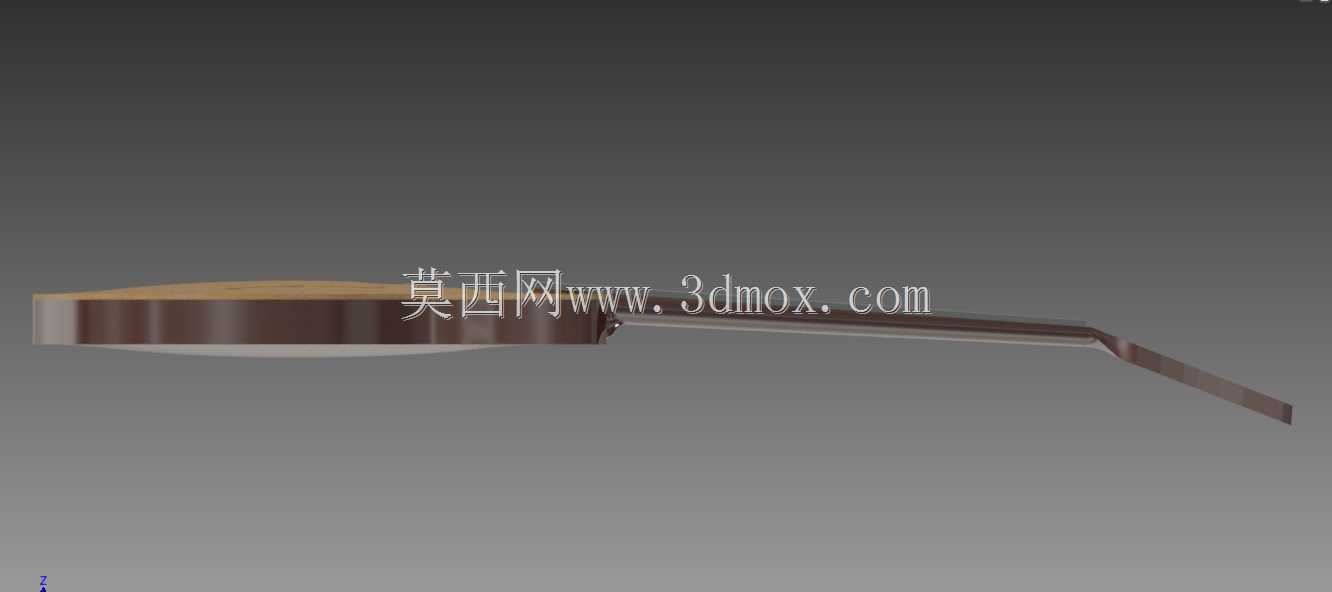

　　避免和琴颈贯穿件发生干涉。琴身整体轮廓沿用ES系列经典的双缺角造型，上下缺角的弧度要保证高把位演奏时手部不会被琴体边缘磕碰，琴身厚度控制在45mm左右，边缘做45度倒角打磨，背带钉分别布置在琴体上端尖角和尾端中线位置，受力方向和琴体重心重合，站立演奏时不会出现琴头下坠的问题。琴头部分的弦钮开孔按3+3排布，仰角控制在13度，保证琴弦从琴枕到弦钮的压弦角度足够，不会出现空弦打品的情况。整个建模过程中所有装配面都优先采用基准面约束，琴体对称面、琴颈中心线、指板平面三个核心基准互相垂直，后续出工程图时可以直接把这些基准作为形位公差的标注基准，加工时无论是采用CNC铣削实木还是3D打印原型验证，都能直接读取模型尺寸，不需要二次反推坐标。
