手动滚轮式板材卷弯工装夹具结构

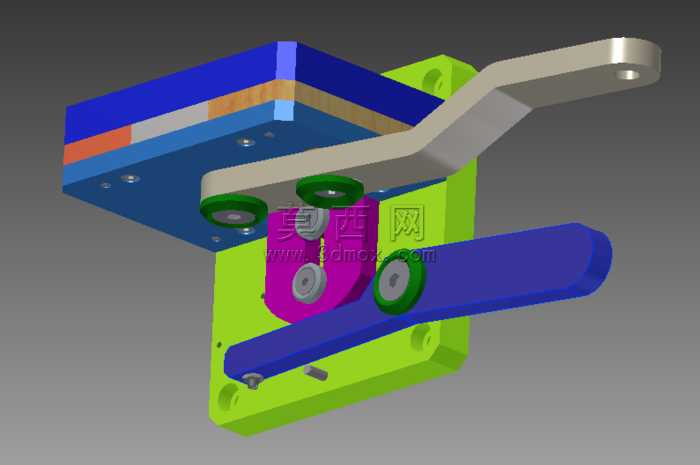

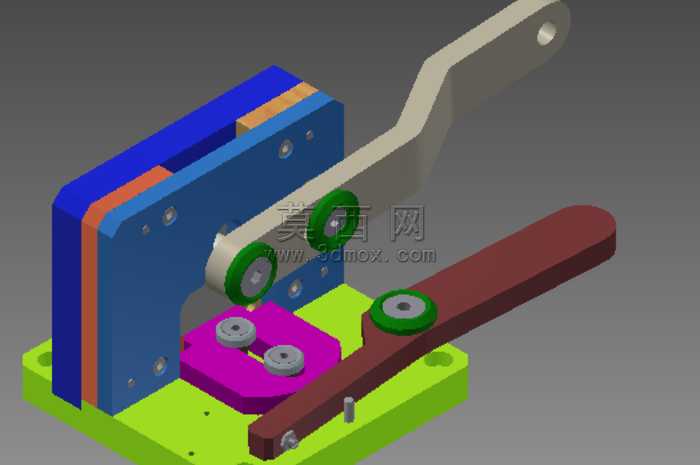

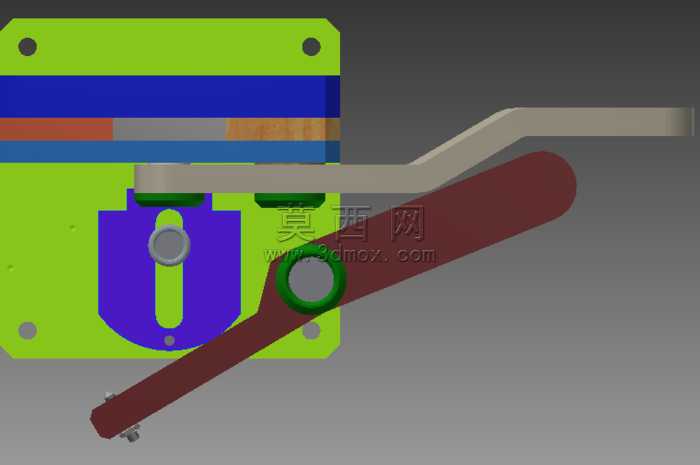

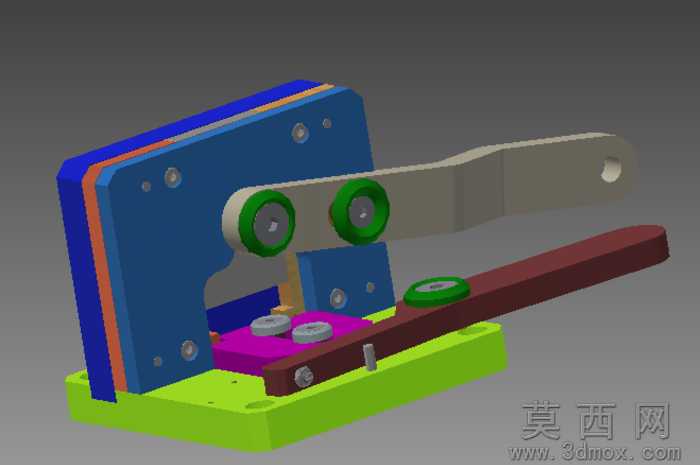

该三维模型为手动驱动的滚轮式卷弯成型工装，整体采用模块化分层设计思路完成建模，在三维建模过程中严格遵循机械装配的约束逻辑，对每一个零部件的配合公差、安装位置都做了精准的参数化设定，确保各活动部件的运动路径符合实际机械传动的物理规律。模型的底座采用亮绿色工程塑料质感的材质渲染，模拟实际工装采用的高强度玻纤增强尼龙基座材质，具备足够的结构刚性同时降低整体工装重量；立式支撑板采用深蓝色金属烤漆材质，还原实际加工中45号钢板经表面喷塑处理后的视觉效果，层叠的垫板分别采用橙色电木、蓝色钢板材质区分，清晰展现工装的叠层装配结构。模型中的两个操作手柄分别采用浅灰色金属锻件、深棕色胶木握把的材质设定，手柄与转轴的连接位置做了轴肩、卡簧槽的细节建模，还原真实零件的装配固定方式；工作端的三个滚轮分别做了包胶层与金属轮芯的分层结构建模，绿色包胶层模拟聚氨酯耐磨材质，金属轮芯采用亮面金属材质，滚轮与转轴之间预留了轴承安装位的结构细节，确保滚轮转动顺畅无卡滞。中部的紫色成型定位模块采用高耐磨模具钢材质渲染，模块上设置了两个定位销柱，用于固定待加工的工件毛坯，定位销与模块的安装孔采用H7/g6的间隙配合参数设定，保证定位精度同时便于拆装更换。整体结构设计围绕手动操作的便捷性展开，两个手柄分别对应不同的滚轮进给动作，长手柄用于提供较大的卷弯力矩，短手柄用于精准控制成型滚轮的下压量，无需额外动力源即可完成薄型金属板材、条状型材的小半径卷弯作业。建模过程中对所有活动部件都添加了运动约束，可在三维软件中直接模拟整个卷弯操作的动作流程，验证各部件之间不存在运动干涉，各连接紧固件的位置、规格都做了标准化设定，可直接导出工程图用于实际工装的加工生产，材质渲染阶段针对不同零部件的表面粗糙度做了差异化调整，金属加工面、喷塑面、包胶面、胶木面的反光特性都贴合真实材质的物理属性，让整体模型的渲染效果具备极强的真实感，清晰展现工装的结构组成与工作原理。
