双缸往复式3D打印发动机结构

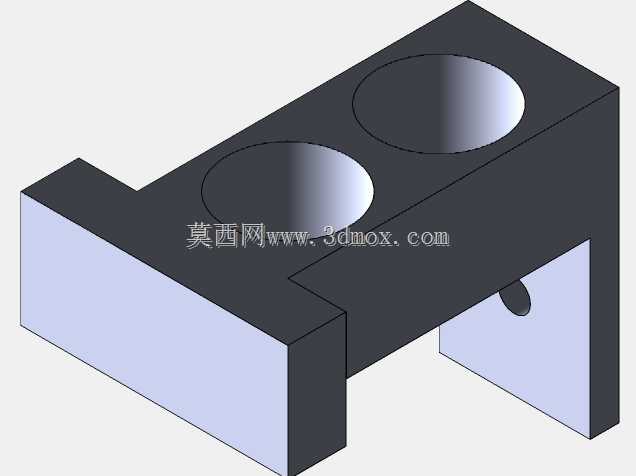

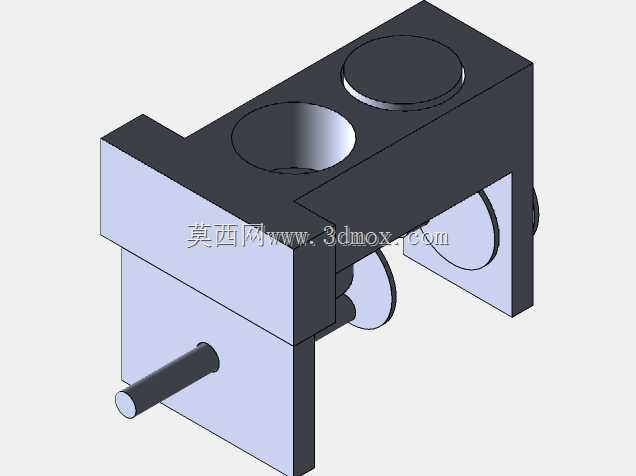

　　这套双缸往复式动力结构面向桌面演示、机械原理教学和小型3D打印试制场景，核心用途是把活塞的直线往复运动通过曲柄连杆机构转换为曲轴旋转输出。整机采用并列双缸布局，缸体上方保留两个圆形缸孔及活塞运动通道，下部为敞开式曲轴箱空间，侧向伸出曲轴输出轴，便于直接观察活塞、连杆与曲轴之间的运动关系，也方便在教学台架上连接飞轮、负载轮或小型发电组件。

　　结构设计上，曲轴被拆分为多段可打印单元，通过热粘合或装配定位组合成完整曲轴，降低了FDM打印时悬垂结构对支撑的依赖。缸体与机架采用块状一体化外形，侧壁承担曲轴支承、缸孔定位和外部安装基准三重作用；活塞在缸孔内做往复运动，初期运行需在缸壁与活塞接触面施加少量润滑，以减小塑料件摩擦阻力并避免卡滞。连杆两端分别连接活塞销和曲柄销，双缸相位布置可使动力输出更连续，减少单缸机构死点附近的停顿感。

　　从安装边界看，模型整体为紧凑长方体动力单元，顶部两缸孔区域构成主要高度轮廓，下部曲轴腔需要预留连杆摆动和曲轴回转空间，侧向输出轴应留出联轴器、手轮或小带轮的装配位置。底部平面可作为静置和固定基准，机架两侧的支承壁在建模时需保证同轴度，否则曲轴转动会出现偏磨或干涉。外形虽简化了真实内燃机的配气、点火和供油系统，但保留了往复式动力机械最关键的运动链：活塞受推、连杆传力、曲柄换向、轴端输出。

　　在实际应用中，该结构并不追求高功率，而是强调可制造性和运动可视性，适合机械课程演示、创客项目验证、3D打印装配练习以及小型玩具动力平台开发。后续若继续完善，可在顶部增加独立气缸盖、密封件和配气模块，在输出端增加飞轮储能结构，使运转平顺性和机构完整度进一步提升。建模时应重点检查缸孔与活塞间隙、曲柄销回转半径、连杆极限摆角以及曲轴箱内壁避让范围，确保打印件在不依赖复杂金属加工的条件下能够顺利装配并连续运转。
