单缸往复活塞动力机构带运动演示

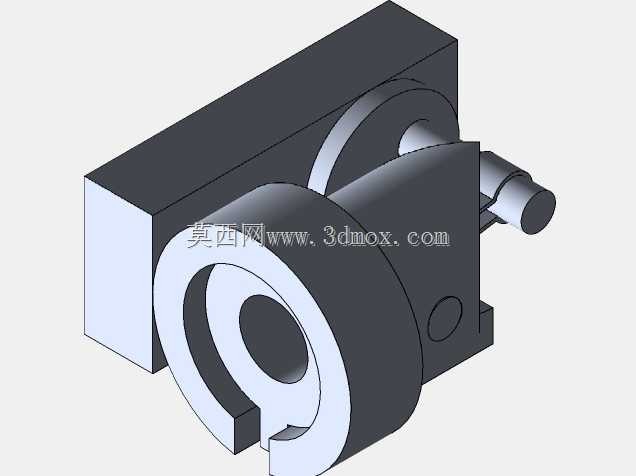

　　这套往复活塞动力机构面向教学演示、小型动力原理验证和机械结构方案评审场景，核心用途是把旋转输入与活塞直线往复运动之间的转换关系完整呈现出来。整体结构采用紧凑的箱体支承形式，一侧布置带轮式回转构件，中部容纳曲柄连杆与活塞导向区域，外侧伸出轴段用于连接驱动源或手动旋转输入。实际装配时，箱体背面的平直安装面可贴合实验台架、教学展板或小型设备基座，侧向轴端需要预留联轴器、手轮或微型电机连接空间；前端圆形轮廓与上部矩形壳体形成明确的运动包络，布置时应避免周边零件进入曲柄旋转半径，也要给活塞滑动方向保留检修和观察间隙。

　　从功能特性看，模型重点表达了单缸往复机构的运动闭环：回转件带动偏心曲柄，曲柄通过连杆推动活塞在导向腔内做周期性直线运动，壳体上的支承孔、轴肩和定位面共同约束径向跳动。该结构虽然体量不大，但包含了动力机械中常见的轴系支承、连杆铰接、活塞导向和机体封装关系，适合用于讲解内燃机基础原理、曲柄滑块机构、运动干涉检查以及装配顺序规划。模型中保留的动画逻辑能够直观展示死点位置、行程变化和连杆摆角，便于在方案沟通时快速说明动力传递路径。

　　设计思路上，机体没有采用复杂曲面外壳，而是以规则块体和圆柱支承组合成型，这种处理有利于初学者识别固定件、运动件和铰接点。箱体一侧的厚壁结构承担主轴支承，前端大开孔对应飞轮或带轮安装区域，下部缺口则服务于活塞、连杆组件的装配与运动观察。圆形侧盖上的小孔可作为定位销、油孔或紧固螺钉位置的示意；伸出轴端部采用阶梯轴形态，能够表达轴向定位和扭矩传递边界。进行三维建模时，应先确定主轴中心线、气缸中心线和曲柄偏心距，再围绕这些基准建立连杆长度、活塞行程和机体壁厚，否则容易在运动极限位置出现连杆与缸壁、曲柄与壳体之间的干涉。

　　在工程应用中，这类机构并不直接等同于完整内燃机，却可作为小型空压机、真空泵、活塞泵、教学实验台以及原理样机的基础构型。若用于真实设备，需要进一步补充密封、润滑、轴承、紧固件和动平衡设计；若用于课堂或展陈，则可简化内部细节，强化透明壳体、剖切视图和运动轨迹显示。外形边界方面，矩形机体提供稳定安装基准，圆柱形回转部占据前部空间，侧向输出轴需要与驱动元件同轴布置；安装孔位宜落在箱体固定壁面上，避免穿过活塞运动腔。评审此类模型时，除关注外观完整性，更应核对曲柄回转空间、连杆两端铰接轴线平行度、活塞导向长度以及轴系支承跨距，这些因素直接决定机构运行是否顺畅、演示动作是否可信。
