这套尾座结构主要服务于普通卧式车床、小型仪表车床以及教学实训设备中,用于在轴类、套类零件加工时提供轴向支承。工件一端由主轴卡盘夹持,另一端通过尾座顶尖顶住中心孔,使细长轴在车削外圆、端面或钻孔时保持稳定,减少因悬臂过长产生的挠曲和振动。实际布置时,尾座安装在床身右侧导轨面上,可沿导轨纵向移动,以适应不同长度工件;底座下方设置与床身导轨配合的定位面,到位后通过压板或锁紧机构固定,避免承受切削力时发生位移。

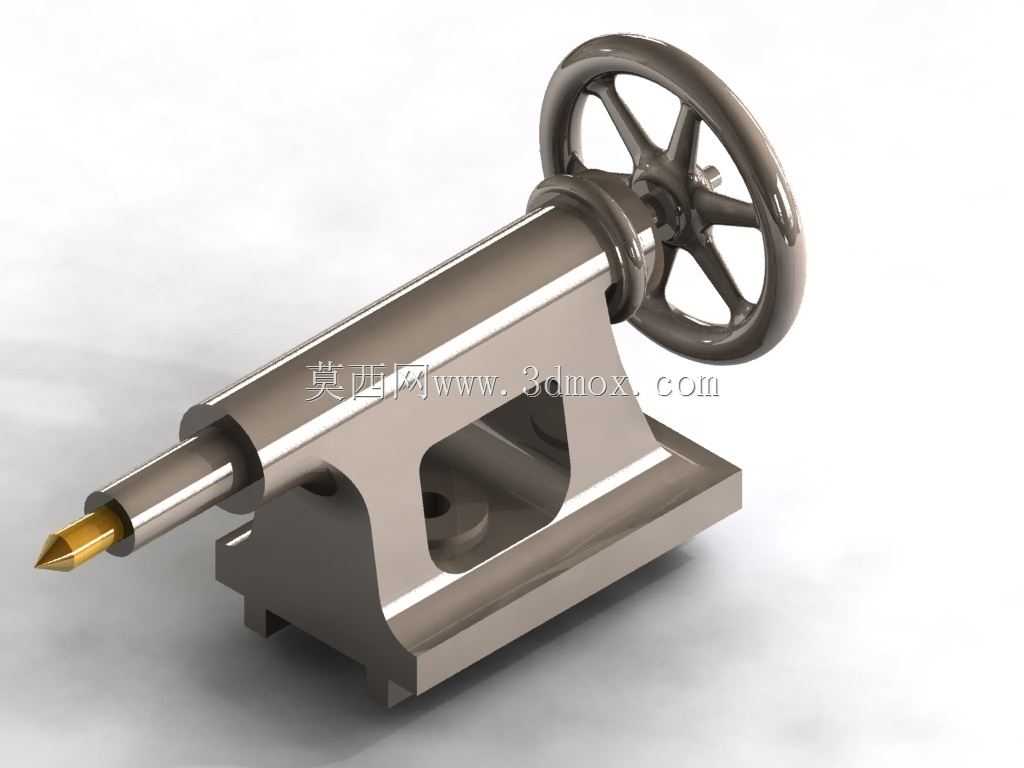

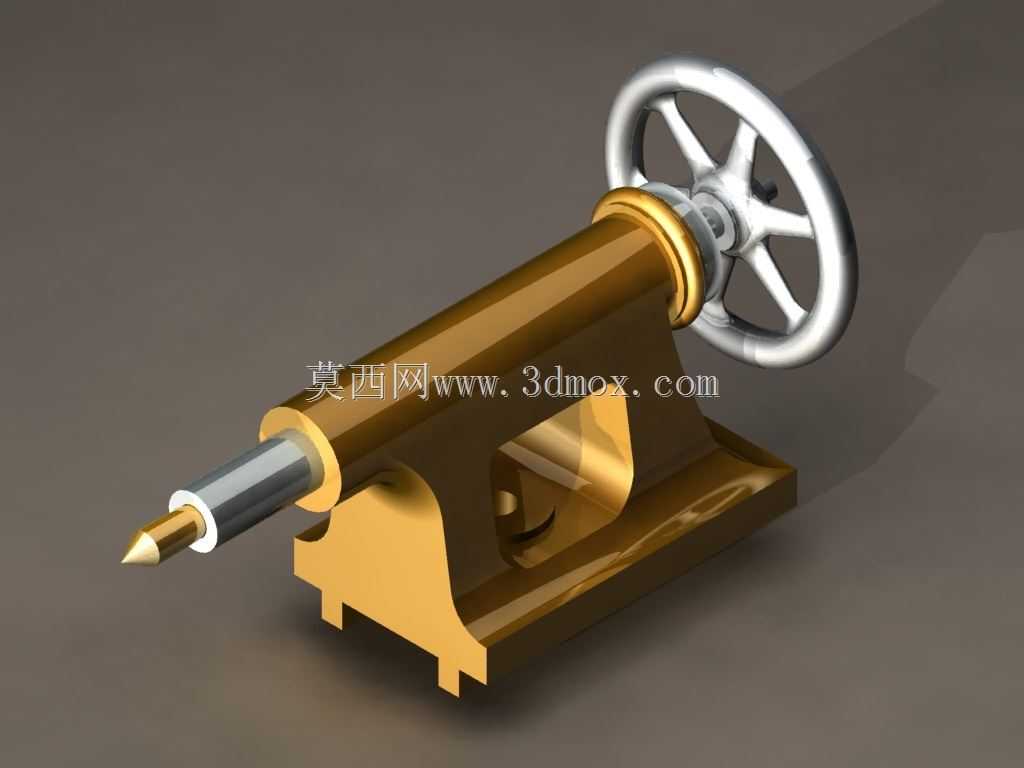

模型中较醒目的部分是手轮、套筒、顶尖和底座。手轮位于尾座后端,通过轮辐式结构传递扭矩,操作人员转动手轮即可驱动内部丝杆螺母副,使套筒沿尾座本体轴线前进或后退。套筒前端安装顶尖,顶尖锥面与工件中心孔接触,承担径向支承和轴向定位作用。套筒与本体之间采用精密滑动配合,既保证进给方向准确,又能抑制顶尖在受力时的偏摆。尾座本体侧面设置锁紧结构,当套筒伸出到合适位置后,可将其夹紧,防止钻削、重切削或工件热伸长过程中套筒回退。
从设计思路看,该结构强调轴线重合、运动平稳和操作可达性。顶尖中心线必须与主轴中心线保持等高、同轴,否则轴类件会出现锥度、支承痕迹不均或中心孔异常磨损。底座采用下部开口与导轨贴合的形式,配合压板形成稳定约束;本体上方的圆筒部分容纳套筒和传动件,下部支撑筋板将切削载荷传递至床身。手轮直径较大,是为了在手动进给时获得更省力的操作力矩;轮缘与轮毂之间的辐条留出空间,便于快速转动和观察位置。
安装边界方面,需要重点控制底座导轨面宽度、尾座总高、套筒行程以及顶尖伸出后的极限长度。底座与床身导轨的配合尺寸决定尾座能否顺利滑移和锁紧;本体中心高决定适配机床的主轴中心高;套筒最大伸出量影响可支承工件范围,但伸出过长会降低刚性,因此粗加工时通常让套筒尽量短伸、尾座靠近工件。前端顶尖超出本体的长度、手轮回转半径以及后端操作空间,也都需要在整机布局时预留,避免与刀架、拖板或工件发生干涉。
在功能扩展上,尾座套筒锥孔也可换装钻头、铰刀等工具,完成孔加工;此时轴向进给由手轮控制,锁紧装置用于保持加工位置。模型把床身适配、手动进给、顶尖支承和套筒锁紧集中在一个部件中,适合用于机床原理演示、结构校核、装配关系检查以及非标工装改造参考。
