铣床工件定位夹紧专用铣削工装夹具

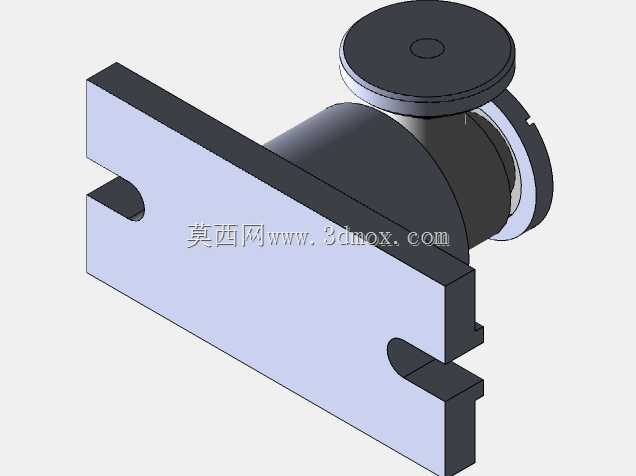

　　这套铣削工装夹具主要服务于普通立式铣床、小型数控铣床上的中小型工件批量铣削工序，在通讯类小型结构件、五金支架类零件的平面铣削、槽口铣削、轮廓修边工序中使用频率很高。夹具本体采用带双侧开槽的板式基座作为安装基体，基座两侧开设的U型避让槽直接匹配铣床工作台的标准T型槽螺栓间距，安装时不需要额外加装过渡垫板，T型螺栓穿过槽位后配合压板螺母即可完成整机固定，槽口预留的调节余量可以让夹具在工作台行程范围内小幅调整装夹位置，适配不同长度工件的加工避让需求。

　　夹具中部集成回转式夹紧定位组件，顶部设置圆形压紧端盖，侧方布置带开口的环形定位抱圈，工件装入抱圈内孔后，回转组件带动压头下行，配合抱圈的径向约束同时限制工件六个自由度，不需要操作人员反复打表找正，单次装夹的定位重复精度可以控制在0.05mm以内，完全满足普通铣削工序的公差要求。基座板面的厚度经过刚性校核，在满负载夹紧、铣刀承受最大径向切削力的工况下，板面的形变量小于0.02mm，不会出现装夹颤振导致的工件表面刀纹不均问题。

　　从设计思路层面，这套夹具优先兼顾了通用性与操作效率：基座的开槽宽度适配国内主流X6132、X5032系列铣床的工作台T型槽规格，不需要针对不同机床单独改造安装接口；夹紧组件的回转轴线与工作台进给方向平行，操作人员在机床正面就可以完成工件取放、夹紧锁紧的全部动作，单工位装夹耗时不到十秒，相比传统平口钳装夹异形工件，批量加工的辅助时间可以压缩六成以上。抱圈的内孔定位面预留了修磨余量，长期使用出现磨损后可以直接拆下内圈修磨，不需要整体更换夹具，后期维护成本很低。

　　安装边界方面，板式基座的整体长宽尺寸控制在铣床工作台的有效装夹范围内，底部贴合面做了全平面铣削加工，安装后基座底面与工作台面的贴合间隙不超过0.01mm，夹具最高点的压紧端盖距离工作台面的高度预留了足够的铣刀刀柄避让空间，加工过程中不会出现刀柄与夹具干涉的问题。基座侧边开设的两处半圆缺口既是吊装搬运的扣手位，也可以作为外接定位销的连接孔，需要多工位并排布置时，可以通过定位销将多套夹具串联拼接，适配更长尺寸工件的装夹需求。整套结构没有复杂的液压、气动元件，纯机械锁紧的结构故障率极低，在车间多粉尘、多切削液的工况下也能长期稳定运行，不会出现密封件老化、泄压失效的问题，非常适合中小机加工车间的批量铣削产线配套使用。
