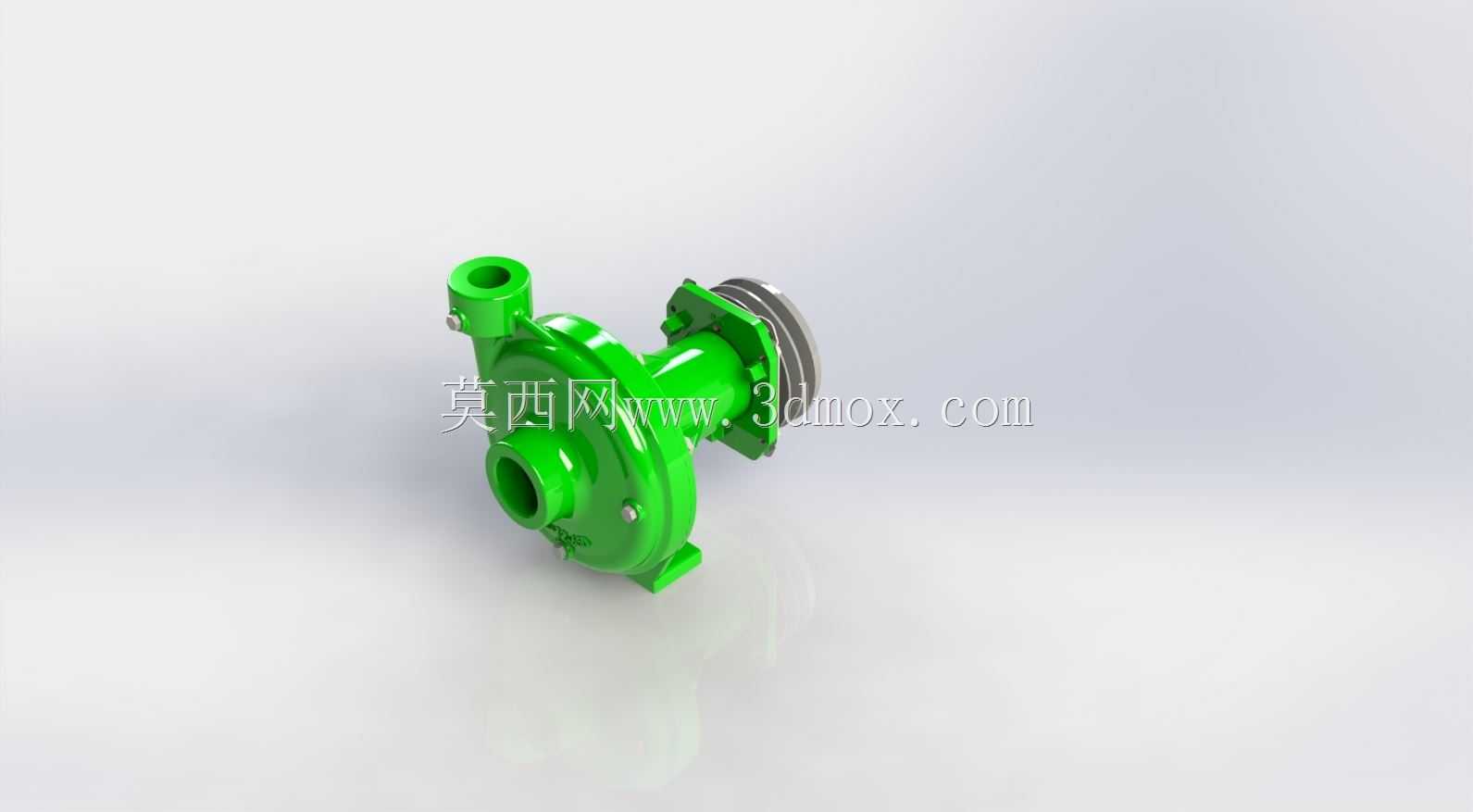

Bomba Ace磁力驱动离心泵结构设计

　　这款磁力驱动离心泵的结构设计，首先围绕无轴封泄漏的核心需求展开，在化工介质输送、洁净流体循环、腐蚀性药剂转运场景中，传统机械密封泵的动密封点长期运行易出现磨损失效，导致介质泄漏引发安全隐患或物料损耗，磁力耦合的传动结构彻底取消了贯穿泵壳的动密封结构，仅靠静密封实现泵腔的完全封闭，从结构根源上解决了跑冒滴漏问题，适合输送易燃易爆、有毒有害、高价值洁净流体的工况。从泵体的整体布局来看，采用后拉式的结构设计，进出口法兰采用同轴线水平布置，入口为轴向吸入结构，能够降低流体进入叶轮的预旋损失，出口为垂直向上的蜗壳排出结构，蜗壳流道采用等变曲率的断面设计，从隔舌位置开始断面面积沿流体旋转方向逐步扩大，

　　能够将叶轮甩出的高速流体动能平稳转化为压力能，减少流道内的涡流冲击与水力损失。叶轮采用闭式结构设计，前后盖板的曲率匹配流体在叶轮内的流动轨迹，叶片为后弯式扭曲叶片，能够在保证扬程参数的前提下降低轴功率消耗，叶轮与内磁钢组件采用一体化连接结构，取消了传统泵的叶轮锁紧螺母带来的流道阻挡，减少了入口处的流体扰动。磁力耦合部分的设计充分考虑了磁钢的退磁风险与涡流损耗，内磁钢与外磁钢之间设置隔离套，隔离套采用非导磁的高阻材料制作，能够降低交变磁场下产生的涡流发热，隔离套与泵壳之间采用O型圈静密封，密封槽的尺寸公差按照静密封的压缩率要求设计，保证在额定工作压力下不会出现密封失效。外磁钢组件与驱动侧的连接采用标准的轴伸配合结构，

　　能够适配常规的标准电机安装，泵脚的安装位置经过重心校核，运行时的振动幅值控制在工业泵的允许范围内，安装孔的间距与孔径匹配通用的泵安装底座尺寸，现场替换同参数的传统离心泵时不需要重新制作安装基础。泵体的壁厚设计按照额定工作压力的1.5倍耐压强度计算，过流部件的圆角过渡全部按照铸造工艺要求设置，避免出现锐角结构导致的铸造应力集中，同时流道内的所有尖角都做了圆弧过渡处理，减少流体在尖角处的脱流现象。轴承部分采用滑动润滑结构，依靠输送的介质自身进行润滑与冷却，不需要额外添加润滑脂，避免了润滑剂对输送介质的污染，适合对介质洁净度要求高的工况，比如医药中间体输送、超纯水循环、食品级流体转运等场景。在安装边界上，泵的整体轴向尺寸紧凑，

　　进出口法兰的中心高符合行业通用的管道安装高度要求，现场配管时不需要额外调整管道高度，驱动端的轴伸尺寸与键槽规格匹配标准Y系列电机的安装尺寸，用户选型时可以直接按照功率参数选配对应电机，不需要定制特殊的连接附件。从结构可靠性角度，磁力传动结构没有接触式的动密封磨损件，日常维护仅需要检查泵的运行振动与噪音，不需要定期更换机械密封，大幅降低了长期运行的维护成本，同时完全无泄漏的结构特性也满足环保要求越来越严格的工业生产场景，避免了介质泄漏带来的环保处罚风险。在实际工况适配中，这款泵的结构设计可以适配不含铁磁性杂质、不含固体颗粒的洁净流体，若需要输送含少量固体颗粒的介质，可以在泵入口加装配套的过滤装置，避免颗粒进入磁力耦合间隙导致隔离套磨损或者磁钢卡滞。泵体的进出口法兰采用标准的法兰连接尺寸，能够直接对接同压力等级的工业管道，法兰密封面采用突面结构，适配常用的非金属垫片密封，安装时的螺栓紧固力矩按照法兰压力等级的标准要求执行即可，不需要特殊的安装工艺。
