不锈钢方形多孔过滤箱体结构设计

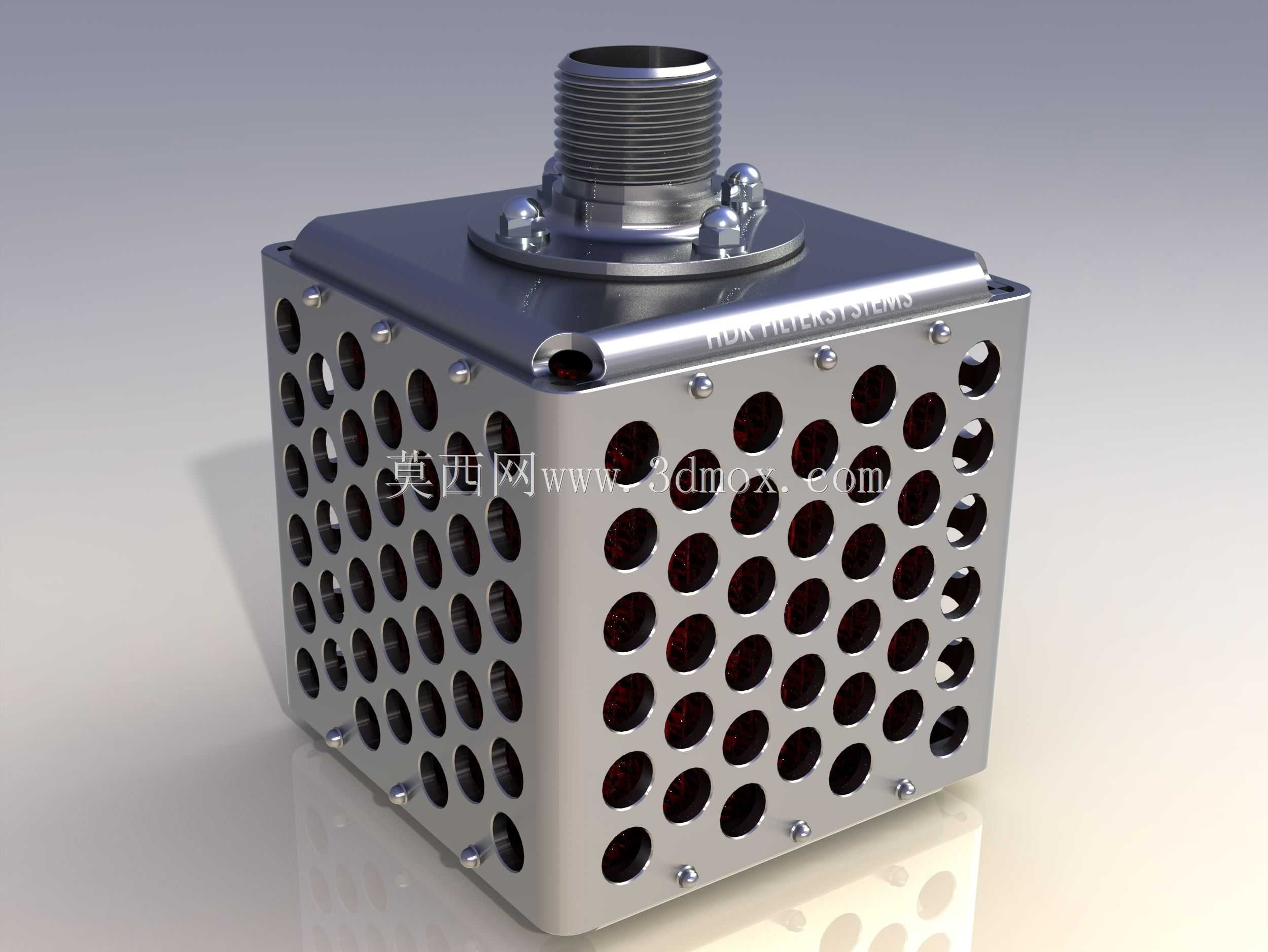

　　该过滤箱体采用方形六面开孔结构，主体为不锈钢焊接成型的立方壳体，顶部设置外螺纹管路接口，可直接旋入对应规格的输送管路末端，作为流体管路末端的粗过滤部件使用，常见于化工流体输送、给排水末端取水、液压系统回油前置过滤、食品浆料输送等工况，安装在泵体吸入端或管路进料端，阻挡流体中混杂的大颗粒杂质、碎屑、结块物料进入后续泵体、阀门与精密管路，避免叶轮卡滞、阀口划伤与管道堵塞。

　　从结构设计逻辑来看，方形壳体相比传统圆柱形滤筒，在同等安装占位空间下可获得更大的有效过滤面积：六个立面均按矩阵排布冲制圆形通孔，孔位行列对齐、边距均匀，流体可从五个侧向同时进入箱体内部，通流阻力远低于单面开孔的筒式滤件，在大流量低扬程的取水工况下，能有效降低泵吸入口的负压损失，避免气蚀风险。壳体板材选用不锈钢材质，折弯后棱边满焊打磨，外表面做拉丝钝化处理，耐弱腐蚀流体冲刷，适配水基介质、低浓度酸碱液、油性液压油等多种物料，焊接棱边预留的紧固螺钉点位用于内部滤网衬层的压装固定，可在壳体内部加装不同目数的不锈钢编织网或冲孔滤板，实现分级过滤，后期拆检时仅需松开顶部法兰压块即可更换内部滤材，维护操作空间充足。

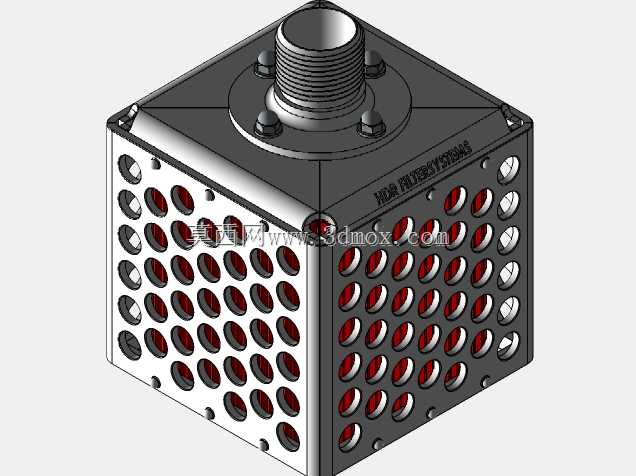

　　顶部的外螺纹接口采用标准管螺纹规格，接口根部设置加厚法兰盘，通过四颗紧固螺栓与箱体顶板锁合，密封面预留平垫圈安装槽，管路对接后可保证承压状态下无渗漏；接口下方的过渡段做圆弧导流处理，流体从四周孔眼进入箱体后，可平顺汇聚向上从螺纹口流出，避免箱体内形成流道死角造成杂质沉积。

　　安装边界方面，方形箱体的直立立方形态可直接放置在储液槽底部，无需额外加装固定支架，箱体底面与槽底预留少量间隙，避免底部沉积的淤泥直接被吸附；侧向开孔的最低孔位距离箱体底面保留一定高度，可让沉降的大颗粒杂质留存于槽底而非持续附着在滤孔表面，延长滤件的连续工作时长。结构建模过程中需重点核对开孔阵列的孔间距与板材厚度的匹配关系，避免孔距过小导致箱体立面刚性不足，在负压抽吸下发生板面凹陷；同时顶部法兰的螺栓孔位需与螺纹接口的同轴度保持公差要求，保证管路对接时受力均匀，不会出现偏载渗漏的问题。
