2mm薄板阵列圆孔定制穿孔安装板

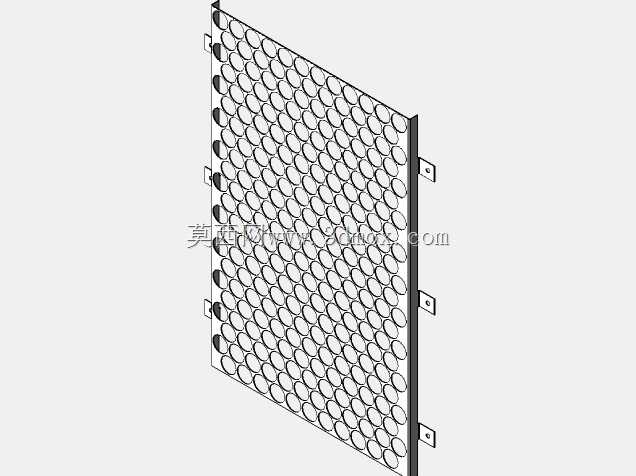

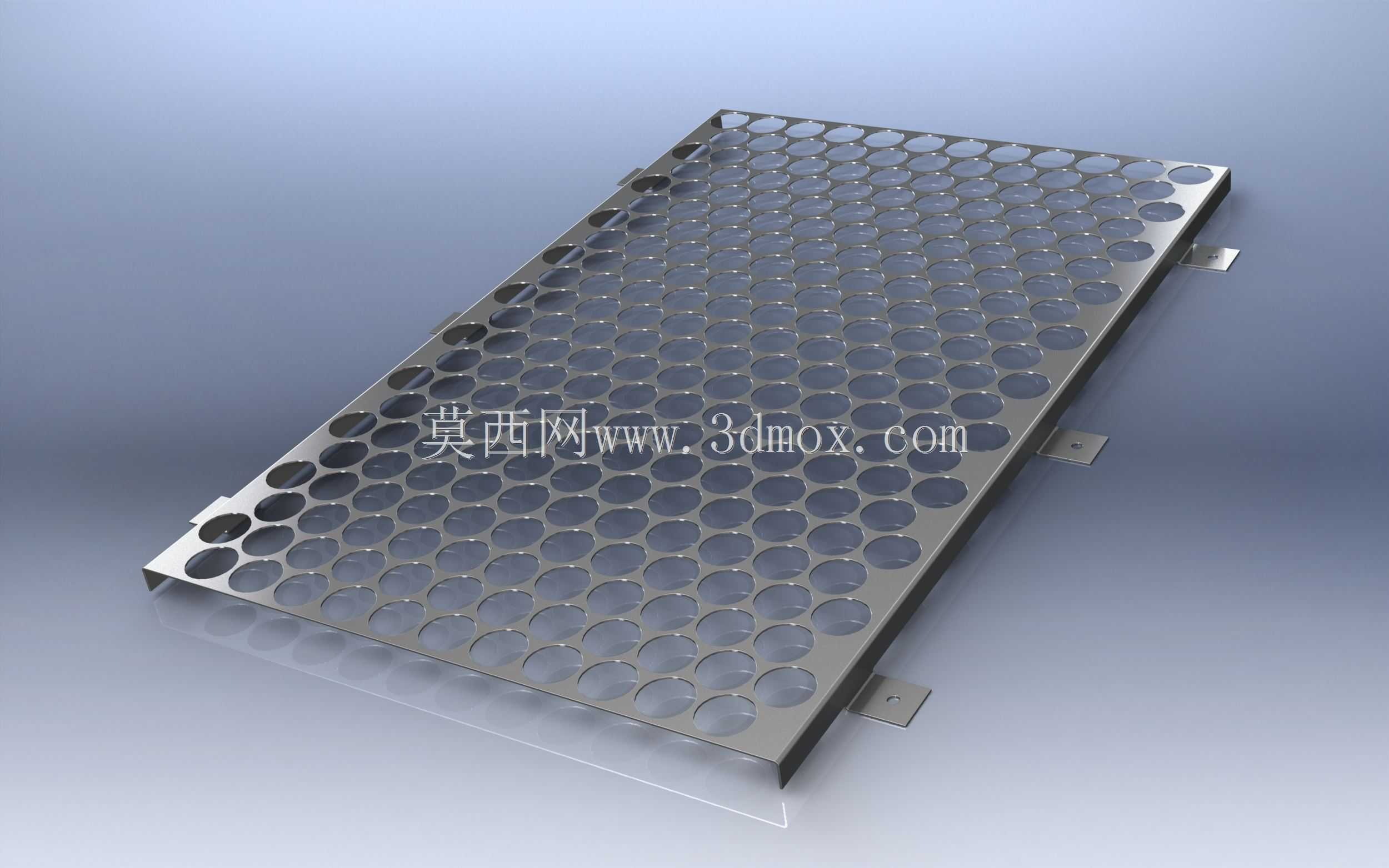

　　这类穿孔板在电子设备、通讯机柜、实验工装和小型自动化设备里很常见，核心作用不是承力，而是在有限安装空间内同时解决定位、通风、减重和走线问题。板件采用2mm左右薄板加工，整体呈矩形，表面按规则行列布置大量圆形通孔，孔距均匀，边缘保留连续实体边框，避免密集开孔后刚性快速衰减。

　　从结构上看，圆孔阵列覆盖板面主要区域，孔与孔之间保留等宽筋条，形成稳定的网格承载面。圆形孔在冲裁或激光切割时应力分布较均匀，尖角少，薄板加工后不容易出现裂纹；相比异形孔，圆孔也便于穿装圆柱件、定位销、线束和紧固件。板面四周的折边或边框提高了平面外刚度，使薄板在平放、倾斜安装或受到轻微按压时不易产生明显波浪变形。

　　板侧伸出的小安装耳是实际装配中的关键边界。耳片上预留固定孔，可通过螺钉、铆钉或快装件与机架、箱体、台面连接；耳片向外延展，使主孔区不必让出紧固空间，也让拆装工具具有操作余量。设计时需要重点核对耳片中心距、孔径、板厚以及折弯后高度，这些尺寸直接决定它能否落入既有设备框架。若安装基准选错，即使孔阵列完全正确，也可能出现孔位与下方器件干涉、螺钉无法锁紧的问题。

　　建模时通常先建立矩形主板轮廓，再按行列规律生成单孔并阵列，最后处理边框、折边和安装耳。密集孔不宜逐个独立建模，应保持孔间距、行距、边距参数化，便于根据不同器件直径调整开孔率。开孔率提高后，通风和可视性增强，但筋条宽度下降，板面承载能力和抗弯刚度会随之降低；开孔率过低，则减重、散热和穿线效果不明显。工程上需要在圆孔直径、孔桥宽度、板厚三者之间取平衡。

　　该板可作为器件托盘、筛分式定位板、散热隔板或线束整理板使用。平放时，圆孔能够约束圆柱形零件的位置；竖立安装时，板面可形成通风格栅；置于设备内部时，又能作为轻量化分隔层。边缘实体区用于承受主要连接载荷，中间孔区承担排布和通过功能，这种分区思路使薄板件在不增加厚度的情况下获得更好的综合性能。

　　外形尺寸需要结合安装腔体内宽、固定点位置和周边零件高度共同确定。折弯边、耳片厚度和紧固件头部都应纳入干涉检查，尤其在板下方布置接头、电容或凸起结构时，不能只检查主板平面。完成三维建模后，还应展开核对板材利用率、孔边距和折弯线位置，使设计既能满足装配，也适合后续钣金加工。
