精密绘图圆规分规测绘划线工具结构

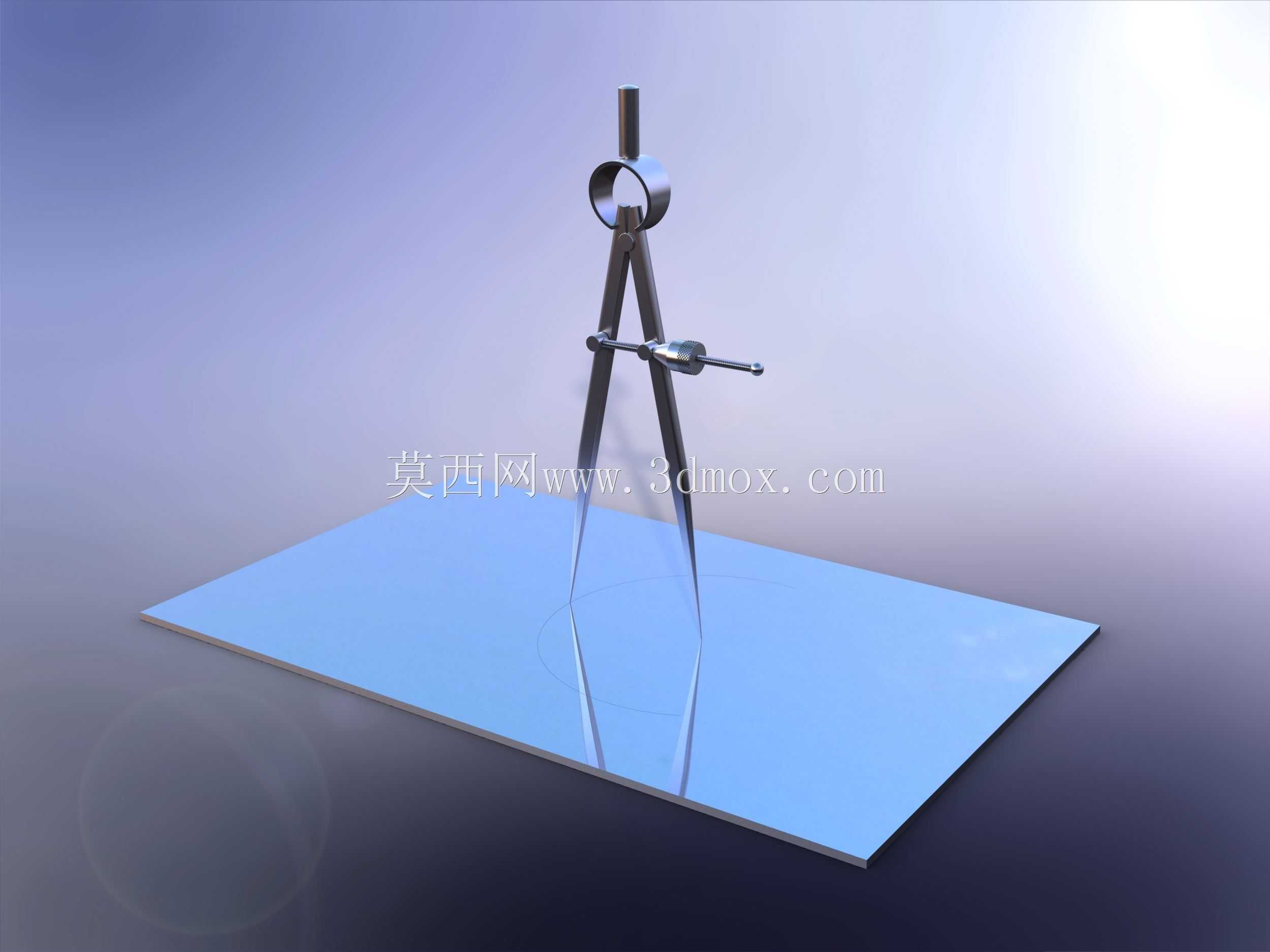

　　这套圆规类划线测绘工具的三维结构，面向机械制图、钣金放样、教学实验与手工精密划线场景搭建。实际使用中，两支细长钢脚承担间距定位与圆弧轨迹约束，针尖落在工件或图纸表面后，上部铰接轴成为回转中心，操作者通过顶部指环施加稳定下压力，另一只手微调跨距，即可完成半径划线、等分截取、孔位核对和轮廓转移。它不像大型测量设备那样依赖固定平台，更适合钳工台、绘图桌、样板制作和现场修配环节，在小尺寸基准传递时能够快速建立两点距离关系。

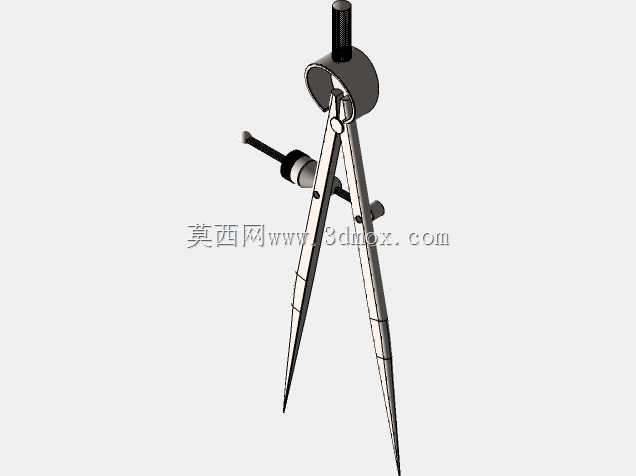

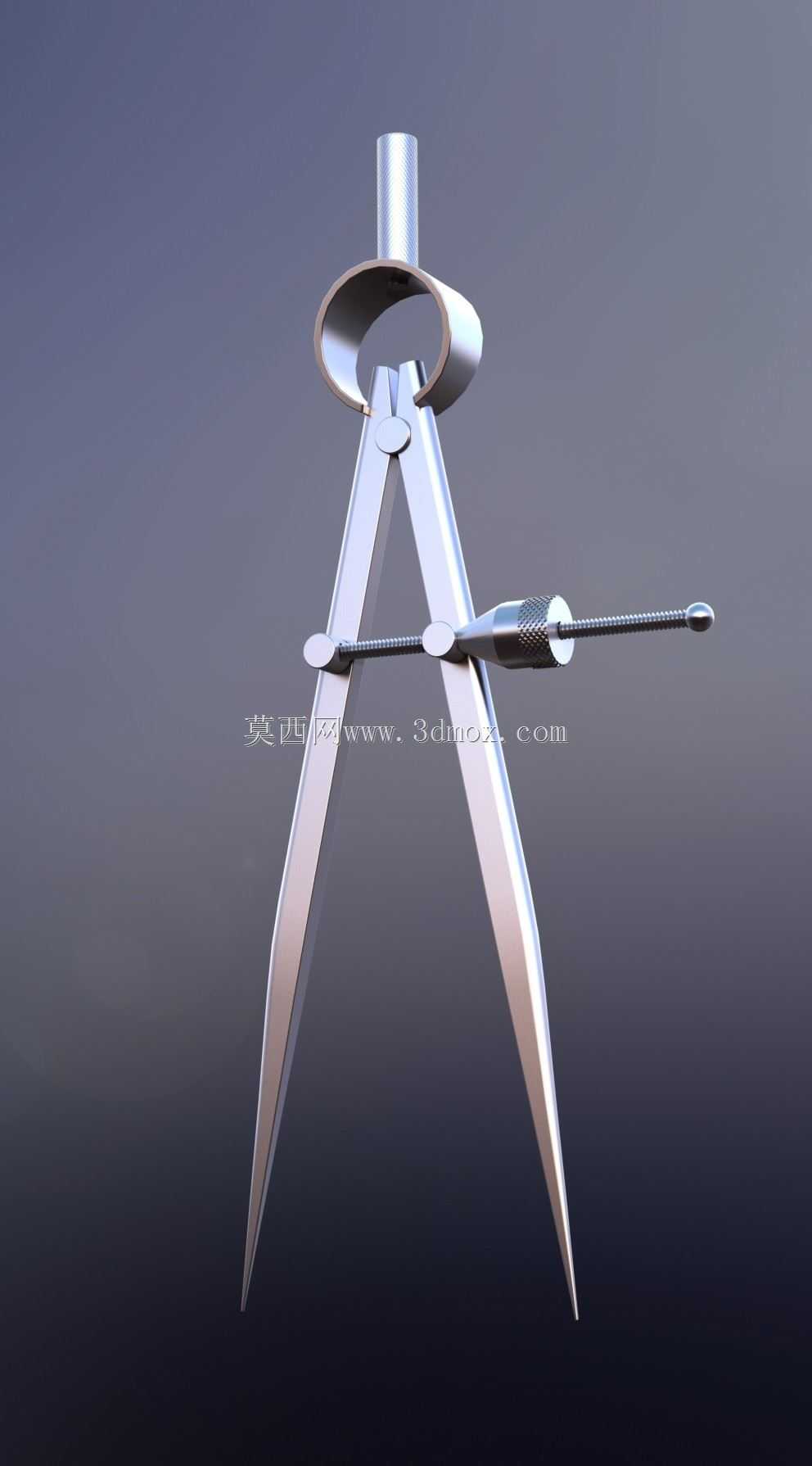

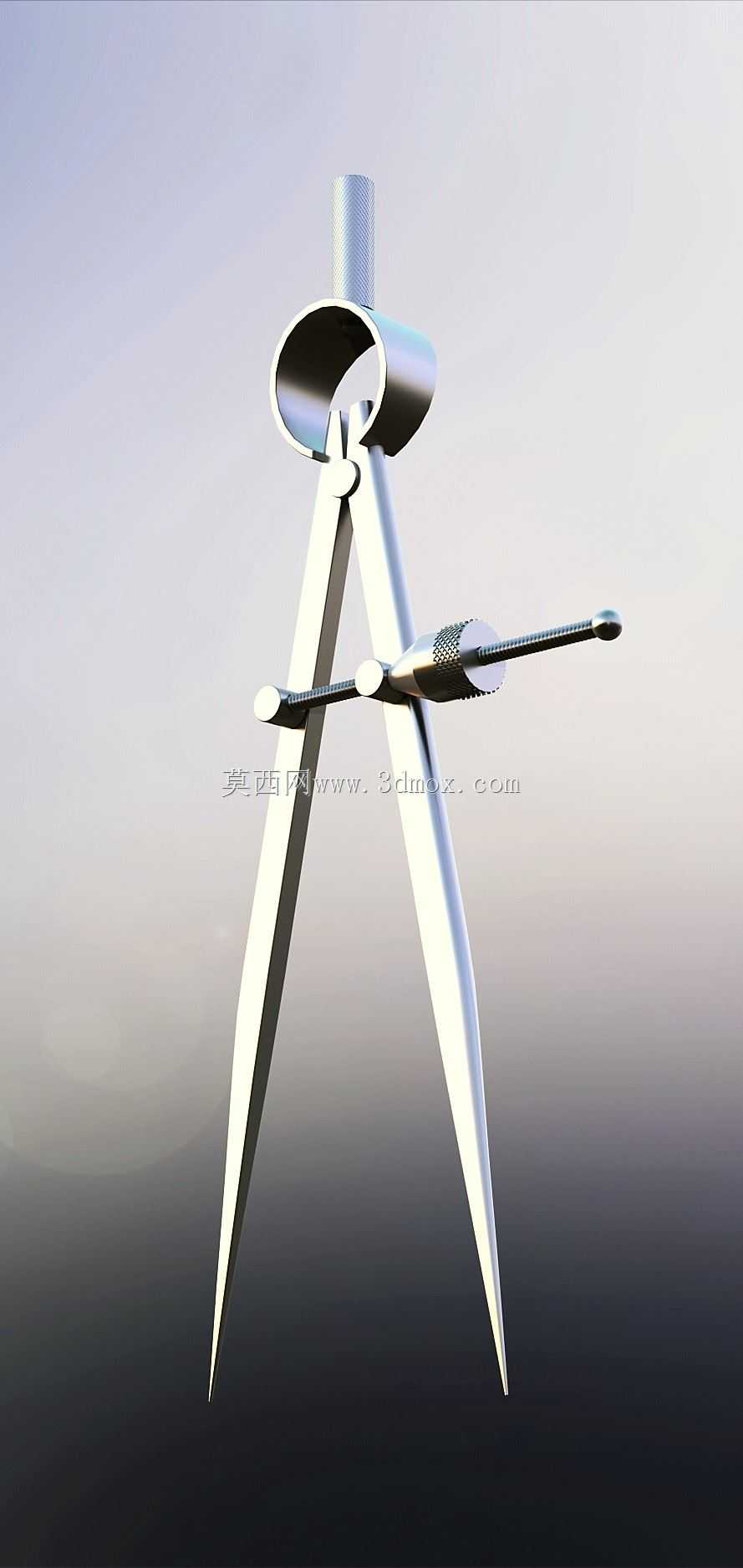

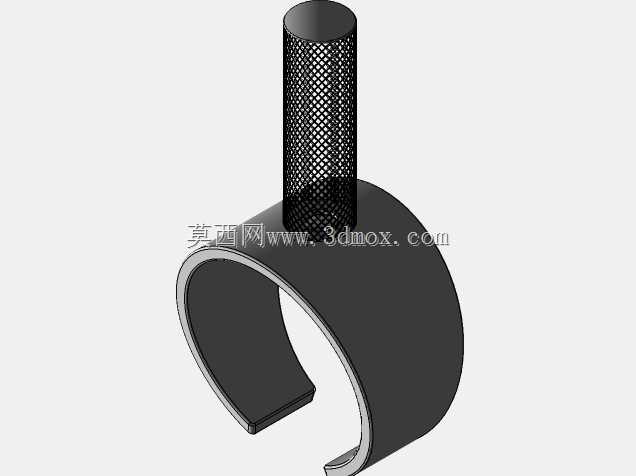

　　结构上，模型把圆规主体拆分为铰接环、锥形支脚、顶部握持柱、横向微调螺杆和滚花调节件等部分。两支脚在顶端通过销轴形成开合运动，销轴区域保留足够配合间隙，使脚体既能顺畅转动，又不会在划线受力时产生明显侧向晃动。指环采用开口环形轮廓，贴合手指施力方向；顶部短柱可在需要时辅助按压，避免针尖滑移。锥形支脚从铰接处向下逐渐收窄，端部形成尖锐接触点，这种形态有利于减小接触面积，提高图纸交点或工件基准点的定位精度。

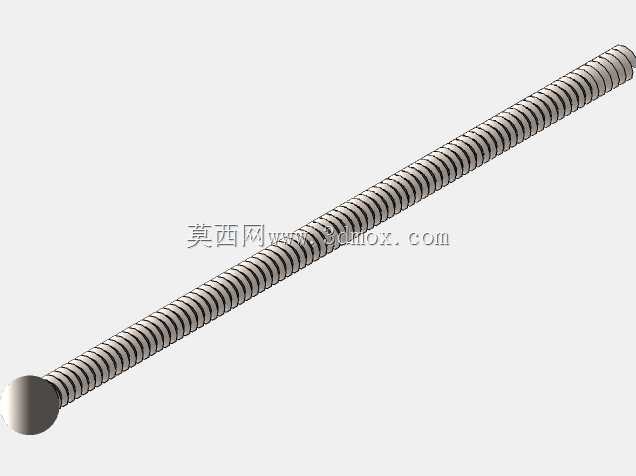

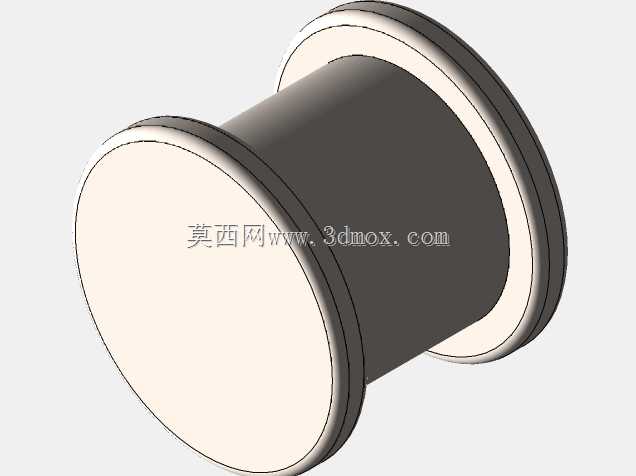

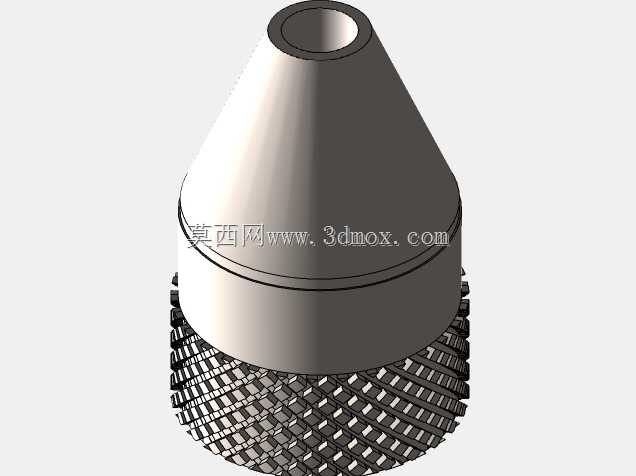

　　横向螺杆贯穿两支脚附近的调节区域，表面设置细密滚花，旋转时通过螺纹副改变两脚相对角度。该设计的关键不在于复杂传动，而在于把手工开合的粗调动作转化为可控的微量位移：粗定位时可直接张开支脚，接近目标半径后再转动螺杆进行细调，减少针尖反复拖动造成的纸面划伤或金属表面划痕。螺杆端部与支脚连接位置需要控制轴向窜动，模型中通过台阶、螺母状限位件和贴合面体现装配边界，便于后续工程图中标注配合公差。

　　从外形尺寸与安装边界看，这类工具属于手持量具，不涉及设备基座安装，但在三维建模时仍需明确运动包络。支脚张开角度决定最大划圆半径，闭合状态决定最小收纳宽度；针尖最低点、指环最高点和螺杆最外端构成三维空间边界。若用于产品展示或机构动画，应重点检查螺杆旋转时是否与支脚、指环发生干涉，针尖在极限开合角度下是否仍能同时接触同一平面。锥脚长度与铰接点高度共同影响倾斜姿态，支点过高会使工具稳定性下降，支点过低则限制大半径作业。

　　建模思路上，优先保证铰接关系和调节逻辑清晰，再处理金属表面质感。支脚可采用细长实体加端部倒角的方式建立，针尖区域不宜过度尖锐到几何奇异，应保留微小圆角或端面，便于渲染和加工表达。滚花螺杆不必逐齿还原全部花纹时，可用纹理或阵列特征表现握持区；若用于3D打印验证，则需把滚花、螺纹和销轴分别建模，控制细小特征的最小壁厚。整体结构强调轻量、对称和可调性，既服务于绘图测量，也可作为手工量具结构设计、装配演示和机构运动分析的参考案例。
