六角开槽锁紧螺母M8标准紧固零件

　　六角开槽螺母是机械装配中应用极为广泛的一类防松紧固件，这款M8规格产品对应DIN935标准，在振动工况、冲击载荷以及需要可靠锁止的连接部位承担着关键作用。日常设备维护与结构设计里，普通六角螺母在持续振动下容易出现回转松脱，开槽螺母通过端面均匀分布的槽口与螺杆端部的径向销孔配合，穿入开口销后即可形成机械锁止，从根本上限制螺母相对于螺栓的周向转动，这一结构在汽车底盘、工程机械行走机构、农用设备传动部位、轨道交通连接件以及长期承受交变载荷的工业机组中十分常见。

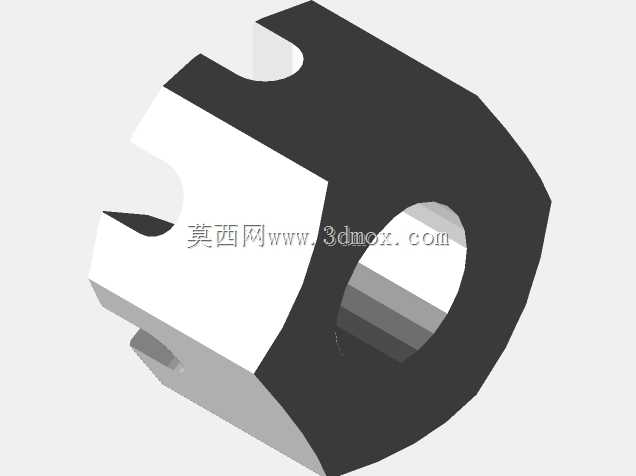

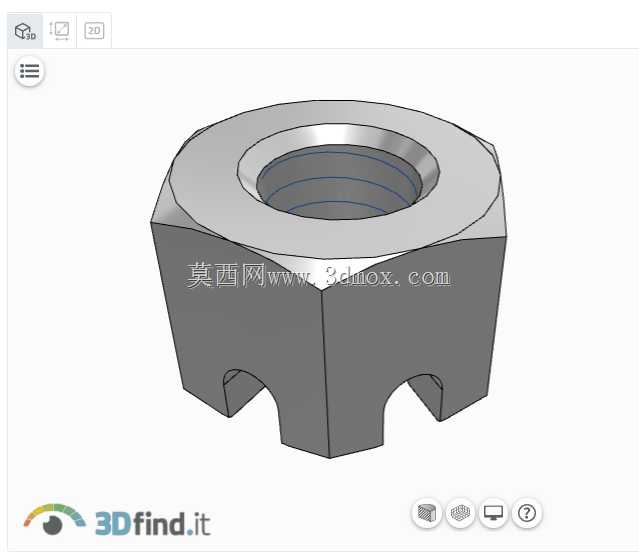

　　从建模实现角度看，该零件主体为正六方外形，六方棱边按照标准要求做了倒角处理，既去除锐边避免装配划伤，也能在拧紧时让套筒扳手顺利导入。螺母一端加工有内螺纹，M8普通粗牙螺纹的牙型、小径与大径尺寸严格匹配对应螺栓，螺纹段长度满足标准啮合要求，保证足够的螺纹承载牙数，避免受力时出现滑牙。另一端的圆柱端面上开出若干道径向通槽，槽的宽度、深度以及槽间夹角都对应开口销的安装尺寸，槽口贯通至螺纹孔外侧，装配完成后开口销穿过螺栓销孔，两端掰开卡入不同槽位，即使螺纹出现微量松动间隙，螺母也无法继续回转退出。

　　设计过程中需要重点把控几个尺寸边界：六方对边尺寸决定了扳手空间，布局周边结构时要预留足够的套筒或开口扳手操作余量；螺母总高度决定了轴向占用空间，开槽端的槽底不能过度切入螺纹有效啮合区，否则会削弱螺纹承载能力；内螺纹的同轴度、六方面与螺纹轴线的垂直度都直接影响装配后压紧面的贴合效果，若端面偏斜，锁紧后螺栓会承受附加弯曲应力。建模时先绘制六方轮廓拉伸主体，再回转切除内螺纹牙型，端部倒角后阵列切除开槽特征，螺纹收尾、槽口锐边的细节都需要还原，才能在干涉检查、装配模拟时准确反映真实装配状态。这类紧固件虽然体量小，却是整机可靠性的基础环节，选型时要结合螺栓强度等级、工况振动幅度、拆装频率确定槽位数量与销孔配合位置，三维建模阶段把标准尺寸做准，后续出工程图、采购加工、现场装配才能避免配合偏差。
