三曲囊式空气弹簧承载减振总成

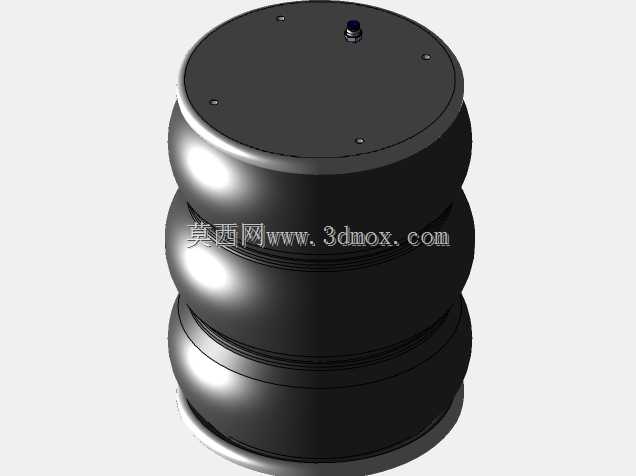

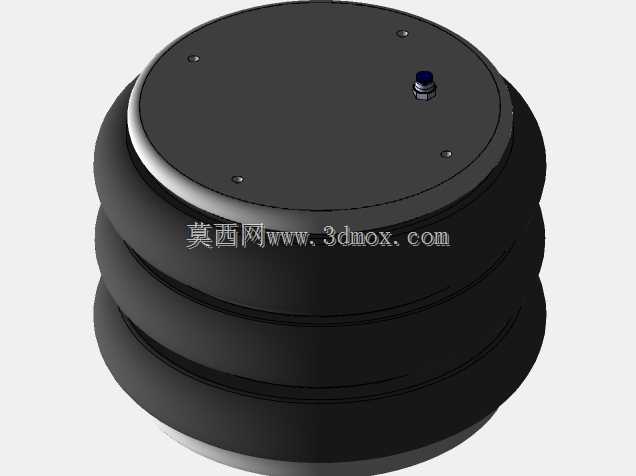

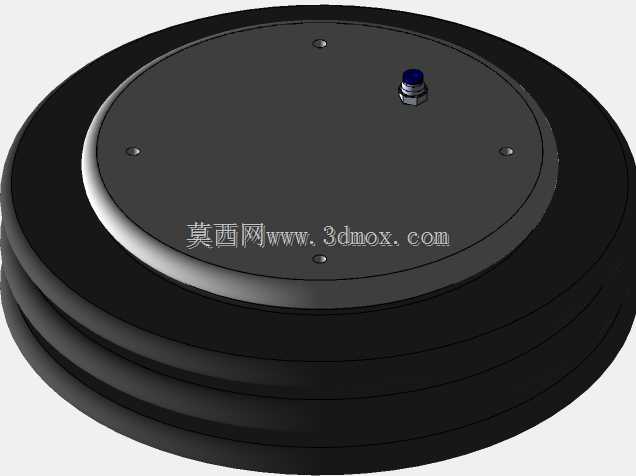

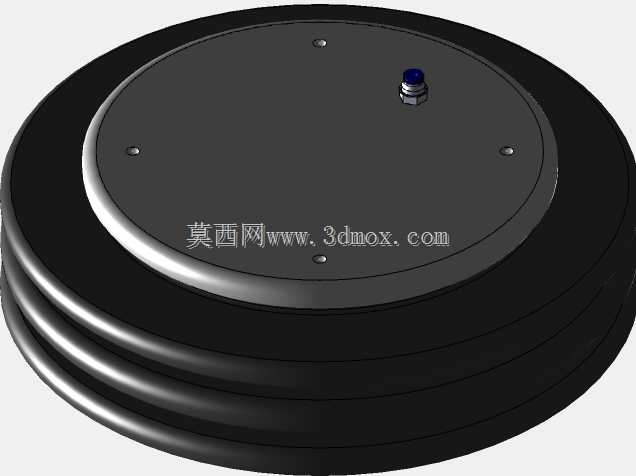

　　这套三曲囊式空气弹簧总成围绕车辆与工业设备的隔振承载需求展开，结构主体由多层波纹橡胶气囊、上下金属密封端盖、中心充气接口及紧固连接点组成。建模时先依据气囊工作行程确定三节波纹囊的轮廓曲线，波纹圆弧半径、囊壁折叠间距均按照压缩至极限位置不发生橡胶层干涉、拉伸至最高行程时帘布层不过度张紧的原则校核。上端盖布置环形螺栓孔与充气嘴，下端盖预留设备安装基面，端盖与气囊口部通过卷压密封结构贴合，保证充入压缩空气后囊腔形成密闭弹性气室。

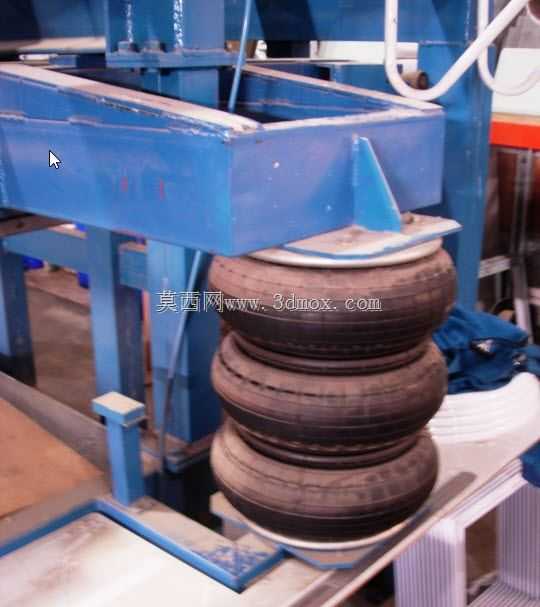

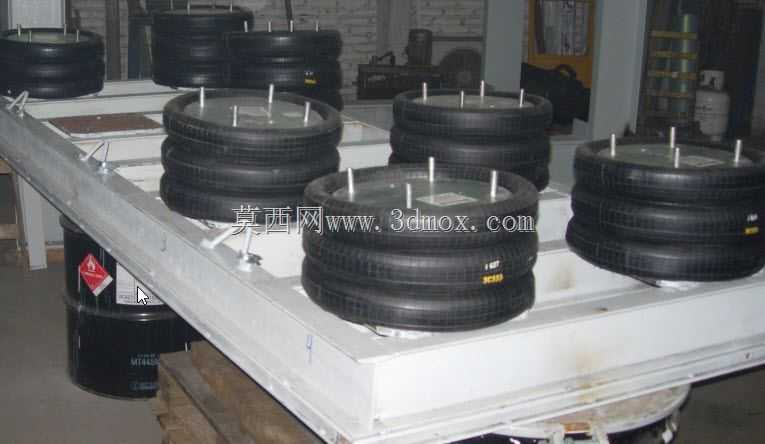

　　在客车、载货车辆空气悬架系统中，该元件替代传统钢制螺旋弹簧与钢板弹簧，利用封闭气体的可压缩性提供非线性弹性刚度：载荷增大时气囊被压缩，内部气压升高、承载能力同步增强，空载时刚度较低，可同时兼顾平顺性与重载支撑。工业场景里，它被安装在振动筛、冲压设备、风机机组、升降工作台基座与机架之间，隔离设备运转产生的低频振动向地面传递，也能削弱地基扰动对精密工位的影响。

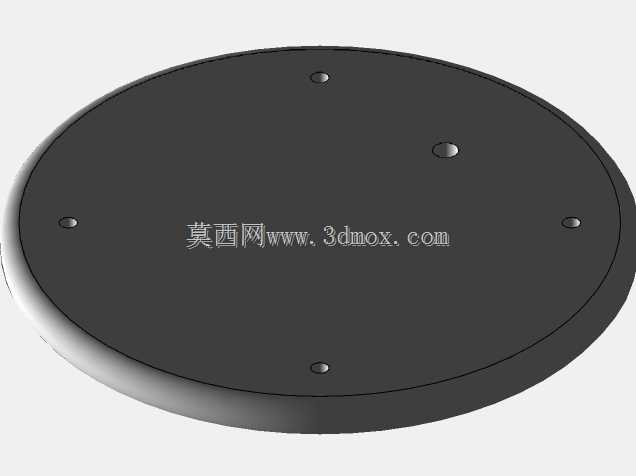

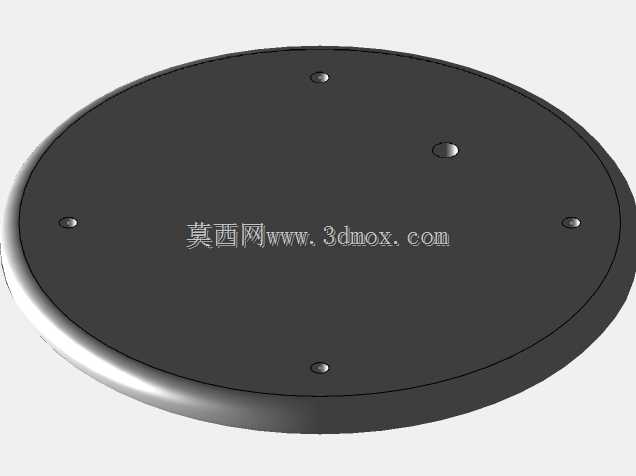

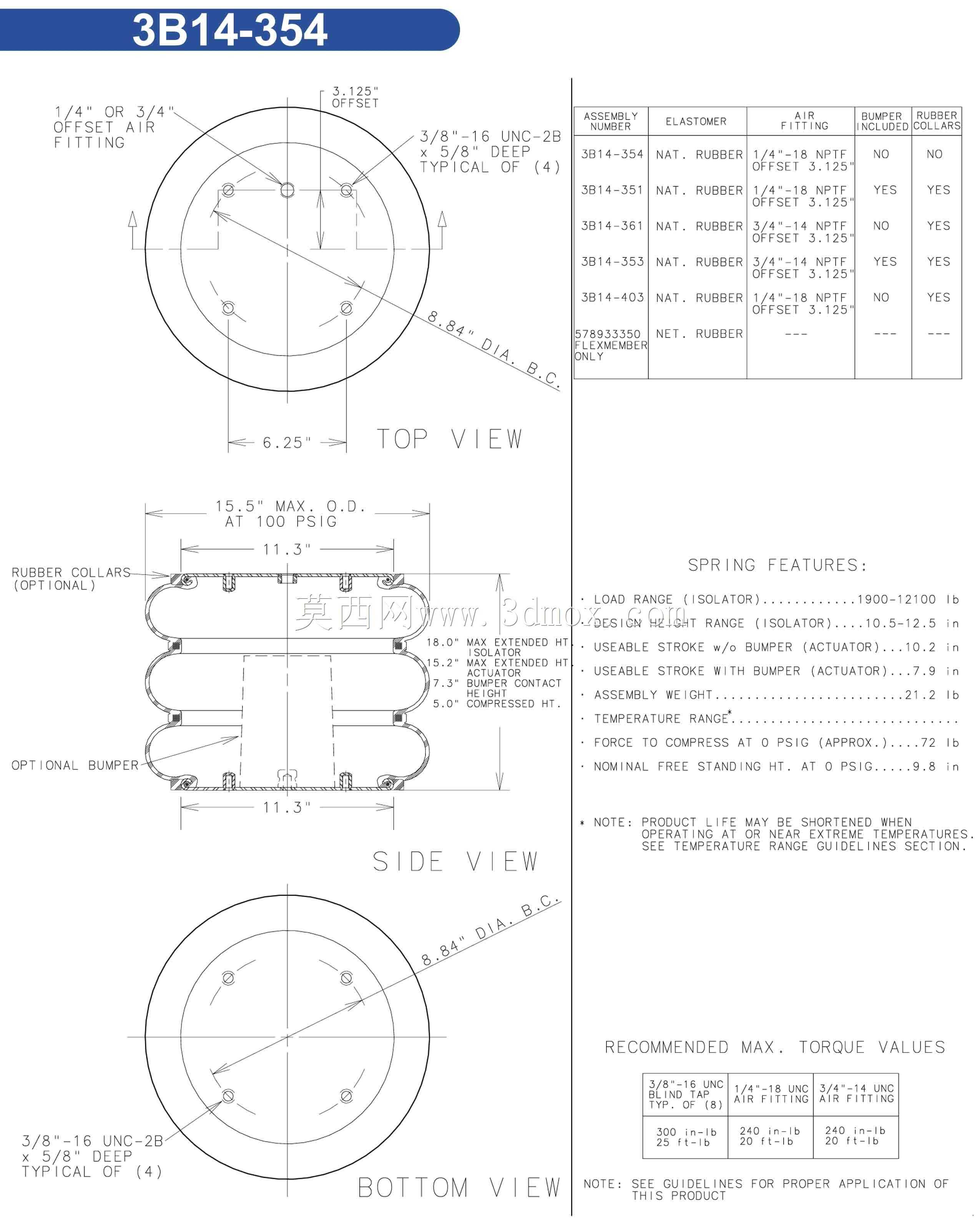

　　三维结构设计阶段重点处理几处边界：一是安装端面的孔位分布圆直径，需匹配车桥或设备支架的安装孔距，端盖外缘留出扳手操作空间；二是气囊最大外径要预留周边摆动余量，车辆悬架跳动或设备产生横向位移时，囊体不能与周边车架、管线发生摩擦磕碰；三是压缩极限高度需满足整车最低离地间隙或设备减振台的下沉限位要求，拉伸最高高度要覆盖悬架上跳行程，避免气囊被拉脱。

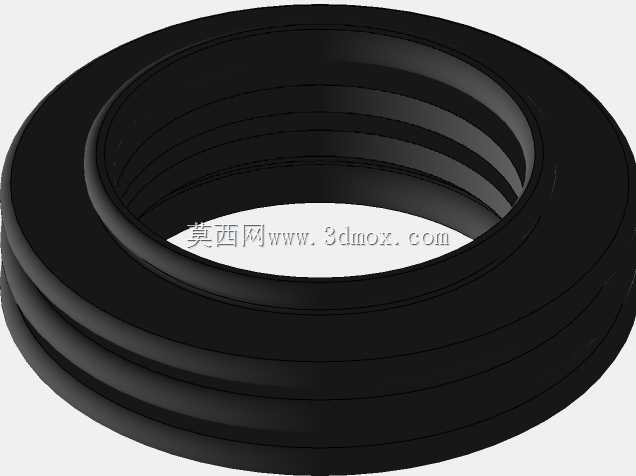

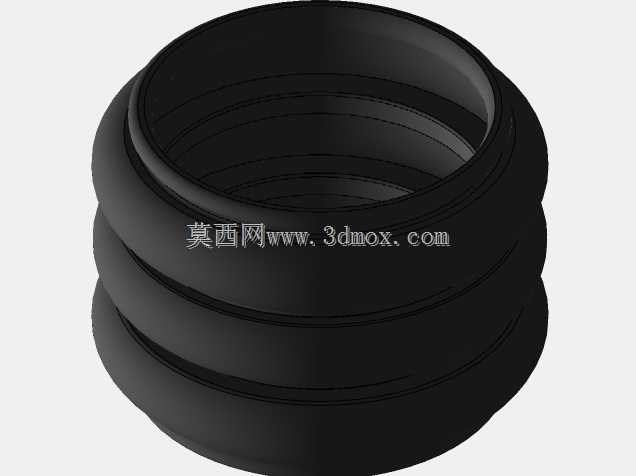

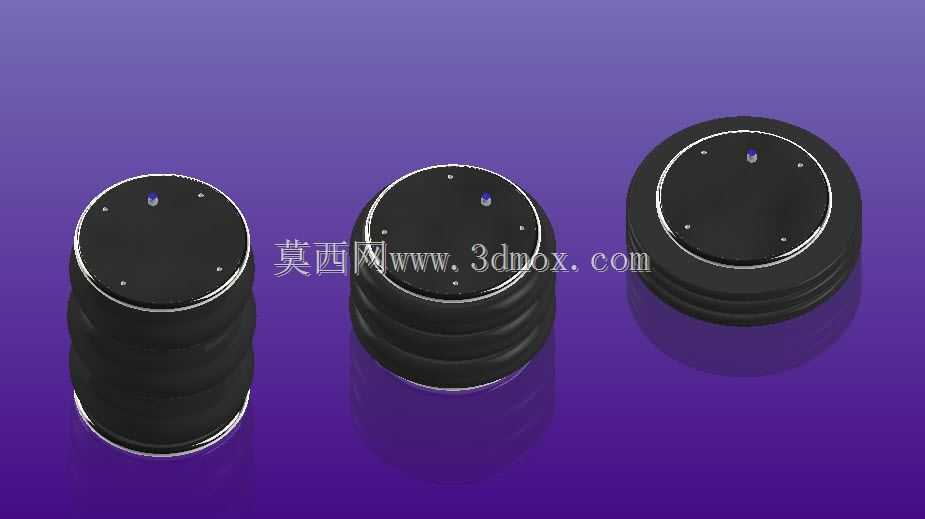

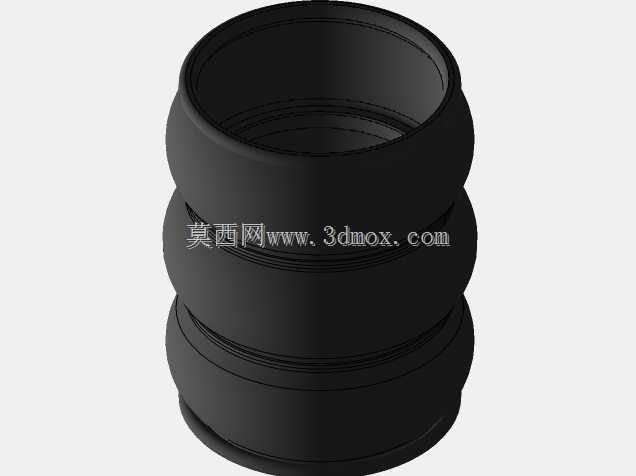

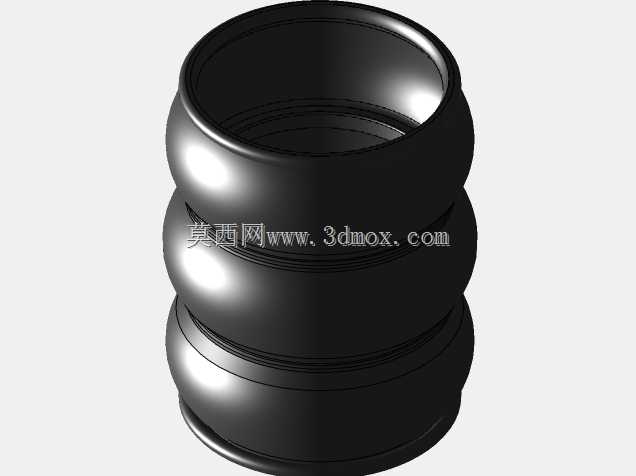

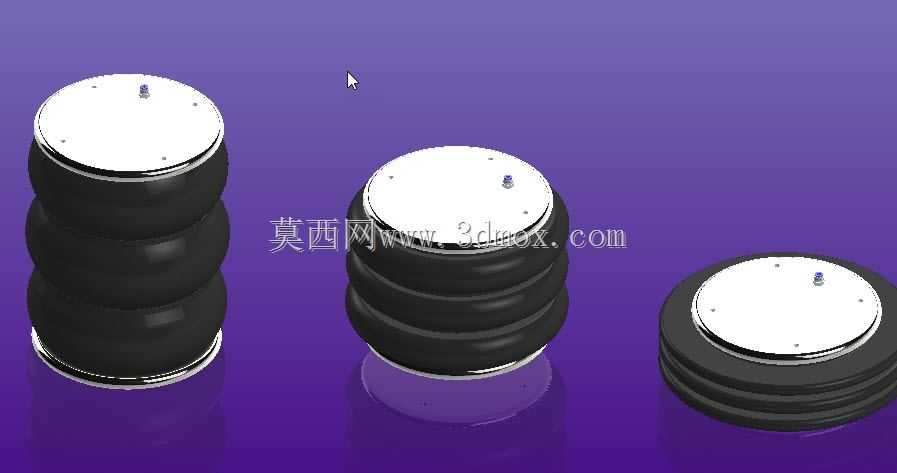

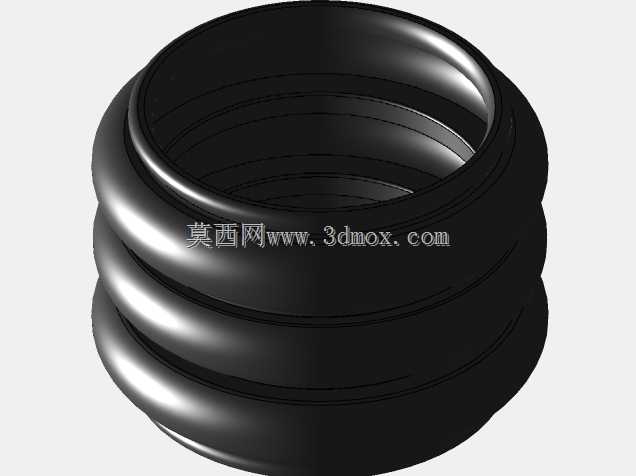

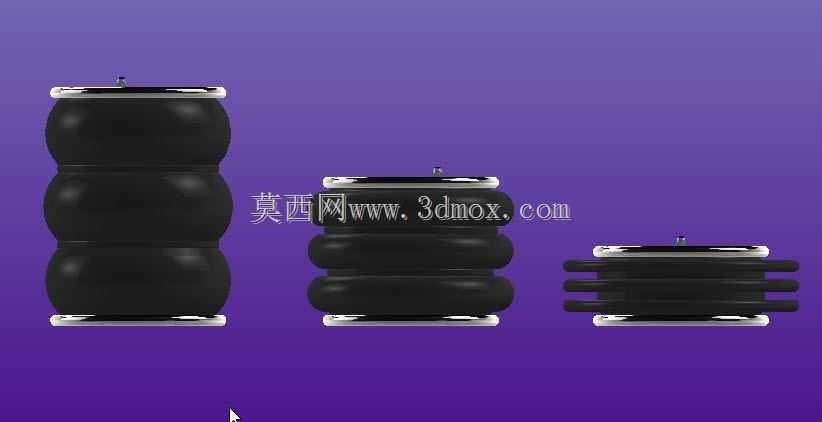

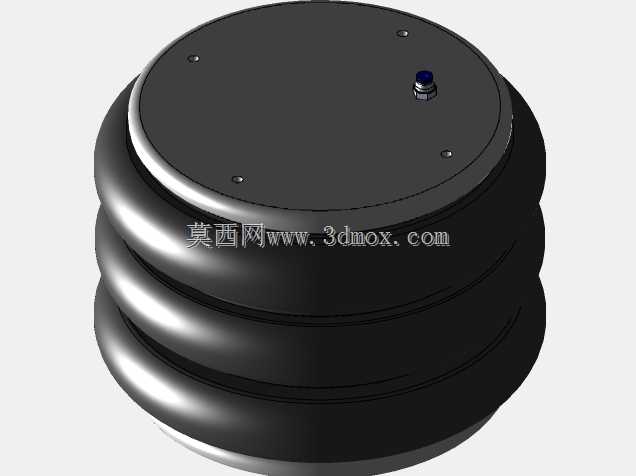

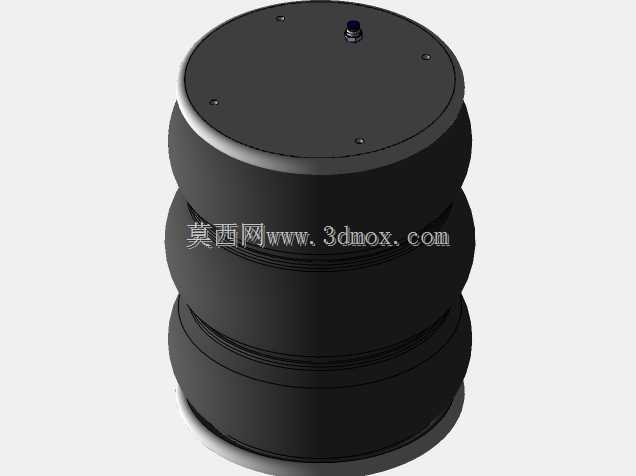

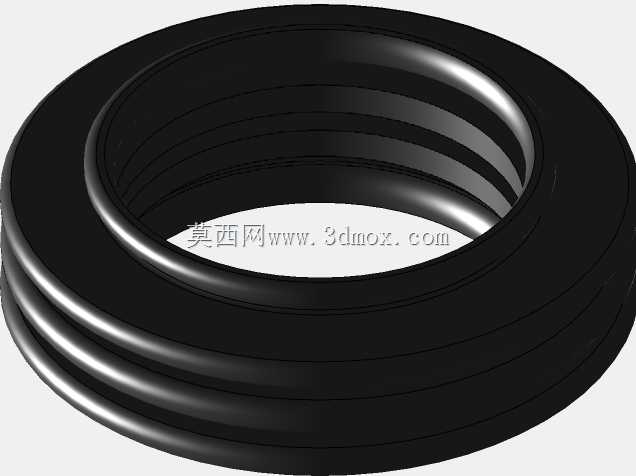

　　橡胶囊体采用多层复合结构，外层橡胶耐老化、耐油污，中间帘布层承受内压张力，内层橡胶保证气密性。建模过程中将端盖金属件与橡胶囊体分件装配，既可以单独输出端盖机加工结构，也能直观展示气囊在不同高度下的形态变化。总成配套的充气接口位于上端盖中心，接入气压调节管路后可根据载荷调整囊内气压，实现车身高度升降、设备隔振刚度自适应调节。波纹囊的褶皱形态在往复伸缩过程中均匀变形，三节曲囊共同分担变形量，相比单囊结构拥有更大的行程范围，也比双囊结构具备更平缓的刚度变化曲线，适合大位移、变载荷的减振承载工况。
