搅拌罐底内置喷淋清洗装置结构

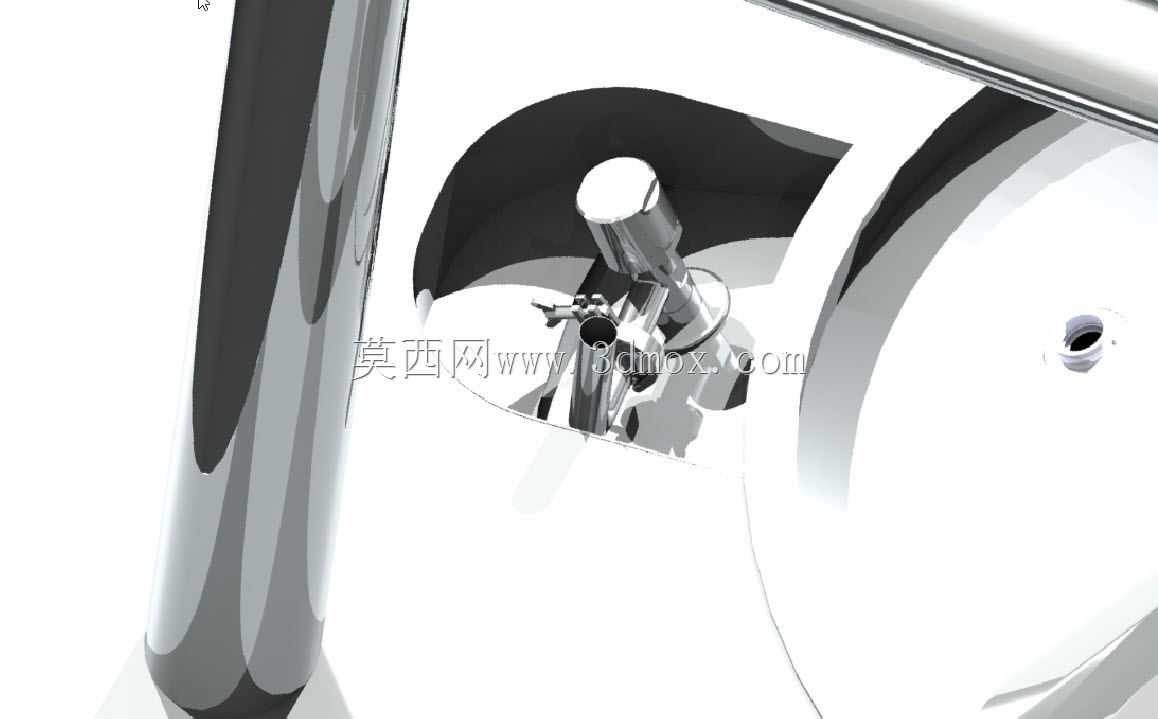

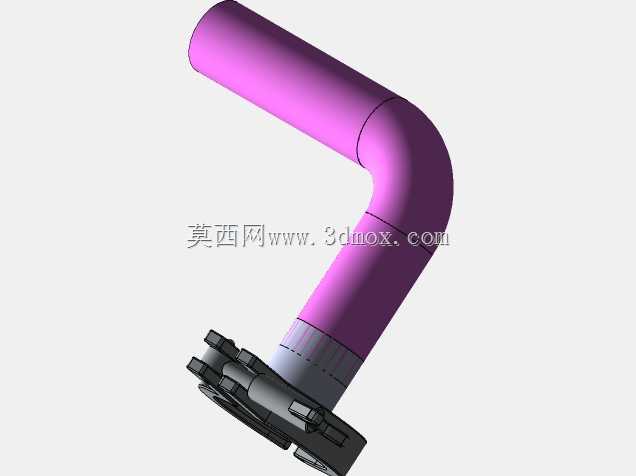

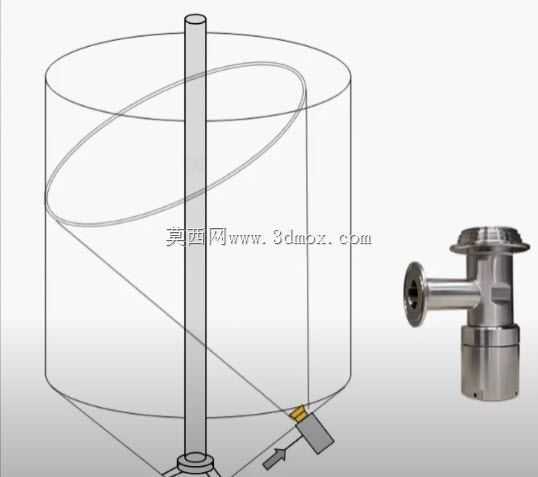

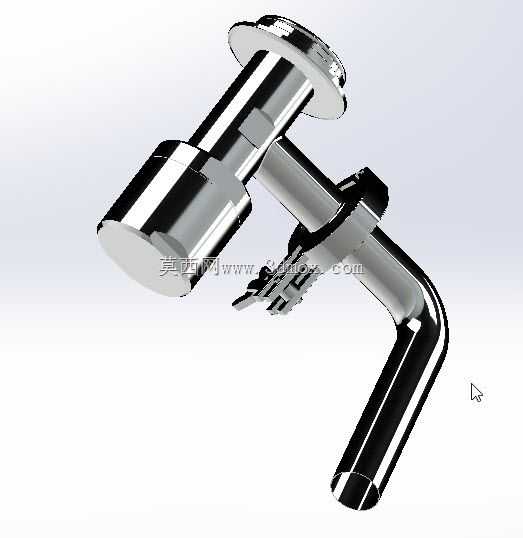

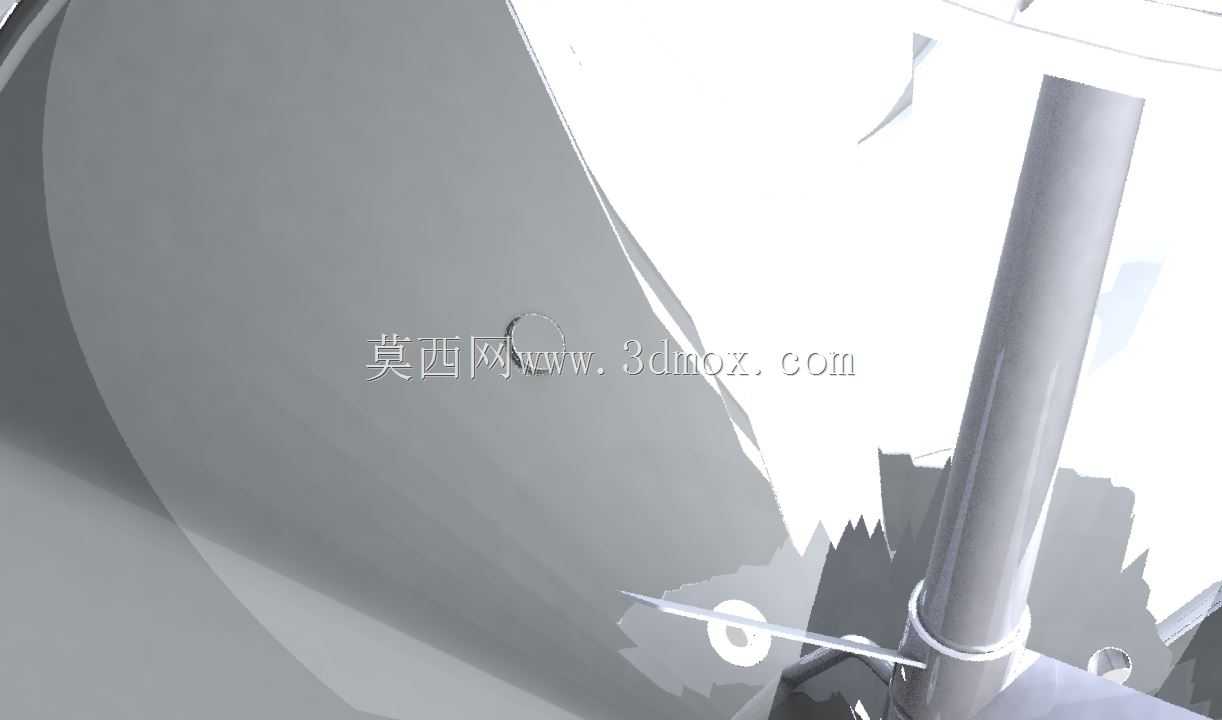

　　这套结构针对立式搅拌储槽长期运行后罐底积料、桨叶下方残留挂壁的痛点设计，整套喷淋组件全部布置在罐体内部下侧，不需要在罐顶额外开大孔增设外置清洗立柱，改造旧罐时仅需在罐壁下部开设小口径管路穿舱孔即可完成布设，对原有罐体承压结构的削弱幅度极小。整套装置的核心布设逻辑围绕搅拌轴的运动干涉边界展开：横向喷淋供水管路沿罐底曲率平缓贴壁敷设，管身距离罐底内壁预留80~120mm的排空间隙，所有管段的折弯处全部采用大圆弧过渡，不存在直角积液死角，管路末端的旋转喷淋头伸出位置恰好处于搅拌桨叶回转半径的内侧安全区间，和桨叶最低运转平面保留150mm以上的垂直安全距离，即便搅拌轴出现小幅径向跳动也不会发生剐蹭碰撞。喷淋头采用扇形广角喷射构型，

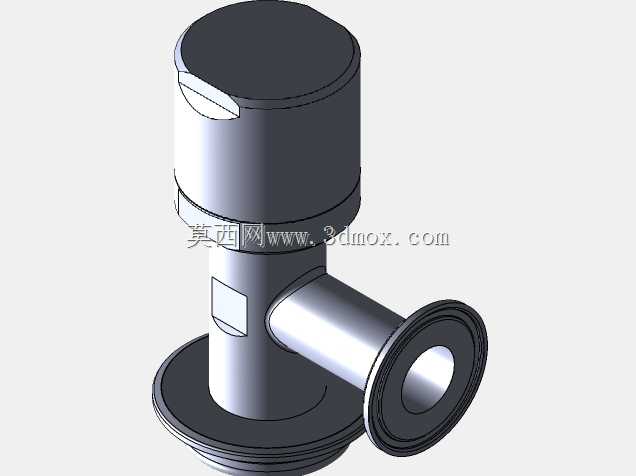

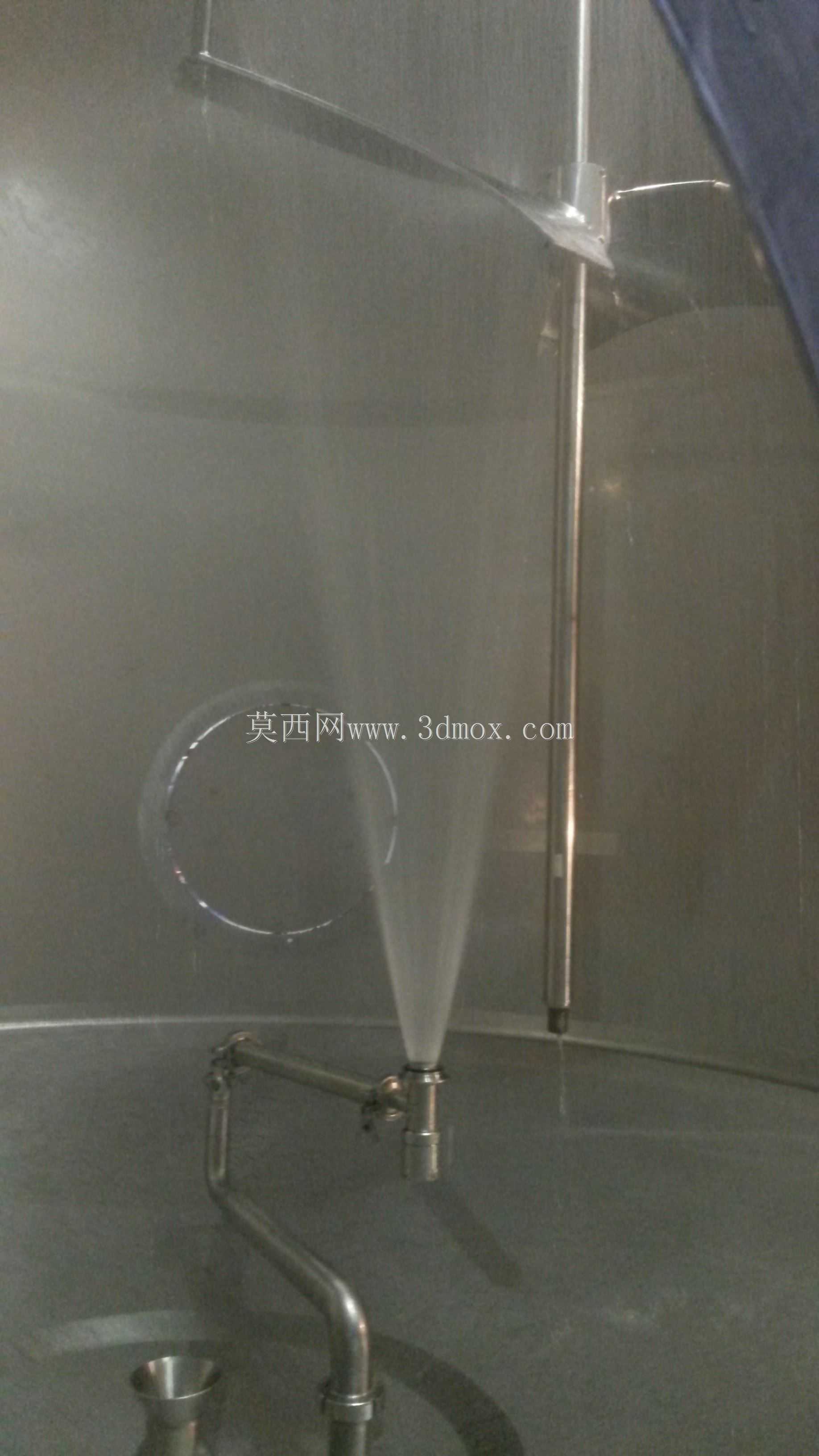

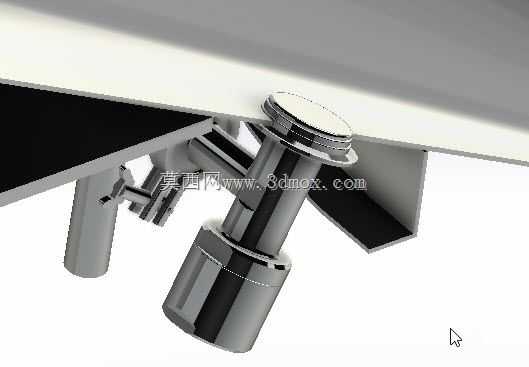

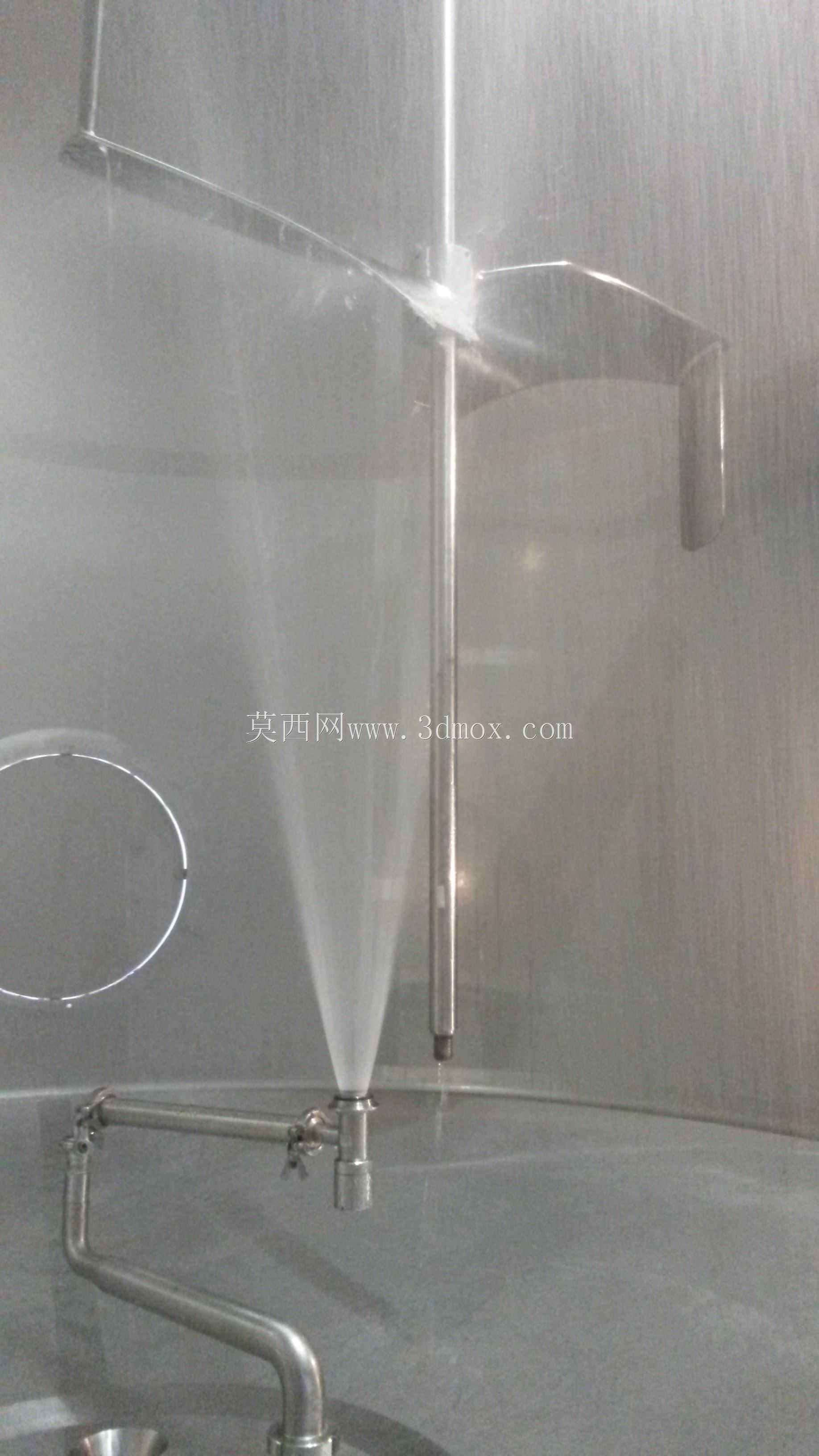

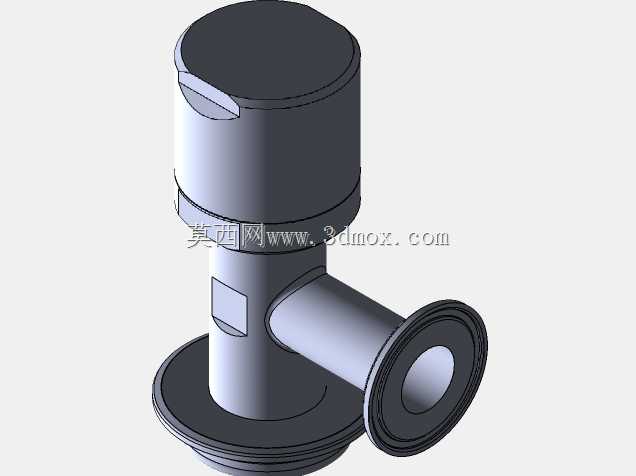

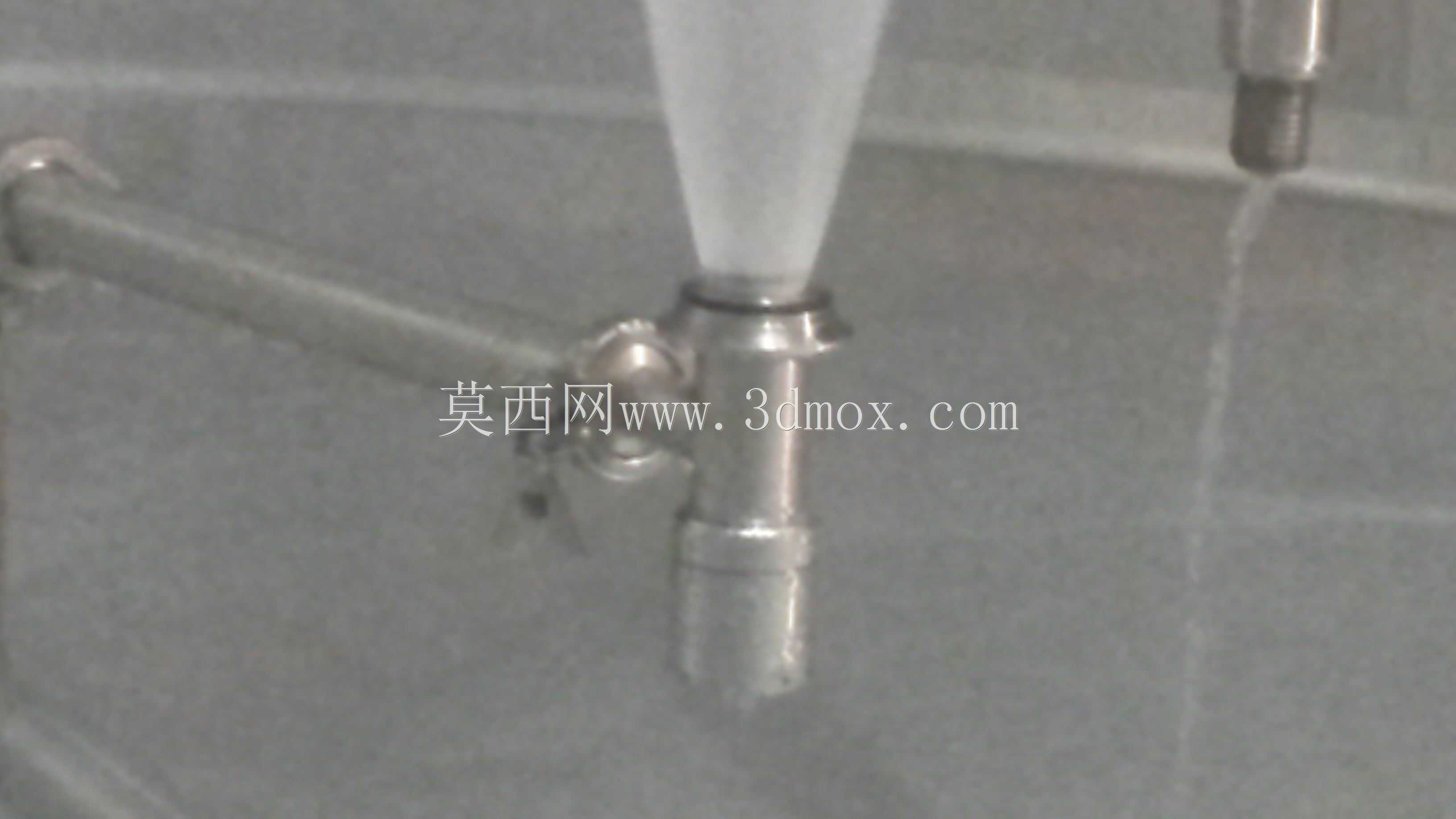

　　单头喷射覆盖角可达120度，工作时喷出的锥形清洗射流可以直接扫过搅拌器底部的轮毂端面、下层桨叶的下表面以及罐底中心最容易堆积沉渣的区域，搭配沿环向均布的3~4组喷淋点位，无需人工进罐就能完成全罐底的冲洗作业，在食品乳品、精细化工、生物发酵批次换产的场景下，能大幅缩短清罐的停机时长，避免残留物料交叉污染下一批次产品。设计阶段首先要锚定的边界参数是罐体内径与搅拌桨的回转外径，供水管路的所有固定管卡都焊接在罐壁内侧的加强衬板上，不直接在罐底封头上施焊，防止焊接应力造成罐底变形；穿舱位置的管路接口采用标准卫生级快装法兰，密封件选用耐温耐清洗溶剂的三元乙丙材质，既可以接入常温清水冲洗，也能通高温碱液、消毒溶剂完成在位灭菌清洗。

　　整套结构没有复杂的运动传动部件，喷淋头的旋转驱动力完全依靠清洗液自身的喷射反作用力驱动，不需要额外接入电机或者气动动力源，后期运维时仅需定期拆开喷淋头端盖清理喷孔处的结垢杂物即可，维护门槛极低。建模时所有管路的折弯半径、管卡安装间距、喷淋头的喷射角度都做了参数化关联，调整罐体直径时仅需修改环向布管的半径参数，就能自动适配不同容积的储槽，同时结构里特意避让了罐底出料阀的安装空间，喷淋管路和出料口的最短距离控制在200mm以上，冲洗下来的沉渣可以直接被水流裹挟冲向出料口，随残液一同排出罐外，不会在罐底形成二次淤积。
