德标渐开线花键内外啮合传动副

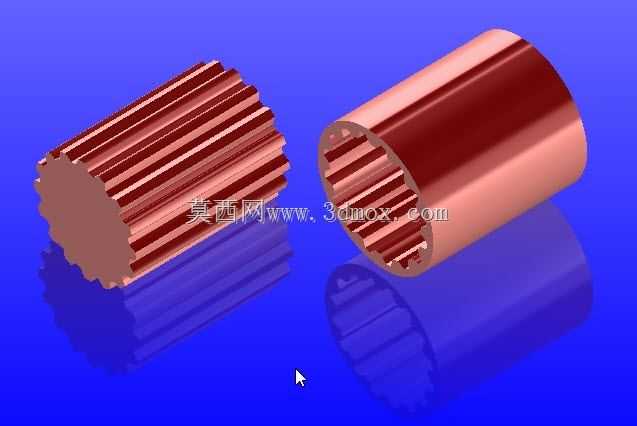

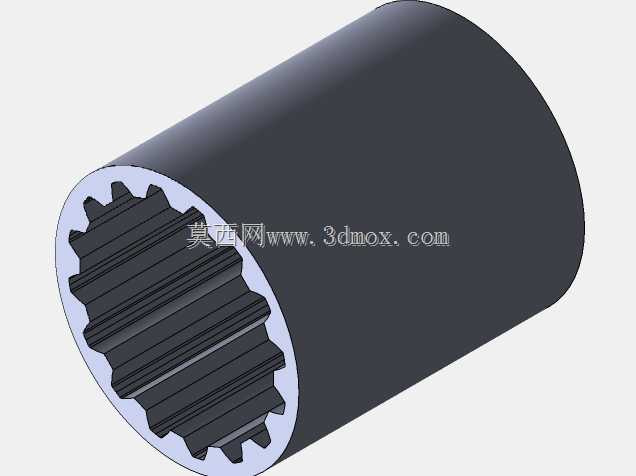

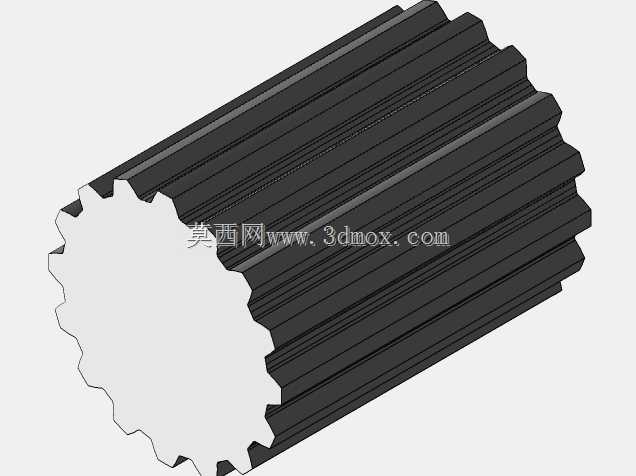

　　这套渐开线花键配合结构在重载传动场景里承担扭矩传递与轴向滑移导向的双重职能，常见于变速箱换挡机构、工程机械传动轴连接、机床主轴进给单元以及需要频繁拆装的动力输出端。外花键加工在实心轴段外圆，内花键成型于配套套筒内壁，二者齿形完全共轭，装配后沿轴向可顺畅滑动，周向则通过多齿同时啮合锁定相对转角，相比单键连接，载荷沿全齿宽均匀分布，接触应力更低，在冲击载荷与正反转频繁切换的工况下，齿面局部压溃与疲劳断裂的风险显著降低。建模阶段先依据齿形参数推导分度圆、基圆与齿顶齿根边界，通过扫掠成型单齿后阵列得到全部十六个轮齿，内花键则在套筒实体上切除对应齿腔，保证内外齿侧间隙处于合理配合区间，既避免间隙过大导致传动冲击异响，

　　也防止过盈量超标造成装配卡滞。外花键轴段两端预留光轴过渡区，齿端加工出导入倒角，内花键套筒端口同样设置导向锥面，现场装配时无需精准对位即可顺利推入，大幅缩减产线装配工时。套筒外壁为完整圆柱面，可直接与带轮、齿轮、联轴器等传动件的内孔配合，通过侧壁紧定螺钉或者端面压板实现轴向固定，轴段末端可加工螺纹孔安装锁紧挡圈，限制花键副的最大滑移行程，避免传动件脱出。齿向方向全程保持等截面齿形，没有锥度与鼓形修形，适配常规拉削、滚齿加工工艺，中小批量生产时内花键可采用拉刀一次成型，外花键通过滚齿机连续切削加工，量产经济性出色。多齿啮合的结构特性让这套花键副还具备自动对中效果，轴与套筒的同轴度误差可通过齿侧间隙微量补偿，

　　降低相邻支撑轴承的附加径向载荷，延长整套传动部件的服役周期。在需要传递大扭矩同时保留轴向滑动自由度的设备布局中，这种标准化花键连接无需额外定制异形连接件，直接选用对应规格的成品花键轴与花键套即可完成动力链路搭建，维护更换时也可快速拆换磨损件，减少设备停机时长。
