ANSI标准12齿30度压力角花键副

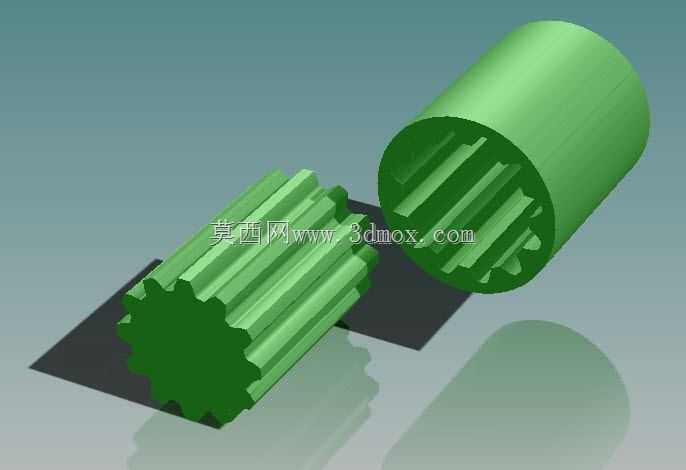

　　这套渐开线花键配合副采用ANSI 92.1径节制标准构建，外齿轴件与内齿套成对呈现，齿数12、压力角30度，属于短齿系列里定位精度与承载能力兼顾的连接形式。现场选型时这类结构最常出现在变速箱输出端、轮毂半轴、泵轴传动以及需要频繁拆装的动力传递工位，相比普通平键单键连接，多齿均匀啮合的接触面积大幅提升，扭矩沿圆周分散传递，齿面局部压应力更低，对中性也更好，高速回转下不会因键侧间隙产生偏心冲击。

　　建模阶段先按径节换算出分度圆、基圆与齿顶齿根参数，30度压力角的齿形相比常见20度渐开线，齿根厚度更大，抗弯强度突出，配合DP16/32的双径节制标注——齿顶高按32径节取值、齿厚与分度圆按16径节控制，属于美标花键典型的短齿制约定，能有效避免齿顶干涉、适配薄壁套筒类零件。外花键端部做了齿端倒角引导，内花键入口同样留出导入锥段，装配时无需精准对位即可顺利滑入，产线手动装配或自动化压装都能减少卡滞风险。

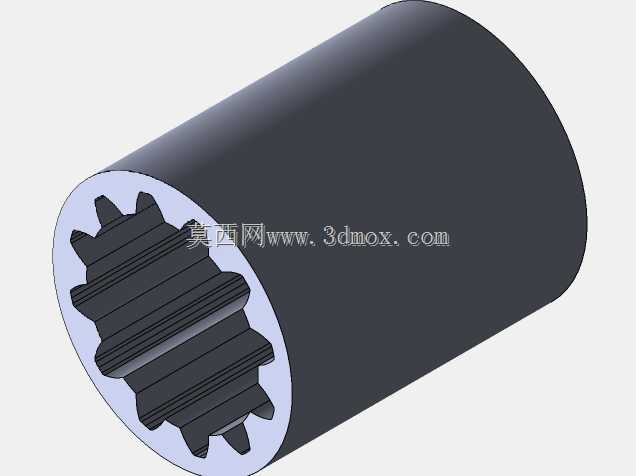

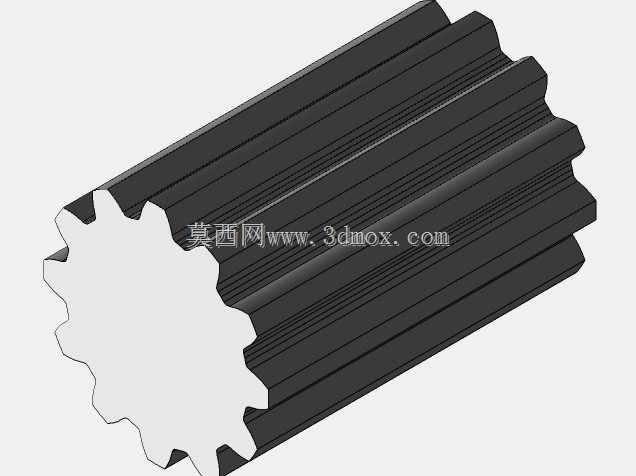

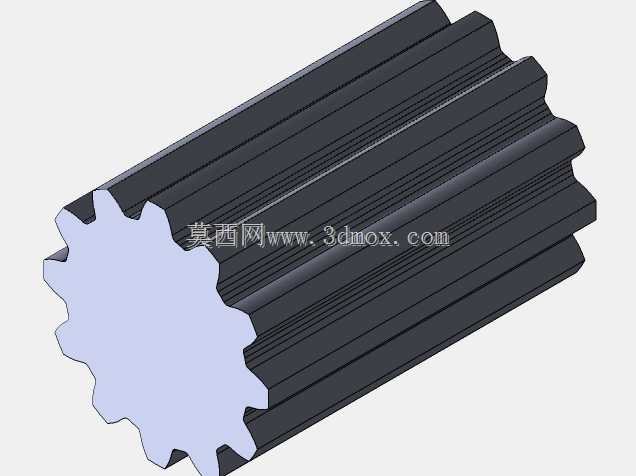

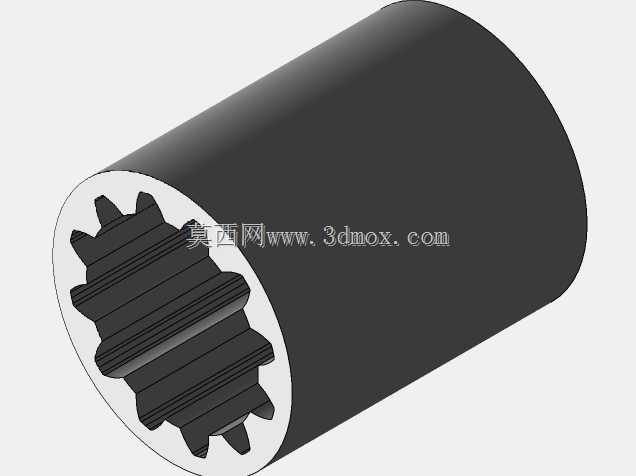

　　从安装边界看，外花键轴段为圆柱实体延伸，齿部全长与内花键套筒的内孔齿长形成啮合区间，套筒外圆保留完整圆柱面，既可以作为夹持位也能外接其他传动构件；配合间隙选用滑动配合等级时，套件可沿轴向滑移实现换挡、离合动作，选用固定配合等级时则靠齿面过盈或侧面锁紧实现无周向窜动的刚性传动。齿向方向全程平直，没有螺旋角，加工时可通过滚齿、插齿直接成型，内齿采用插齿或拉削工艺完成，量产场景下拉刀一次走刀即可成型全部内齿，效率与一致性都有保障。

　　校核层面要重点关注齿面接触强度与齿根弯曲强度，12齿的少齿方案在同外径下能获得更大的齿根圆弧，应力集中系数更低，30度压力角让径向分力占比提升，也更适合需要自动定心、不希望齿侧承受过大侧向载荷的工况。整套配合三维数模把齿廓渐开线、齿根过渡圆角、啮合侧隙都还原到位，结构工程师做传动总成布局时可直接套用外径、配合长度作为边界参考，也能据此推演花键副在载荷波动、正反转切换工况下的磨损趋势，避免出现键连接压溃、滚键这类常见失效。
