3D打印用螺纹嵌件手动压装工装

　　这款压装工装主要面向桌面级FDM 3D打印的后处理工序场景，解决3D打印塑料件内嵌铜质螺纹嵌件的压装精度问题，日常小批量打样、创客工坊、小型3D打印服务站点都能用到，替代过去用烙铁烫入、手锤敲入的粗放操作，避免嵌件歪斜、塑料件局部过热熔穿、嵌件深度不一致的常见问题。

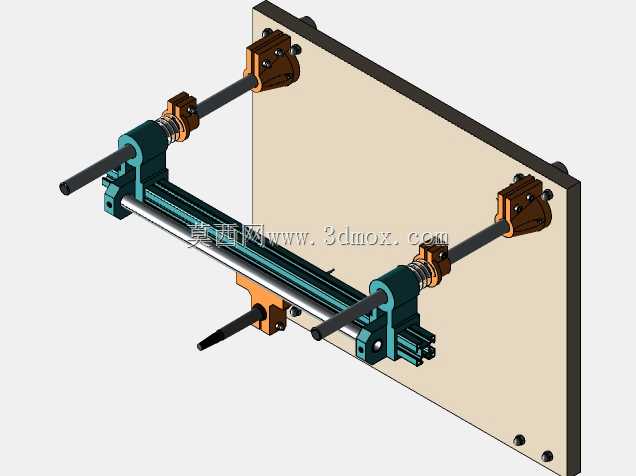

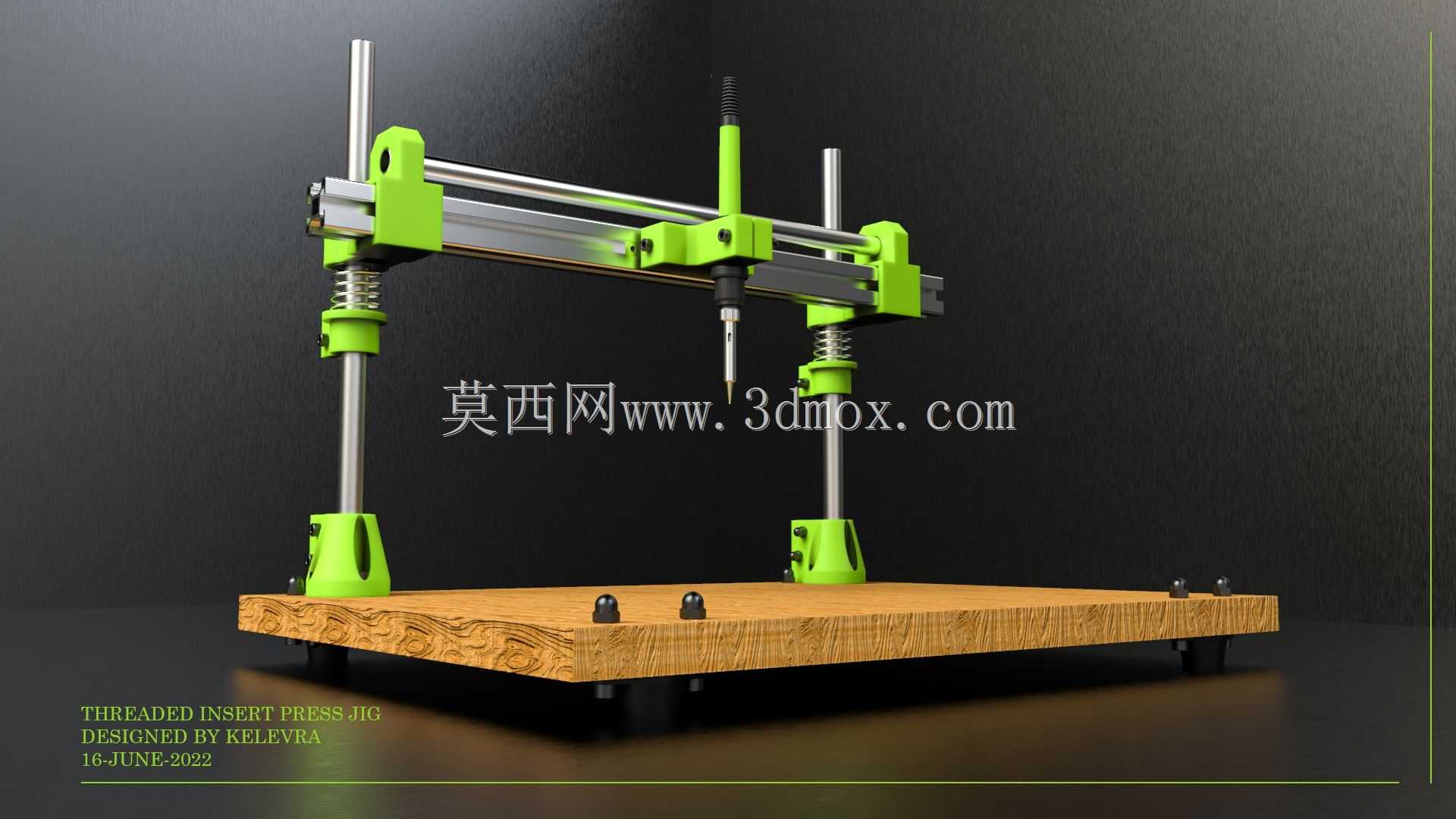

　　从结构功能来看，整套工装采用双导柱导向架构，两根垂直布置的光轴导柱固定在下方的木质工作台面上，导柱表面做了光滑处理，滑动横梁通过直线轴承与导柱配合，上下滑动时无卡滞、无径向窜动，保证压头的垂直下压轨迹精度。滑动横梁与下方底座之间的导柱上套有复位弹簧，下压完成后松开手柄，弹簧会自动将滑动横梁抬回初始位置，不需要手动提拉，操作连贯性更好。压头组件安装在横梁中部的滑块上，滑块可以沿着横梁的水平导轨左右滑动，适配不同尺寸打印件上不同位置的嵌件压装点，不需要反复挪动工件就能完成同一工件上多个位置的嵌件压装，调整时滑块带有锁紧结构，定位后不会在压装过程中移位。

　　设计思路上优先考虑了桌面使用的实用性，底座采用实木材质，一方面自重足够，压装时不需要额外固定在工作台面上，不会随压装动作移位，另一方面木质台面不会刮花3D打印件的表面，相比金属底座减少了工件表面的磕碰损伤。导柱的有效行程经过适配，刚好覆盖常规M2到M6规格螺纹嵌件的压装深度需求，不会出现行程过短压不到位、行程过长压坏工件的问题。压头采用可更换结构，针对不同规格的螺纹嵌件可以更换对应尺寸的压头，压头端部做了沉孔设计，刚好套住嵌件的上端定位柱，压装时不会出现嵌件偏斜的情况。

　　安装边界方面，整套工装的底座长宽尺寸适配常规桌面摆放，不需要占用太大的操作空间，导柱的垂直高度控制在常规操作的舒适区间，站立或者坐姿操作都不需要抬臂过高。水平横梁的滑动行程覆盖底座的大部分有效工作区域，只要是底座尺寸范围内的工件，都可以通过调整滑块位置完成压装。底座上预留了通用的工件定位孔位，可以根据常用工件的外形加装定位挡块，进一步提升重复压装的定位效率，不需要每次都手动对齐压点。

　　实际使用时，只需要将加热到指定温度的螺纹嵌件预放在打印件的预制孔位上，移动工件或者调整滑块位置让压头对准嵌件中心，下压手柄带动压头垂直下行，将嵌件平稳压入预制孔到设定深度，松开手柄后横梁自动复位，即可完成单颗嵌件的压装。相比传统的手工压装方式，双导柱的导向结构能保证嵌件压入后与工件表面垂直，不会出现斜嵌件导致的后续螺丝锁付滑牙、锁不紧的问题，弹簧复位的结构也降低了操作的劳动强度，连续压装几十颗嵌件也不会出现手部酸痛的情况。木质底座的减震效果也优于金属底座，压装时的冲击力不会直接传导到工作台面，减少操作时的噪音。滑块的水平调节结构也拓展了工装的适配范围，不管是小型的结构件还是尺寸稍大的打印外壳，都能在这套工装上完成嵌件压装作业，不需要额外制作多套专用压装工具，对于小批量的3D打印后处理场景来说，实用性和通用性都能满足日常使用需求。
