趸船驳船钢筋骨架结构三维设计

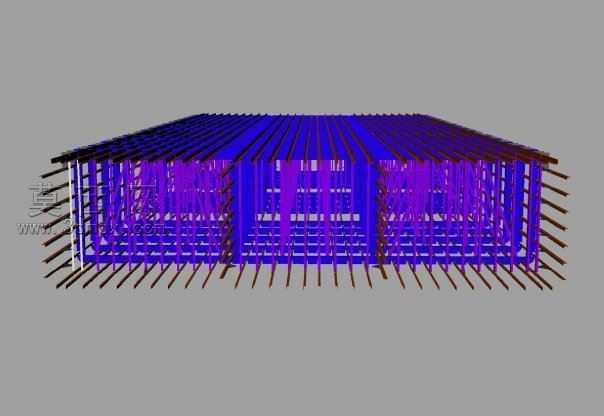

本作品为趸船（驳船）主体结构的钢筋骨架三维建模成果，建模过程围绕船体浮体的受力特性展开设计，首先依据趸船平底矩形驳船的典型形制确定整体外轮廓尺寸，搭建分层级的建模逻辑框架。建模阶段先完成船体纵向主受力筋的排布，沿船长方向通长布置的主筋严格遵循水运工程混凝土结构的配筋间距规范，逐根校准钢筋的走向与锚固长度，确保纵向受力体系的连续性；随后完成横向箍筋与竖向拉筋的布设，横向筋沿船宽方向形成闭合箍圈，将纵向主筋整体箍束固定，竖向拉筋则连接上下层钢筋网片，规避混凝土浇筑过程中钢筋移位的问题。模型中对船身隔舱位置的钢筋做了加密处理，隔舱作为驳船分舱抗沉的核心结构，其交接位置的钢筋做了弯折锚固的细节还原，清晰呈现节点处的钢筋穿插逻辑，避免不同方向钢筋出现碰撞冲突。材质设置上区分了不同功能的钢筋构件，主受力筋采用辨识度较高的深蓝色材质，箍筋与拉筋采用深棕色调材质，通过色彩差异快速区分钢筋层级，无需剖切即可直观观察内部配筋构造。渲染阶段采用中性灰色背景突出钢筋骨架本身，视角选取斜向等轴测视角，完整展现船体骨架的长、宽、高三个维度的结构形态，边缘做了轻微的抗锯齿处理，让每根钢筋的轮廓清晰锐利，既能够清晰呈现整体配筋的排布规律，也可以放大观察局部节点的钢筋构造细节。整个建模过程严格遵循水工钢筋混凝土结构的设计逻辑，所有钢筋的排布、间距、锚固长度均符合趸船结构的受力要求，可作为驳船结构配筋教学、施工交底的直观三维参考素材，帮助相关人员快速理解平底趸船内部的钢筋构造逻辑，降低二维图纸识读的难度。
