多级齿轮传动减速机三维结构设计

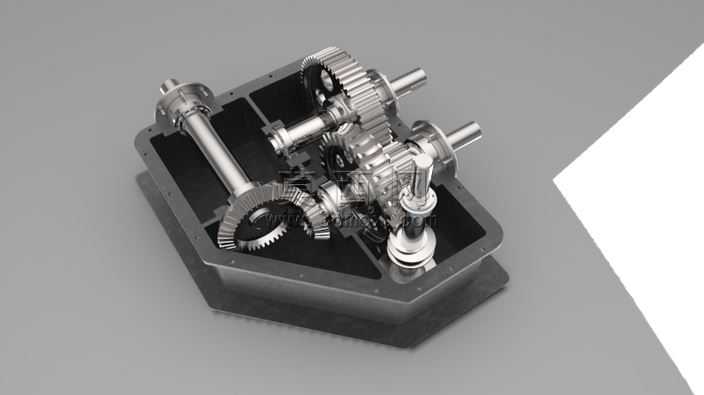

本作品为多级齿轮传动减速机的三维建模设计，整体采用箱体式封闭结构，在三维建模过程中严格遵循机械传动设计规范，先完成整体传动方案的参数化推演，确定各级齿轮的传动比、中心距、轴系排布位置后，逐一对各个零部件进行精准建模。首先构建的是减速机的外部箱体，采用一体式铸造型腔结构设计，建模时预留了各传动轴的穿装孔位、轴承安装位以及箱体连接的固定凸台，箱体边缘做了适配密封件的止口结构，保证装配后可以实现内部润滑介质的密封存储，避免运行过程中出现润滑油渗漏的问题。接下来完成各级传动组件的建模，包含多组不同模数、齿数的圆柱齿轮，齿轮建模时严格按照渐开线齿形参数生成齿廓，对齿面、齿根过渡圆角做了精细化处理，还原真实齿轮的加工形态，同时匹配对应的传动长轴，轴体上设计有齿轮定位轴肩、轴承安装轴颈、轴端锁紧结构，保证齿轮装配后不会出现轴向窜动。不同直径的传动轴按照传动层级平行排布，输入轴、中间传动轴、输出轴的位置经过反复校核，保证各级齿轮啮合的侧隙、接触面积符合传动要求，避免出现传动卡滞或异响问题。建模完成后对装配体进行干涉检查，逐一排查齿轮啮合区域、轴与箱体间隙、轴承与安装位的配合情况，调整存在干涉的零部件尺寸，确保所有部件装配关系合理。材质渲染阶段，为外部箱体赋予哑光铸铁材质，还原铸造箱体的粗糙金属质感；为传动齿轮赋予亮面调质钢材质，齿面做轻微的反光处理体现加工后的金属光洁度；为传动轴赋予铜合金与钢材结合的材质效果，区分不同轴段的功能属性；为轴承等标准件赋予轴承钢的亮面金属质感，整体渲染采用深蓝色纯色背景，突出减速机内部的传动结构细节，将箱体做半隐藏式的展示处理，可以清晰观察到内部多级齿轮的啮合排布、轴系的走向以及动力传递的完整路径。整个设计完整还原了多级齿轮减速机的内部构造，可用于机械原理教学演示、减速机结构设计参考以及相关传动方案的验证使用，清晰展现了定轴齿轮减速机构的动力传递逻辑，通过多级齿轮的齿数差实现转速降低、扭矩增大的传动功能，各部件的连接方式、装配关系都完全符合实际工业减速机的生产制造要求。
