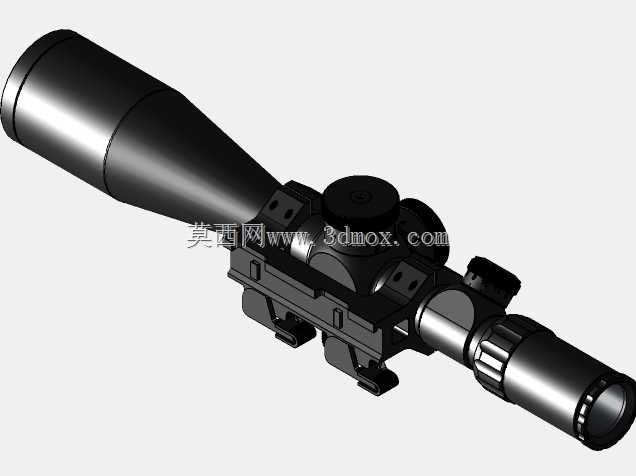

伸缩式战术瞄准具结构设计方案

　　在轻武器战术附件的结构设计体系中，伸缩式瞄准具的适配性设计一直是兼顾便携性与观测精度的核心方向，这类瞄准装置主要服务于中远距离精确射击场景，既需要满足携行状态下的紧凑尺寸要求，也要在展开状态下提供稳定的光路支撑与可靠的装夹定位。从实际使用场景来看，这类瞄准具多搭配中口径精确射击枪械使用，覆盖野外狩猎、战术训练、远距离目标观测等多个使用场景，设计过程中需要平衡光学组件的防护需求、调节机构的操作手感、不同枪械导轨的适配边界三个核心维度。

　　从功能特性层面拆解，这款伸缩式瞄准具采用分段式镜身结构，非使用状态下目镜段可向内收折纳入主镜筒内部，整体收纳长度较常规固定倍率瞄准具缩短40%左右，能够有效降低携行过程中镜身与周边装具的剐蹭概率，避免突出的镜身勾挂背带、树枝等障碍物。展开状态下镜身通过内置的弹性定位销实现节段锁止，锁止位置经过公差匹配，重复展开后的光轴偏移量控制在0.5MOA以内，不需要每次展开后重新进行弹道校准，能够大幅提升临战状态下的部署速度。镜身外侧的调节旋钮采用防滑齿纹设计，戴战术手套操作时也能获得清晰的触感反馈，高低、风偏调节的单档调节量对应100码距离上1/4英寸的弹着点偏移，符合主流精确射击的调节精度习惯。

　　设计思路上，这款瞄准具的结构排布优先保障光学通路的同轴度，所有滑动配合面均采用阶梯式密封结构，配合O型橡胶密封圈实现IP67级别的防水防尘能力，能够在降雨、沙尘环境下正常使用，不会因为外界杂质进入滑动间隙导致伸缩卡滞。镜身主体采用高强度铝合金一体切削成型，壁厚根据受力仿真结果做差异化设计，装夹基座位置壁厚加厚至3.2mm，承受枪械后坐冲击时不会产生结构形变，镜筒中段壁厚控制在1.8mm，在保证结构强度的前提下尽可能降低整体重量，整套瞄准具的重量控制在320g以内，加装在枪械上不会对全枪重心造成过大偏移，避免影响据枪稳定性。目镜位置设计了可旋动的视度调节环，适配不同视力水平的使用者，调节范围覆盖-3到+3屈光度，不需要佩戴眼镜也能获得清晰的分划视野。

　　外形尺寸与安装边界方面，收纳状态下整体长度为102mm，最大外径为32mm，展开后总长度为168mm，目镜端外径为36mm，不会遮挡枪械本身的机械瞄具视野，在瞄准具出现故障时可以直接切换机械瞄具应急使用。安装基座采用标准皮卡汀尼导轨接口，夹块宽度为21mm，适配市面上绝大多数带皮卡汀尼导轨的枪械，锁紧螺母采用内六角加防滑纹双设计，既可以用工具实现大扭矩锁紧，也能在无工具状态下手动拧紧实现临时固定，夹块与导轨的配合面做了防滑齿处理，锁紧后能够承受12号霰弹、7.62mm全威力弹级别的后坐冲击，不会出现移位、松动的问题。物镜端预留了滤光片安装螺纹，可以根据使用环境加装防反光滤光镜、强光抑制滤片等附件，目镜端预留了橡胶眼罩的安装卡槽，加装眼罩后能够避免后坐时镜身撞击眼部，同时也能阻挡侧面杂光进入视野，提升瞄准舒适度。

　　从结构细节来看，内部的分划板采用后置式安装设计，倍率调节时分划板尺寸不会随视场变化，弹道补偿标记的对应距离不会因为倍率调节产生偏差，更适合远距离射击时的弹道快速换算。伸缩段的滑动表面做了硬质阳极氧化处理，表面硬度达到HV400以上，反复伸缩操作不会出现表面磨损失去定位精度，镜身整体做了哑光黑色氧化处理，不会产生反光暴露射手位置。调节旋钮内部采用碟形弹簧预紧结构，调节过程中带有清晰的档位咔哒感，不会因为射击震动导致调节档位自行偏移，旋钮外侧设计了防护裙边，避免意外磕碰导致调节参数被误碰改变。
