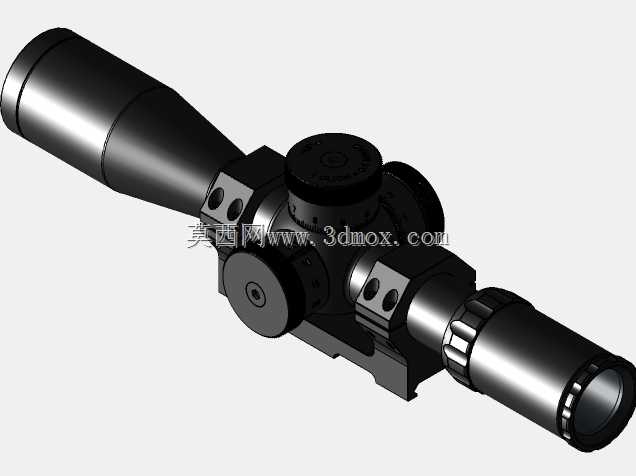

枪械配套可伸缩式光学瞄准装置结构

　　在实弹射击训练、远距离精准射击作业以及战术装备适配场景中，瞄准装置的适配性直接决定了射击精度与操作效率，这款伸缩式瞄准结构的设计，核心围绕不同射击距离下的视场调节需求、不同枪械导轨的安装兼容性展开，从结构层面解决固定倍率瞄准具近距离视场狭窄、远距离倍率不足的痛点。从功能特性来看，该结构采用多段镜筒嵌套的伸缩设计，每段镜筒的配合面均设计有导向止转筋条，避免伸缩调节过程中镜身发生周向转动，保证分划板的十字基准始终与枪管轴线保持垂直对齐，调节倍率时无需额外校正分划方向，操作时只需拉动前节镜筒即可完成倍率切换，镜筒配合位置设置有阻尼定位弹珠，在常用倍率档位会产生清晰的卡位反馈，射手在戴战术手套的情况下也能盲操作完成倍率调整，

　　无需将视线从瞄准视场中移开。设计过程中，首先确定了安装基准面的尺寸边界，底部的皮卡汀尼导轨适配结构严格按照标准战术导轨的槽宽、齿距参数设计，锁紧机构采用偏心凸轮压块结构，锁紧后无轴向窜动间隙，可适配市面上主流的突击步枪、狙击步枪顶部导轨安装位，安装后镜身中心轴线与枪管轴线的平行度公差控制在0.02mm以内，避免因安装偏差导致的弹道归零偏移。外形尺寸方面，收缩状态下整体长度控制在紧凑区间，可适配短管枪械在狭小空间内的携行需求，不会因镜身过长影响枪械在掩体、载具内的转向操作；完全伸出状态下镜筒长度可满足高倍率下的光路长度需求，物镜端的遮光罩采用嵌套式伸缩结构，不用时可完全收纳入镜筒内部，避免携行过程中磕碰损坏遮光罩壁，

　　同时减少外露结构勾挂装具的概率。从结构细节来看，镜身内部的变倍镜组滑动轨道采用硬质阳极氧化处理的铝合金材质，表面粗糙度控制在Ra0.8以下，保证变倍滑动过程顺滑无卡滞，同时具备足够的耐磨性能，可承受数千次伸缩调节而不出现配合间隙过大的问题；目镜端的视度调节环设计有防滑滚花，调节扭矩设置在0.15N·m到0.2N·m之间，既可以保证不同视力的射手调节到清晰视场，也不会因射击后坐力导致视度自行偏移。考虑到实际使用中会承受枪械射击的往复后坐冲击，所有镜段的连接位置均设计有防脱限位结构，即使在最大后坐加速度冲击下，伸缩段也不会从镜筒中脱出；内部镜组的压圈均采用细牙螺纹连接，并涂有中等强度螺纹锁固胶，避免后坐冲击导致镜组松动移位，

　　保证弹道归零的长期稳定性。分划板安装位置设计有独立的高低、风偏调节机构，调节旋钮采用每档0.1密位的咔哒定位结构，调节精度满足远距离射击的弹道修正需求，旋钮外部设计有防护盖，非调节状态下可盖住旋钮，避免携行过程中误碰导致分划偏移。在安装边界设计上，除了底部的标准导轨接口，镜身顶部还预留了微型红点瞄准镜的安装接口，可作为主瞄准具搭配备用红点使用，满足近距离快速瞄准与远距离精准射击的切换需求；镜身侧面预留了战术灯、激光指示器的安装槽位，无需额外加装导轨片即可拓展配套附件，减少整体安装高度，降低瞄准基线过高带来的暴露风险。整体结构的壁厚经过有限元受力仿真优化，在保证12号口径霰弹、大口径步枪弹后坐冲击下结构强度足够的前提下，尽可能削减非受力位置的壁厚，控制整体重量，避免因镜身过重导致枪械前端重心偏移过大，影响长时间据枪的稳定性。镜筒外表面采用哑光硬质氧化处理，无反光镀层，避免在光照环境下产生反光暴露射手位置，同时表面具备良好的耐刮擦性能，日常携行使用中不易产生划痕。
