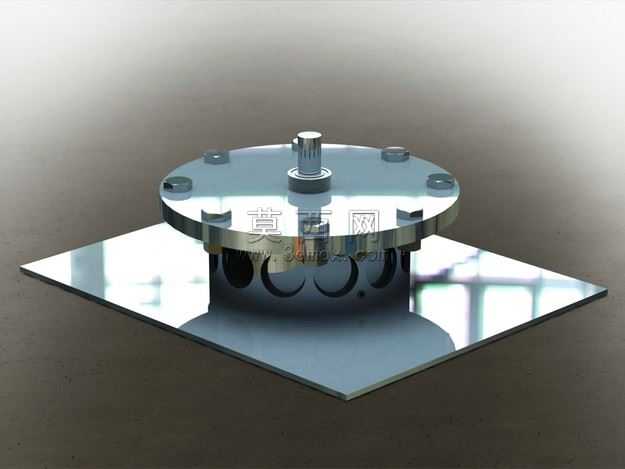

本作品为多通路工位旋转式流体换向阀的三维数字化模型,建模阶段以参数化特征构建为核心逻辑,首先完成中心旋转主轴的基准定位,以中心轴为阵列基准,对阀盘上的周向安装孔、密封压合点位进行环形等距阵列,保证每一个外接管路接口的位置度公差符合流体阀件的装配要求。阀盘主体采用圆盘式扁平化结构设计,中心设置驱动轴安装位,轴位与阀盘结合处做凸台加强结构,避免旋转驱动过程中应力集中导致的结构形变。阀盘周向均匀布置多个外接管路接头,接头采用外伸式圆柱接口设计,每个接口对应一个独立的流体通路,通过阀盘的定角度旋转,可实现不同通路之间的流体流向切换,满足多工位流体分配、换向的工况需求。建模过程中对阀盘与安装基板的贴合面做了平面度约束,密封点位预留了密封件的安装槽位,保证阀件在工作状态下的密封性能,避免流体渗漏。渲染阶段采用金属哑光材质模拟工业阀件常用的不锈钢或铸铝材质效果,对管路接头的端面做倒角高光处理,还原机加工零件的真实质感,安装基板采用浅灰色哑光板材材质,突出阀组主体的结构轮廓,场景采用均匀漫反射光照,无强烈阴影遮挡,可清晰展示阀件的整体布局、接口分布与旋转配合关系。结构设计上充分考虑了旋转动作的顺畅性,中心轴与阀盘的配合采用间隙配合参数预留,周向布置的固定点位可将阀组稳定安装在设备基板上,外接管路接口的尺寸统一,可适配同规格的流体输送管路,整体结构紧凑,通路切换逻辑清晰,可用于流体实验台、多管路物料分配设备、小型化工流体输送系统的阀组选型参考与结构设计验证,通过三维建模可提前校验旋转过程中各管路的干涉情况,优化通路切换的工位角度,减少物理样机试制过程中的反复修改成本。
