挂车用紧急中继制动气阀三维结构设计

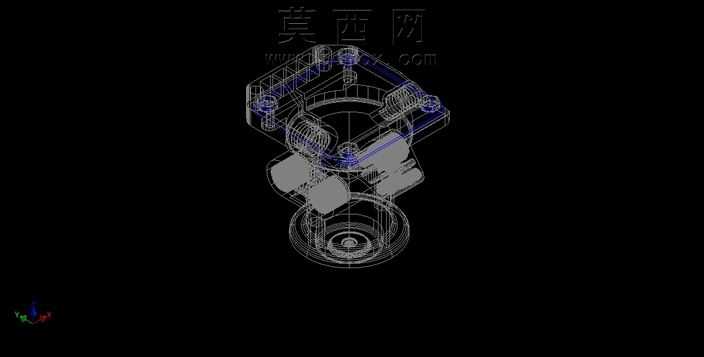

本作品为挂车压缩空气制动系统配套的紧急中继阀三维建模成果，建模阶段严格遵循气动阀件的工程设计规范，先梳理阀件的气路逻辑与功能需求：该阀需实现制动信号中继、紧急状态下自动触发制动的核心功能，建模时先搭建整体装配骨架，以阀体的进气腔、控制腔、出气腔三大腔体为定位基准，依次完成上阀盖、膜片组件、阀芯总成、复位弹簧、下阀座、连接法兰等所有零部件的参数化建模，每一处密封槽、通气孔、安装螺孔的尺寸都匹配气动阀件的通用设计标准，保证各零件装配时无干涉，活动部件的行程符合制动气路的响应要求。渲染阶段采用半透明线框叠加实体的展示方式，将阀体外壳设置为半透明白色材质，内部的阀芯、弹簧、膜片等核心动作部件以灰度实体材质区分，气路连通区域辅以淡蓝色高亮标识，既可以清晰呈现阀件的外部轮廓与安装接口形态，也能直观展示内部的气路走向与零件配合关系，方便使用者快速理解阀件的工作原理。材质设置上，针对不同零件的实际加工材质做了对应区分：铸铝材质的阀体外壳设置了细腻的磨砂金属质感，橡胶材质的密封膜片添加了轻微的漫反射柔化效果，钢制弹簧与阀芯部件做了镀锌金属的光泽处理，密封橡胶圈则设置了哑光黑色橡胶材质，所有材质参数都贴合工业阀件的真实外观，没有过度夸张的特效处理，保证模型的工程参考价值。结构设计上充分考虑了挂车制动的工况需求，进气端设置了大口径通气截面保证气流量充足，控制腔的膜片有效面积经过匹配计算，可实现小压力信号控制大流量气路通断的中继功能，紧急制动触发机构的锁止与复位结构做了冗余设计，避免行车过程中出现误动作或者失效问题，所有安装接口的位置与尺寸都匹配威伯科挂车阀件的通用安装标准，可直接用于制动系统的装配校验、原理教学或者改型设计参考。整个建模过程全程遵循自上而下的设计思路，先确定整体功能与安装尺寸边界，再拆分细化每个零件的结构，所有配合面都做了公差适配设置，活动部件的运动行程预留了合理的间隙，既保证装配精度，也符合实际加工与装配的工艺要求。
