点50勃朗宁穿甲弹药结构三维数模

　　做轻武器配套结构设计快十二年，经手的弹药类适配结构数模没有一百也有八十，这次拿到的.50 BMG穿甲弹结构数模，是做重机枪供弹具、弹道测试工装、装甲防护打靶试验台设计时绕不开的核心参考件。很多刚入行的结构工程师做这类配套设计时，总觉得弹药是标准件不用细抠尺寸，实际上不同批次、不同功能的同口径弹药，弹头弧形部曲率、弹壳肩部锥度、底缘厚度的细微偏差，都会直接导致供弹卡滞、闭气不严甚至膛炸风险，所以精准的全尺寸三维数模是所有配套设计的基础。

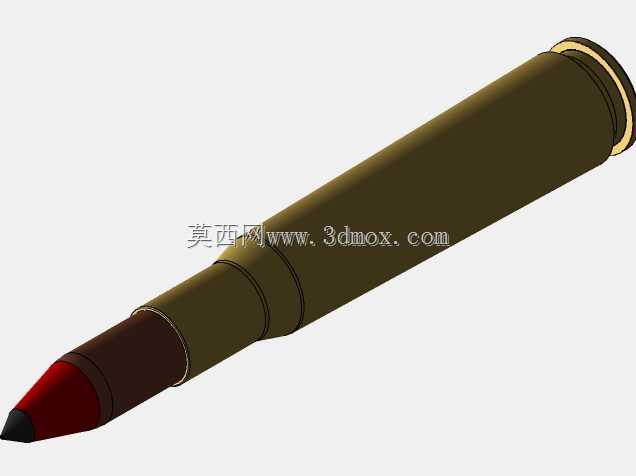

　　从实际应用场景来说，这个数模覆盖的使用场景非常明确：首先是12.7mm口径重机枪的供弹机构设计，不管是弹链供弹的受弹器、进弹坡轮廓修形，还是弹匣供弹的抱弹口尺寸确定，都需要完全贴合弹药的外形轮廓做间隙配合设计，间隙留小了会出现推弹阻力过大、双弹进膛的故障，留大了则会出现弹头歪斜、底火撞击偏位的问题，数模里把弹壳的锥度、弹头圆柱部的直径公差、底缘的突出厚度都做了精准还原，做配合面设计时可以直接提取轮廓做布尔运算，不用反复查纸质标准换算尺寸。其次是装甲防护测试的工装设计，做穿甲性能试验时，弹药的装夹定位、测速线圈的安装位置，都需要匹配弹药的外形尺寸，尤其是穿甲弹的弹芯位置，数模里做了分层结构展示，弹芯、被甲、铅套的装配关系清晰，做装夹时可以避开弹芯对应的弹体位置，避免装夹力导致弹芯偏移影响测试精度。

　　说到功能特性，这款穿甲弹和普通.50口径弹的核心区别就在弹头结构，数模里完整还原了硬质合金弹芯的外形，弹芯头部的锥角、圆柱部的长度、尾部的收口结构都和实物一致，被甲的厚度、铅套的填充间隙也做了准确建模，做弹道仿真分析时，可以直接给不同结构部分赋予对应的材料参数，不用再单独拆分零件建模。弹壳部分的设计细节也没有省略，弹壳口部的收口抱紧力对应的过盈量、底火室的深度、传火孔的位置和直径都有体现，做弹药击发的动力学仿真时，这些细节直接决定了仿真结果的准确度，很多网上能找到的简化弹药数模都把这些结构省了，做出来的仿真结果和实际测试差出百分之二三十都很常见。

　　设计思路上，这个数模是完全按照实物的加工装配顺序做的参数化建模，从弹壳的冷挤压成型工序对应的各段壁厚变化，到弹头被甲的冲压包覆结构，再到底火的压装深度，每一个特征都对应实际加工工艺，不是那种随便拉个旋转体凑外形的模型。我之前做某型车载重机枪的供弹槽改进设计时，一开始用的是简化弹形数模，仿真时供弹顺畅度完全达标，实际打样测试时每打二十多发就会出现一次卡弹，拆了故障件反复测量才发现，简化模型把弹壳肩部的过渡圆角做小了0.2毫米，实际进弹时这个位置会和受弹器的导弹板发生剐蹭，后来换了这种全细节的数模重新做干涉检查，调整了导弹板的轮廓，再测试时连续打了两千发都没出现同类故障。

　　外形尺寸和安装边界这块，做配套设计时最需要关注几个关键尺寸：首先是全弹总长，这个尺寸直接决定了弹膛的长度、供弹行程的设计，数模里的全弹尺寸完全符合北约标准的公差范围，做膛内结构设计时可以直接以此为基准确定弹膛坡膛的位置；其次是弹壳底缘的直径和厚度，这个是抽壳钩设计的核心依据，抽壳钩的抓壳深度、抱弹力都要匹配底缘的尺寸，数模里底缘的倒角、底部的凹坑结构都做了还原，做抽壳钩的轮廓设计时可以完全贴合，避免抽壳时滑脱；还有弹头的弧形部母线，这个尺寸不仅影响外弹道性能，做进弹坡设计时，进弹坡的角度必须和弹头弧形部匹配，否则推弹入膛时会刮伤弹头被甲，影响射击精度，数模里的弹头弧形部是按照实物的双圆弧母线做的，不是单圆弧的简化结构，做进弹坡修形时可以直接提取母线做相切配合，不用反复修模试错。

　　另外做防护试验的工装设计时，这个数模的分层结构也非常实用，比如做穿甲过程的有限元分析时，可以直接把弹芯、被甲、铅套分别导入仿真软件，赋予对应的材料本构参数，不用再单独拆分零件，省了大量建模时间。我之前帮客户做防弹衣插板的抗弹性能仿真，一开始用的是整体式弹头模型，仿真出来的穿深比实际测试高了近10毫米，后来换了这种带内部结构的数模，把弹芯的硬质合金、铅套的软金属、被甲的铜材参数分别设置，仿真结果和实际打靶数据的误差控制在了5%以内，完全满足工程设计的要求。

　　很多刚接触军工配套设计的工程师总觉得弹药结构简单，不就是个旋转体，实际上每一个尺寸、每一处倒角、每一层结构的配合，都是经过几十年上百次试验迭代出来的，差一丝都会影响性能甚至带来安全隐患，这种全细节的参数化数模，能帮设计人员避开很多没必要踩的坑，不管是做供弹机构、测试工装还是弹道仿真，都能大幅减少反复试错的成本，提升设计效率和可靠性。
