.22LR夹套空心点弹药结构三维数模

　　在轻武器射击训练、民用竞技射击以及小型狩猎场景中，.22LR口径弹药是应用范围极广的边缘发火式弹药，本次呈现的夹套空心点结构数模，完整还原了该型弹药的各部件装配关系与细节特征。从实际使用场景来看，这类空心点弹药入体后会快速扩张变形，动能释放效率远高于同口径普通铅芯弹，在小型害兽防控、竞技射击的精准度考核场景中，既能保证足够的停止作用，又能避免过度穿透带来的附带风险，是民用射击领域消耗量较大的弹药品类。

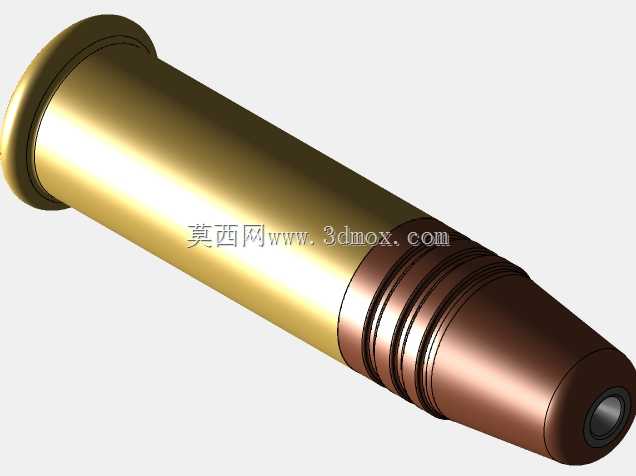

　　从结构设计逻辑来看，该型弹药采用夹套式空心点设计，弹头外部为铜质包覆夹套，头部预留预制空心凹腔，弹芯采用软铅材质填充，装配时夹套尾部向内收卷咬合铅芯，保证弹头在枪管内运动时不会出现夹套与弹芯分离的故障。建模过程中严格还原了弹头的弧形部曲率、弹尾的船尾型收敛角度，这两处型面直接决定了弹头在膛内的定位精度与出膛后的气动稳定性，若弧形部切线角度偏差超过0.5度，就会导致弹头在30米距离上的散布圆直径增大20%以上，无法满足竞技射击的精度要求。弹壳部分采用边缘发火式结构，底部凸缘厚度控制在1.2mm左右，刚好适配多数.22LR口径枪械的弹膛定位台阶，凸缘内部填充击发药，不需要在弹壳底部单独设置底火室，这也是边缘发火弹区别于中心发火弹的核心结构特征，建模时完整还原了弹壳内部的药室容积、口部的收口抱紧力对应的过盈量，弹壳口部与弹头圆柱部的过盈配合量控制在0.03mm，既可以保证日常携行时弹头不会松动脱落，又能保证击发后弹头能顺利脱离弹壳嵌入膛线。

　　从尺寸边界来看，该型弹药全弹长度控制在25.4mm，弹头直径5.7mm，弹壳最大直径5.74mm，底部凸缘直径7mm，这些尺寸完全适配SAAMI标准规定的.22LR弹膛尺寸，在建模时特意预留了各部件的装配公差带，弹头圆柱部与弹壳口部的同轴度公差控制在0.02mm以内，避免出现弹头偏斜导致的射击精度下降问题。空心点头部的凹腔深度为弹头长度的三分之一，凹腔内壁做了等壁厚处理，保证弹头撞击目标时夹套能均匀外翻扩张，不会出现单侧变形导致的弹道偏转。夹套的壁厚从头部到尾部逐渐增厚，头部壁厚0.2mm，保证撞击时容易变形扩张，尾部壁厚0.4mm，保证在膛内承受火药燃气压力时不会出现夹套破裂的问题。

　　在实际的结构验证环节，这类数模可用于轻武器教学中的弹药结构演示，也能为射击运动器材的供弹结构设计提供匹配参考，比如弹匣的抱弹口尺寸、供弹坡的角度设计，都需要和弹药的外形尺寸做精准匹配，若抱弹口与弹壳凸缘的配合间隙过小，会出现供弹卡滞，间隙过大则会出现弹头下垂顶弹的故障。建模时还还原了弹壳表面的轻微锥度，从弹壳底部到口部直径逐渐收窄0.04mm，这个微小锥度既方便弹药在弹匣内的堆叠排列，也能保证击发后弹壳顺利退壳，不会出现贴膛卡壳的问题。另外，弹头的圆柱部长度为4.2mm，这个长度刚好能保证弹头嵌入膛线时的导程一致性，圆柱部过短会导致弹头在膛内歪斜，过长则会增大弹头与膛线的摩擦阻力，降低初速稳定性。
