波纹型加强结构金属钣金板件

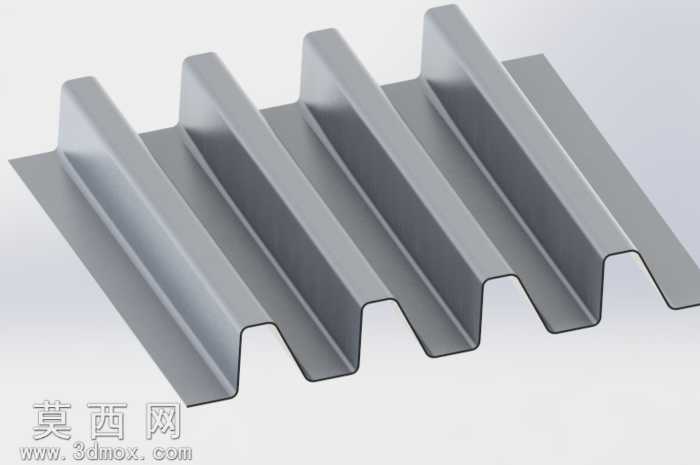

该金属板件采用三维参数化建模方式完成全流程设计，建模阶段优先以钣金模块为核心搭建基础特征，首先绘制平整的金属薄板基体草图，设定符合常规钣金加工的均匀壁厚，保证板材整体厚度一致，适配常规冲压折弯加工的工艺要求。在结构设计上，核心特征为等间距排布的连续梯形波纹凸起，每一道波纹的折弯半径、凸起高度、槽体宽度均保持统一参数，相邻波纹之间通过平整的板段衔接，波纹的折弯处做了符合钣金加工工艺的圆角过渡处理，避免尖锐直角带来的应力集中问题，同时也能减少冲压加工过程中板材开裂的风险。建模过程中严格遵循钣金展开的工艺逻辑，所有折弯特征的参数均匹配常规冷冲压加工的精度要求，可直接生成对应的展开下料图用于生产加工。材质设置阶段选用了哑光金属材质，调整材质的反射参数与粗糙度参数，还原冷轧钢板经过冲压加工后的真实表面质感，渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现每一道波纹的立体轮廓与折弯处的光影过渡，直观展现板件的结构形态。设计思路上，这种连续波纹结构能够在不增加板材整体厚度的前提下，大幅提升金属板的抗弯强度与结构刚性，相比同厚度的平整金属板，抗形变能力有显著提升，可作为设备防护面板、建筑装饰衬板、导流槽构件等场景的基础零件使用，整体结构简洁规整，没有多余的冗余特征，加工难度低，适合批量冲压生产，建模过程中所有特征均保留完整参数，可根据实际使用需求灵活调整波纹间距、凸起高度、板材整体长宽尺寸与壁厚参数，快速适配不同的使用场景。
