弹性联轴器全套零件结构三维设计

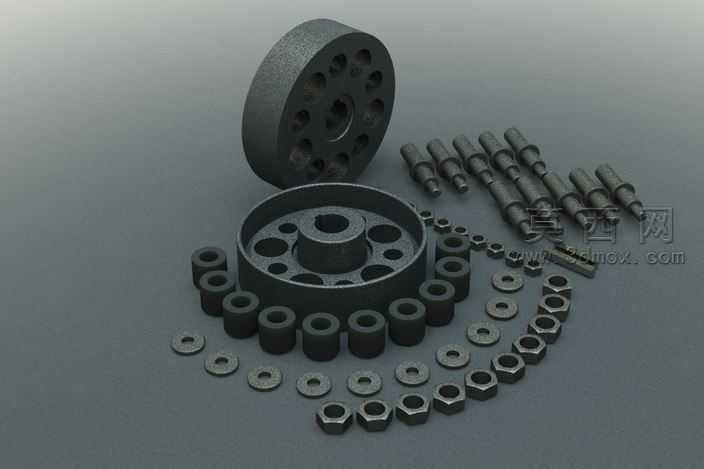

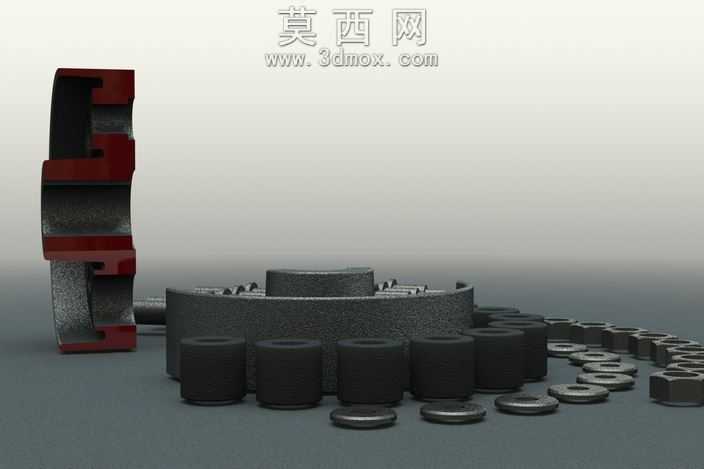

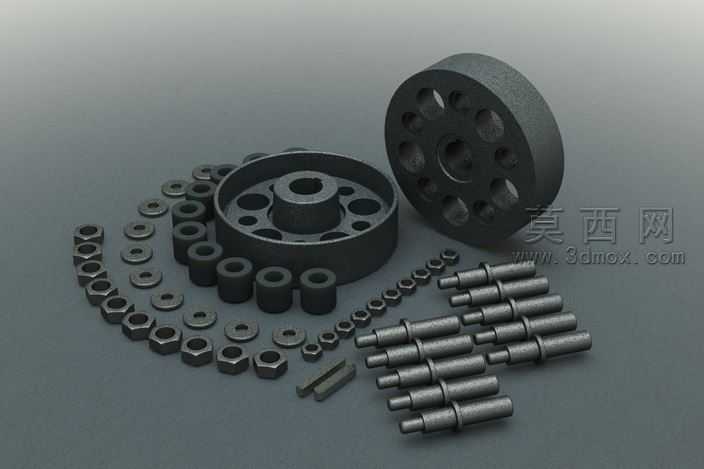

本作品为弹性联轴器的全套零件三维建模设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，完整还原了弹性联轴器的全部组成结构，包含两个带安装孔的半联轴器主体、多组弹性缓冲套、配套的连接螺栓、锁紧螺母、定位销轴等全部配套零件，每个零件都按照实际加工尺寸进行1:1等比例构建，确保各零件之间的装配公差符合机械设计的配合要求。建模过程中，针对半联轴器主体的多孔结构进行了精细化处理，对盘体上的减重孔、螺栓过孔、弹性套安装孔都做了同轴度与位置度的参数约束，保证孔位分布均匀对称，符合实际产品的加工工艺要求；弹性缓冲套部分采用了符合橡胶材质特性的建模逻辑，还原了缓冲套的柱形结构与安装卡槽特征，能够直观体现弹性联轴器缓冲吸振、补偿两轴偏移的工作原理。渲染阶段采用哑光深灰金属材质模拟联轴器主体的铸铁或铸钢质感，对金属零件的边缘做了细微的倒角处理，还原真实机械零件的加工细节，弹性套部分采用略带哑光的深色橡胶材质，区分不同零件的材质属性，整体渲染光影柔和，能够清晰展示每个零件的结构特征与装配关系。设计思路围绕弹性联轴器的实际功能展开，完整拆分了产品的装配层级，既可以展示整体装配状态，也可以单独查看每个独立零件的结构细节，能够直观呈现弹性联轴器依靠弹性元件变形来补偿两轴相对位移、缓冲传动冲击的结构特点，所有零件的建模都保留了完整的参数化特征，方便后续根据不同的轴径、传动扭矩需求调整尺寸参数，适配不同的传动场景使用需求，整套模型结构完整，细节到位，能够清晰展现弹性联轴器的全部结构组成与装配逻辑。
