带安装底座的加强筋焊接轴支座结构

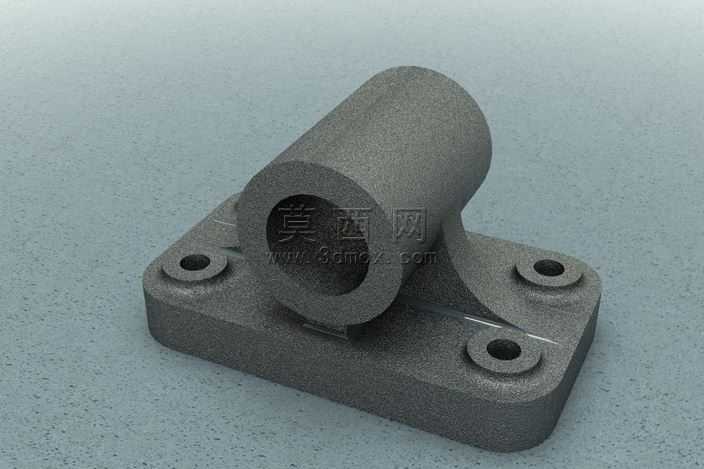

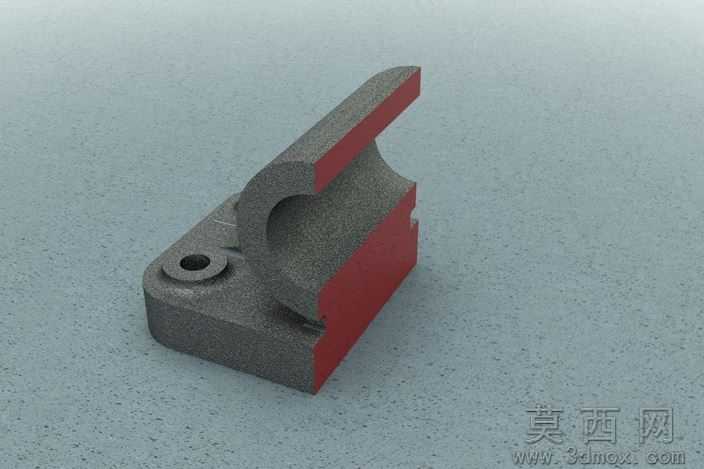

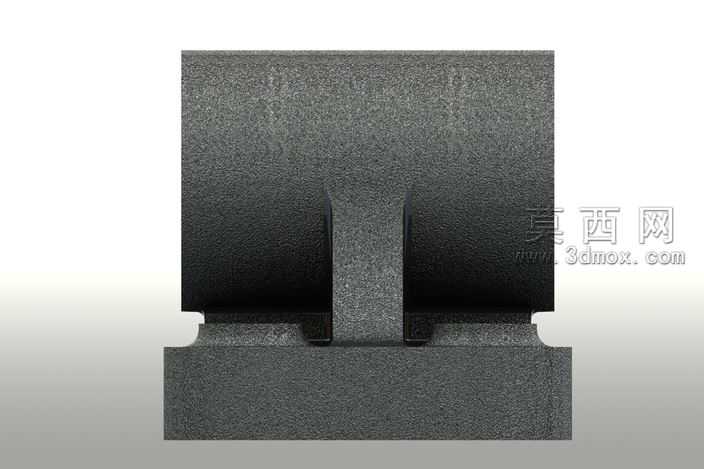

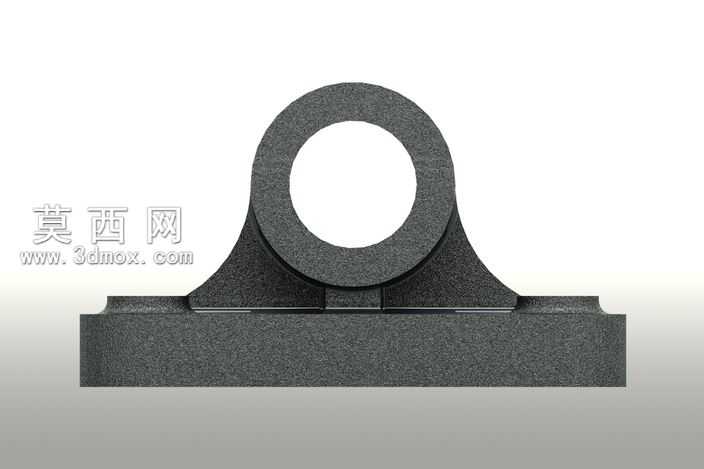

车间里焊接轴类支座最常出现的失效，从来不是轴孔本身的磨损，而是底座与轴筒衔接处的焊缝受交变载荷扯裂，尤其是设备启停瞬间的径向冲击力，会顺着轴筒外壁直接撕扯焊缝根部，不少现场返修的工件都能看到焊缝边缘沿着应力线延伸的裂纹。这款支座的结构设计刚好掐中了这个加工与使用的双重痛点，没有刻意堆厚板材增加自重，而是在轴筒与底座的衔接位置做了渐变式的加强筋过渡，筋板的弧度没有做成生硬的直角，而是顺着轴筒的外圆曲面自然延伸到底座平面，既减少了焊接时的应力集中点，也让载荷能顺着筋板的曲面均匀分散到底座的四个安装孔位周边，不会把力全攒在焊缝位置。底座上的四个沉头安装孔做了锪平处理，现场安装时不用再额外打磨底座接触面，紧固件拧入后能完全贴紧沉孔台阶，不会因为螺栓头突出导致支座安装倾斜，轴孔与安装面的平行度公差能靠加工时的一次装夹保证，省去了后续配刮的工序。轴筒的内孔没有做多余的台阶结构，通长的光孔适配不同长度的焊接轴穿入，轴筒端部的倒角刚好能容纳焊接时的焊脚堆积，不会因为焊料溢出导致轴件无法插装到位。筋板与轴筒、底座的衔接位置都留了1.5mm的焊接退刀缺口，焊接时焊枪能伸到衔接根部，不会出现虚焊、假焊的问题，焊后打磨焊道时也不会伤到相邻的配合面。底座的边缘做了小半径的倒钝处理，搬运安装时不会划伤操作人员，也避免了边缘应力集中导致的底座变形。实际加工时，底座板材下料后可以先铣平安装面，再与预制好的轴筒、筋板组焊，焊后只需要对轴孔做一次精镗就能保证同轴度要求，不用反复翻面装夹找正，能省不少加工工时。这种结构用在中小型输送设备、工装夹具的转轴支撑位置，能承受频繁启停的径向载荷，焊缝位置的返修率比普通无筋支座低六成以上，安装时也不需要额外做调整垫片，靠加工精度就能保证轴的水平度，长期运行也不会出现底座松动、轴孔偏磨的问题。
