标准尺寸模块化钢结构节点三维设计

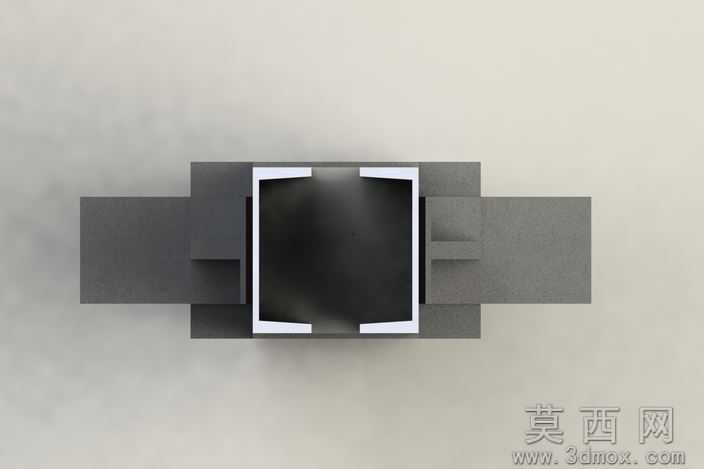

本作品为标准尺寸模块化钢结构节点的三维建模设计成果，采用SolidWorks软件完成全参数化建模流程，建模阶段严格遵循钢结构设计规范中对节点构件的尺寸公差要求，对组成节点的H型钢、加劲肋、连接卡槽等结构逐一进行特征绘制，通过拉伸、切除、阵列等基础建模命令完成各部件的几何形态构建，同时对构件间的装配关系进行完全约束，确保各部件拼接位置无干涉、装配间隙符合工程实际要求。渲染阶段采用哑光金属材质模拟真实钢结构的表面质感，调整材质的粗糙度、反射率参数还原热轧钢材的哑光金属特性，搭配中性浅灰色背景与柔和的漫反射光照，清晰呈现节点各部分的结构层次与连接关系，避免过强反光对结构细节展示造成干扰。从结构设计来看，该节点采用多向插接的模块化设计思路，将不同方向的型钢连接部位整合为一体化核心节点，各型钢通过预设的卡槽与核心块实现精准定位，无需额外复杂连接件即可完成多构件的刚性连接，所有构件均采用统一标准尺寸设计，具备良好的互换性与通用性，可适配同规格系列钢结构的快速装配需求。设计过程中充分考虑钢结构节点的受力传递特性，在核心块与型钢连接的受力集中位置设置了加劲肋结构，通过加厚连接部位的截面尺寸提升节点的抗剪、抗弯承载能力，同时对各构件的边缘做了倒角处理，既避免尖锐边角造成的施工安全隐患，也能减少应力集中对结构长期稳定性的影响。整个模型的建模逻辑清晰，参数化特征保留完整，可通过调整核心参数快速适配不同规格的型钢连接需求，既可以作为钢结构设计的教学演示案例，也能为实际工程中的模块化钢结构节点设计提供参考，直观展现标准化钢结构节点的构造逻辑与装配方式。
