工业筛分给料组合钢架结构装置

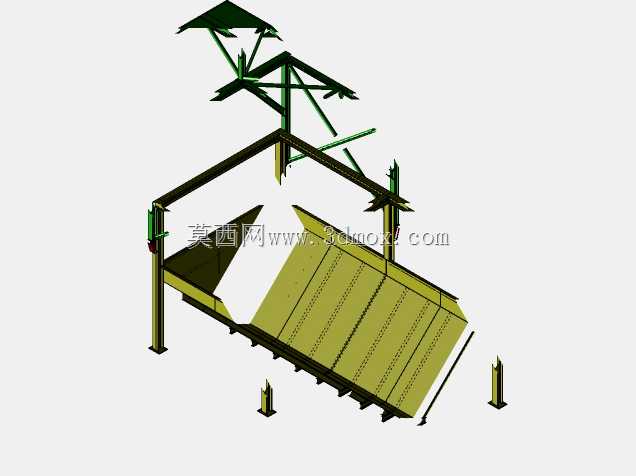

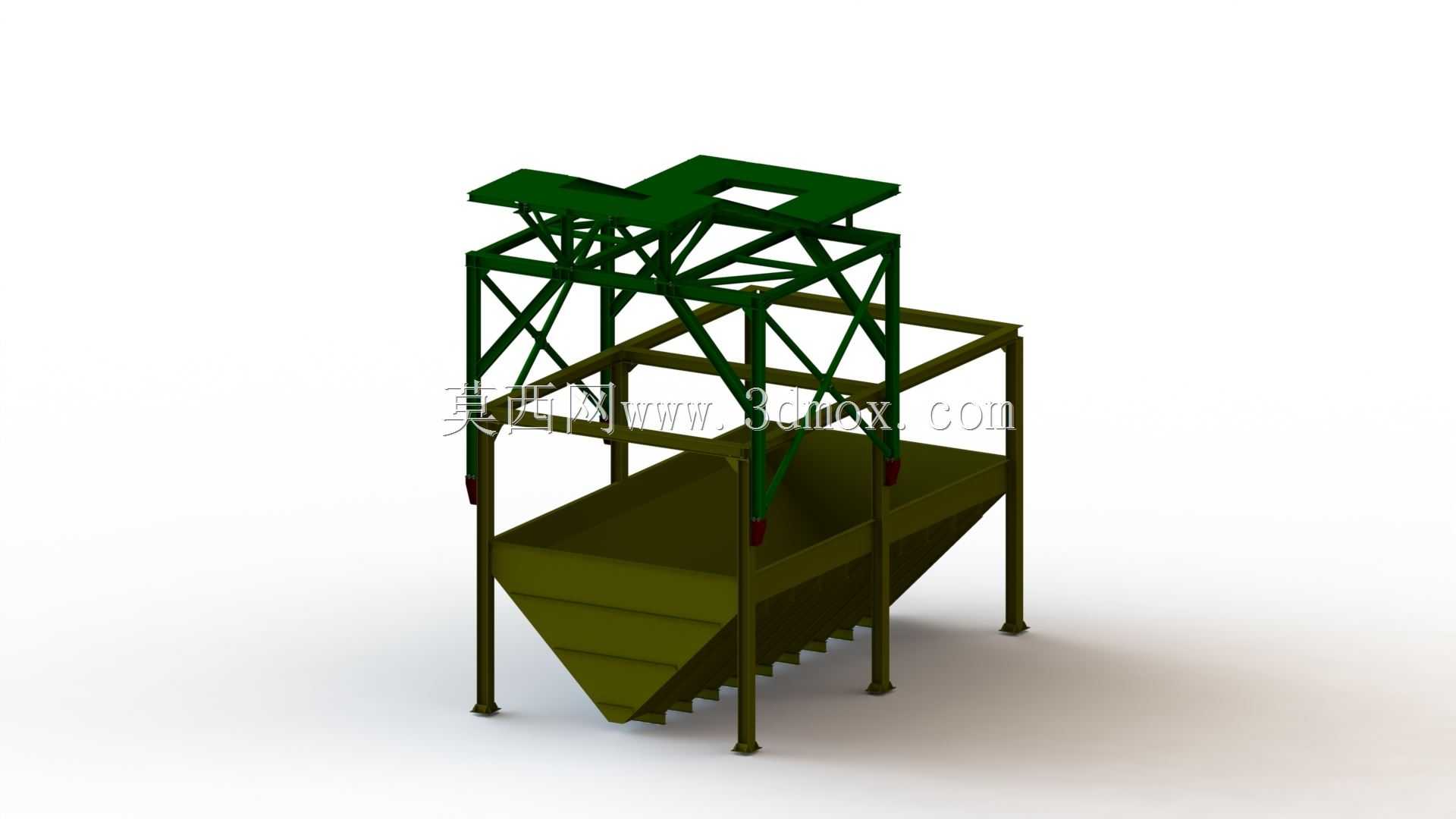

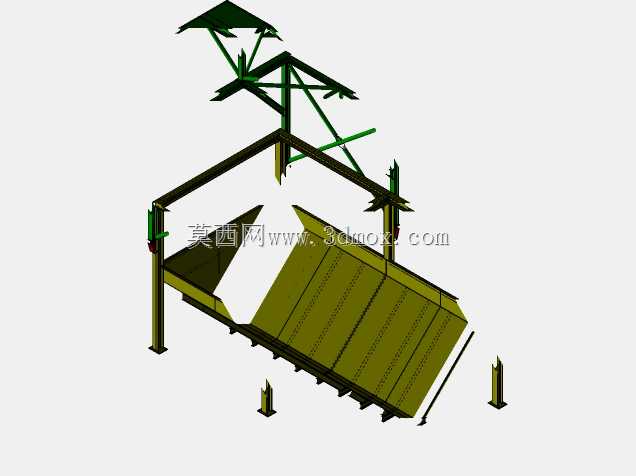

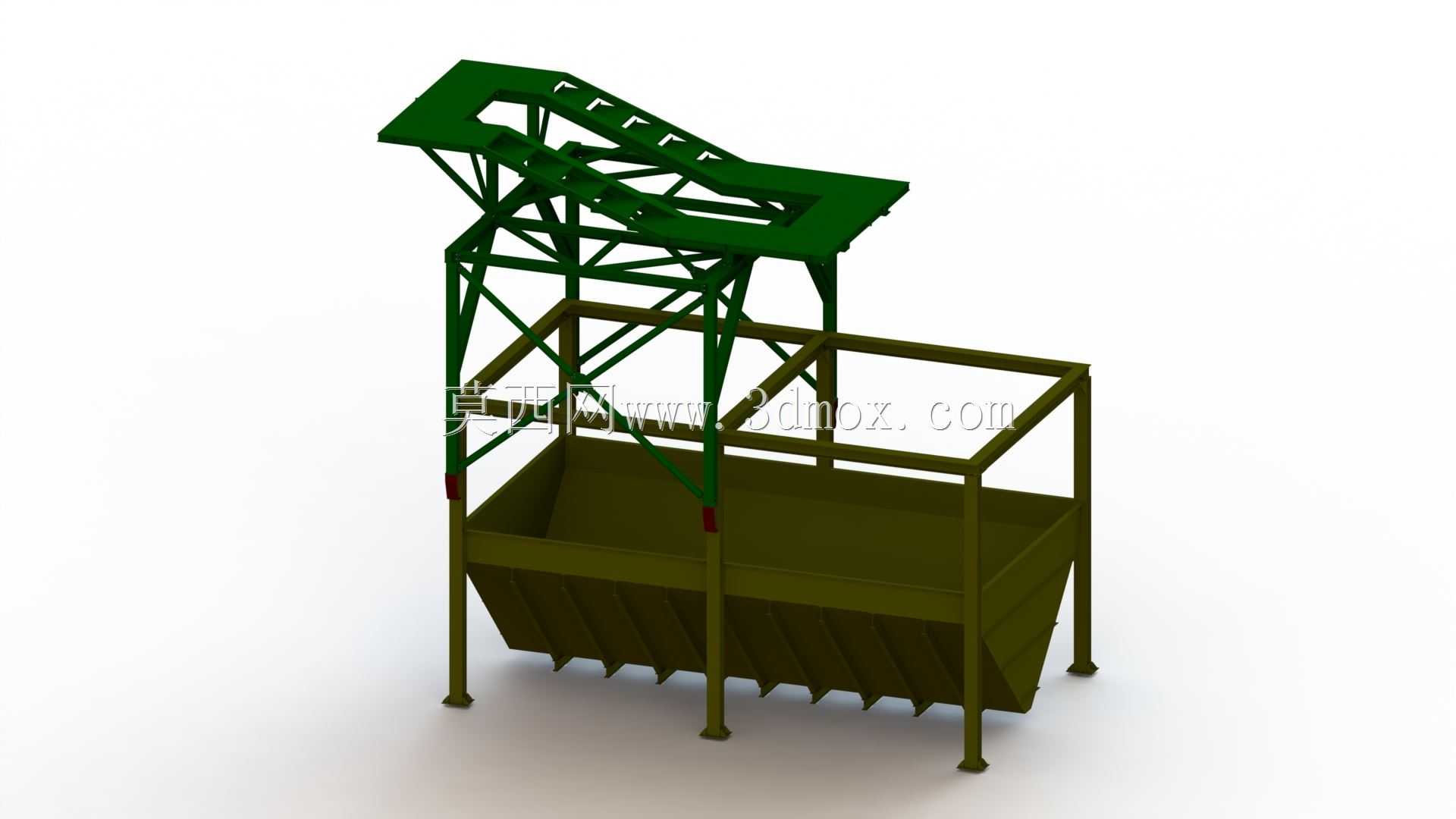

　　在矿山、建材、砂石骨料加工以及散状物料中转处理的生产现场，这类架高式筛分给料组合结构是散料处理线前端的核心承载单元，区别于落地式筛分设备，架高结构的设计核心是利用物料自重完成给料、筛分、落料的全流程重力输送，减少额外的物料提升转运环节，直接匹配下游皮带输送机或者破碎设备的进料口高度，大幅降低整条产线的动力配置冗余。从结构组成来看，整套装置分为上层操作平台架、中层支撑桁架、下部受料料斗三个核心功能段，上层平台预留的安装位可直接适配振动筛主机的安装地脚，平台表面的镂空防滑格栅既满足检修人员的行走操作需求，也能避免散料积存在平台表面增加结构静载，侧边的护栏安装位符合工业现场的安全防护规范，不需要额外做二次防护结构改造。

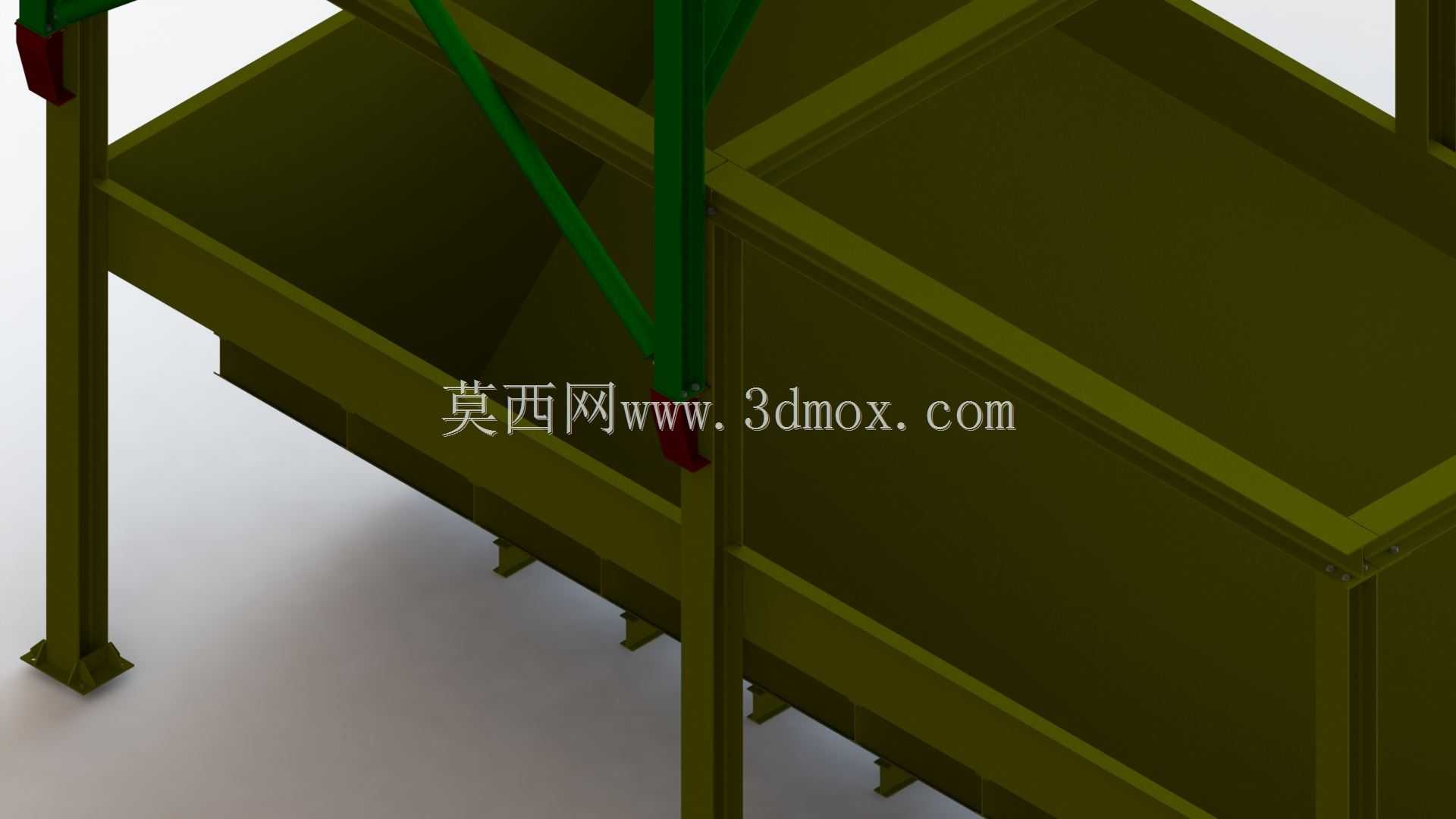

　　中层的桁架支撑采用不等边角钢焊接成型，主承重立柱采用厚壁矩形管，斜向支撑的排布完全按照均布载荷下的弯矩分布设计，在料斗满载、筛分设备满负荷运行的动载工况下，结构的最大形变量控制在千分之一以内，避免因结构共振影响筛分设备的运行精度，也防止长期交变载荷下的焊缝开裂问题。下部的受料料斗采用上宽下窄的楔型结构，斗壁的倾斜角度设置为55度，这个角度是针对砂石、原煤、建筑垃圾等常见散料的安息角优化而来，能保证物料在无额外助流装置的情况下顺畅滑落，不会在斗壁产生粘料、积料堵料的问题，料斗底部的梳齿状出料边是为了控制落料的料流宽度，让物料均匀铺在下游输送设备的带宽范围内，避免偏载导致的皮带跑偏问题。在安装边界上，

　　整套结构的四个主立柱地脚预留了二次灌浆的底板安装孔，可直接固定在混凝土基础上，基础的承载要求按照整套设备满载重量的1.5倍做冗余设计，设备的整体安装高度可根据下游设备的进料口高度调整立柱的分段长度，不需要改动上部的平台和料斗主体结构，适配不同产能规模的散料处理线布局需求。设计过程中，结构件的连接节点全部采用等强焊接设计，关键承重位置的焊缝要求全焊透并做磁粉探伤检测，避免现场安装后出现应力集中的断裂风险，所有外露的钢结构表面都预留了喷砂除锈后的涂装厚度空间，可适配户外露天作业的防腐要求，在多雨或者高腐蚀的作业场景下，只需要更换对应防腐等级的涂装工艺即可，不需要改动主体结构尺寸。这类结构的实际使用场景覆盖了采石场的骨料分级、

　　煤炭洗选的原煤分级、建筑垃圾资源化处理的分拣预处理、粮食仓储的散粮清理筛分等多个领域，相比集成式的筛分设备，这种分体式钢架结构的运输成本更低，所有构件都可拆解为常规型材尺寸，采用普通货运车辆即可运输，现场安装时只需要按照编号焊接或者螺栓连接即可，不需要大型吊装设备长时间驻场，大幅降低现场的安装施工成本。在功能匹配上，上层平台除了安装筛分主机之外，预留的侧边空间可布置检修起吊的吊点，日常更换筛网、检修振动电机时不需要额外搭建临时吊架，平台一侧的爬梯安装位可直接连接地面巡检通道，操作人员可快速到达设备检修位置，料斗的侧壁预留了观察口和检修门位置，当出现大块物料卡堵时，可快速打开检修门进行疏通，不需要进入设备内部作业，提升运维的安全性。结构设计阶段已经充分考虑了振动筛运行时的动载传导，在支撑立柱和上层平台的连接位置预留了减振弹簧的安装座，可直接匹配筛分设备的减振组件，避免振动直接传导到下部支撑结构和基础，降低设备运行时的噪音传导，也减少基础的振动疲劳损伤。从尺寸适配性来看，料斗的容积按照上游给料设备10分钟的最大给料量设计，可起到缓存物料的作用，即使上游给料出现短时的流量波动，也不会出现物料溢出或者下游设备断料的问题，保证整条产线的连续稳定运行。
