选矿用振动筛铰接式支撑连接构件

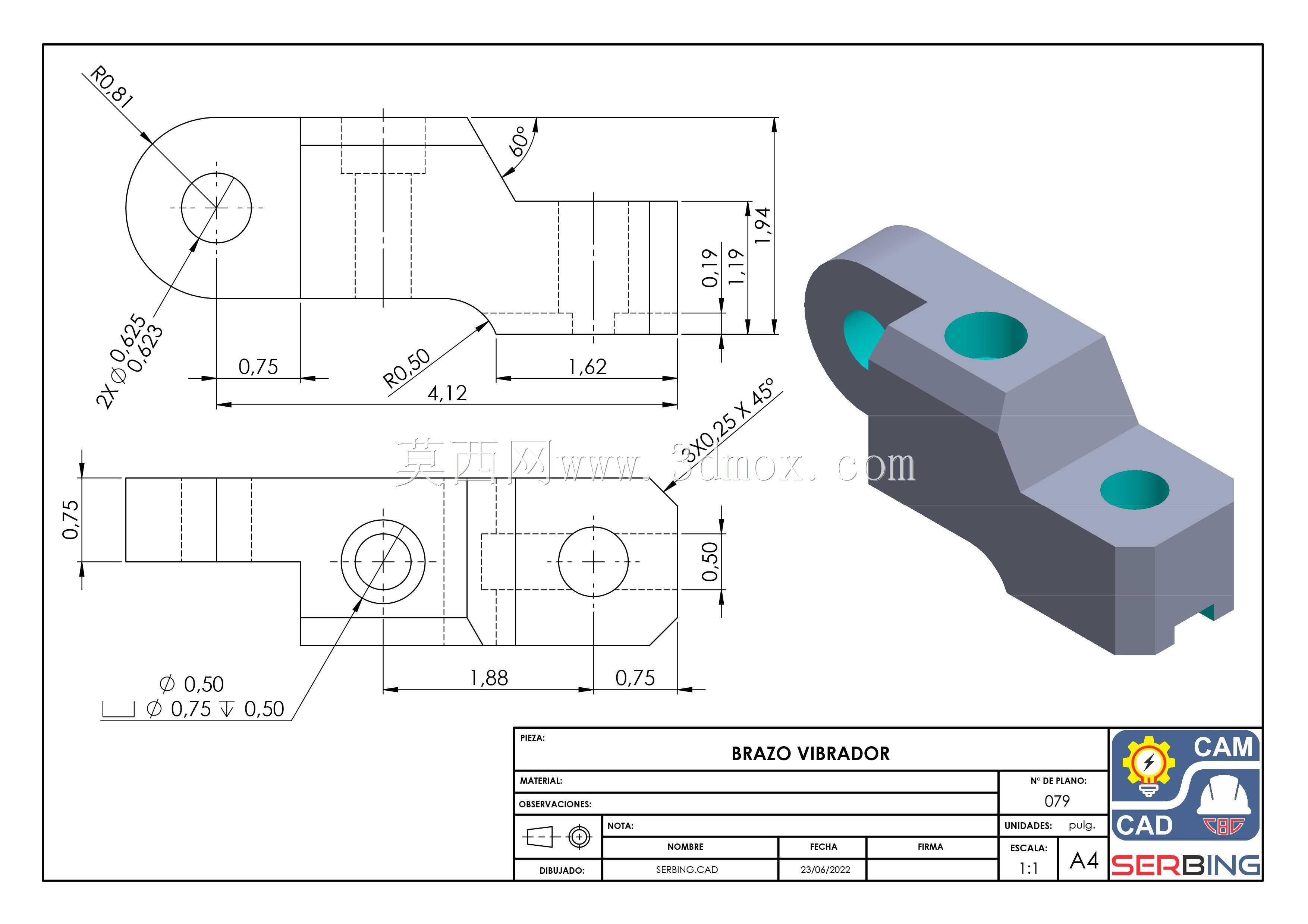

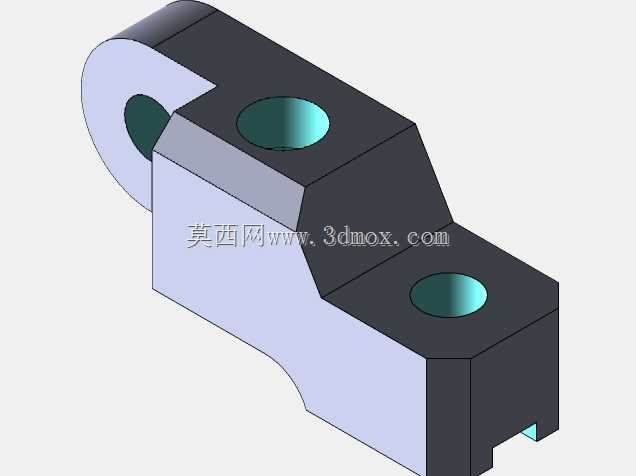

　　该构件是振动筛设备中承担铰接支撑与定位功能的核心受力零件，主要应用于矿物筛分、砂石分级等作业场景的振动筛机体与减振支撑系统的连接部位，在设备持续高频振动的工况下，既要传递筛体的交变载荷，又要配合铰接结构实现筛体工作过程中的小幅摆动补偿，避免刚性连接带来的应力集中断裂问题。从结构设计来看，零件整体采用变截面块状布局，一端设置带通孔的铰接耳结构，该通孔用于穿装铰接销轴，与设备机架侧的铰接支座形成转动副，孔壁做了加厚处理，能够承受销轴传递的径向交变载荷，避免长期振动下孔位出现椭圆变形；零件主体平面上设置两个同轴度要求较高的沉头安装孔，用于穿装紧固螺栓将该构件固定在筛体侧梁的安装面上，沉孔结构可保证螺栓头安装后不突出零件表面，

　　避免与周边运动部件发生干涉，两个安装孔的孔距严格匹配筛体侧梁的预设安装点位，保证装配后构件的位置精度。零件下部设置有定位凸台结构，装配时该凸台可卡入筛体侧梁对应的定位槽内，分担螺栓承受的横向剪切力，避免设备振动过程中螺栓受剪断裂，同时提升装配时的定位效率，无需反复调整构件位置即可对准安装孔。外形尺寸方面，铰接耳的外圆直径根据销轴的抗剪强度匹配设计，保证铰接部位的接触应力处于材料许用范围内，零件整体高度根据筛体与机架之间的安装间隙确定，既保证铰接转动时零件不会与机架横梁发生碰撞，又能控制整体重量，减少不必要的材料消耗，安装边界上，零件的两个侧面均做了倒角处理，避免装配时与相邻构件的棱角发生卡滞，

　　铰接耳的端面与机架支座的侧面预留有合理的轴向间隙，补偿筛体振动过程中的轴向窜动，避免构件端面与支座发生摩擦磨损。设计过程中充分考虑了振动工况下的疲劳强度要求，所有转角位置均设置了过渡圆角，避免直角位置出现应力集中，零件的壁厚根据受力仿真结果做了差异化设计，受力较大的铰接部位与安装孔周边壁厚更大，非受力区域适当减薄，在保证结构强度的前提下控制零件重量，降低振动过程中的惯性载荷。该零件的安装流程较为简便，先将下部定位凸台卡入筛体侧梁的定位槽，对准两个安装孔后穿入紧固螺栓并按照预设扭矩拧紧，再将铰接耳的通孔与机架支座的铰接孔对正，穿入铰接销轴并加装轴向定位挡圈即可完成装配，日常维护过程中仅需定期检查铰接孔的磨损量与螺栓的紧固状态，

　　无需复杂的维护操作。在实际筛分作业中，该构件能够稳定传递筛体的振动载荷，同时通过铰接副的转动补偿筛体的振动位移，避免支撑系统出现刚性冲击，有效提升振动筛整体的运行可靠性，降低连接部位的故障发生率，适配于中小型振动筛的侧部支撑铰接点位，可替换同安装尺寸的同类铸件或焊接件，具备较好的互换性。
