户外便携炭烤烧烤架结构设计方案

　　这款烧烤设备的结构设计，核心围绕户外聚餐、街边流动摊点、庭院休闲三类高频使用场景展开，区别于固定式大型烤炉，整体结构优先考虑拆装便捷性与使用稳定性的平衡。从功能实现逻辑来看，炭仓与烤网的支撑结构采用分层式设计，底部炭仓预留了足够的通风间隙，无需额外加装电动送风装置即可保证木炭充分燃烧，减少炭粒不完全燃烧产生的烟气附着在食材表面的问题；烤网支撑边做了翻边压型处理，既可以避免烤网在翻动食材时发生滑移，也能阻挡烤制过程中滴落的油脂沿侧壁流到设备外部污染放置台面。设计过程中没有采用复杂的一体化焊接结构，所有支撑腿与主炉体的连接都采用快拆式卡扣结构，无需额外工具即可完成组装与收纳，收纳后整体轮廓规整，可直接放入常规家用汽车后备箱，

　　适配自驾露营、户外团建等需要频繁转场的使用需求。外形尺寸的设定参考了常规4-6人聚餐的食材烤制量需求，炉体有效烤制宽度控制在35厘米左右，长度控制在60厘米区间，既不会因为尺寸过大导致单人操作时无法兼顾所有烤制区域，也不会因为尺寸过小导致单次烤制量无法满足多人同时用餐的需求；支撑腿展开后的高度设定为70厘米，符合成年人站立操作时的手臂自然抬起高度，长时间操作不需要过度弯腰，降低长时间烤制作业的疲劳感。安装边界方面，设备放置时仅需要预留炉体周边10厘米的安全间隙即可，不需要额外的固定结构，底部支撑脚做了防滑橡胶垫设计，即使放置在略有不平整的草地、水泥地面上，也可以通过支撑脚的微小形变调整保持炉体水平，避免烤制过程中油脂、

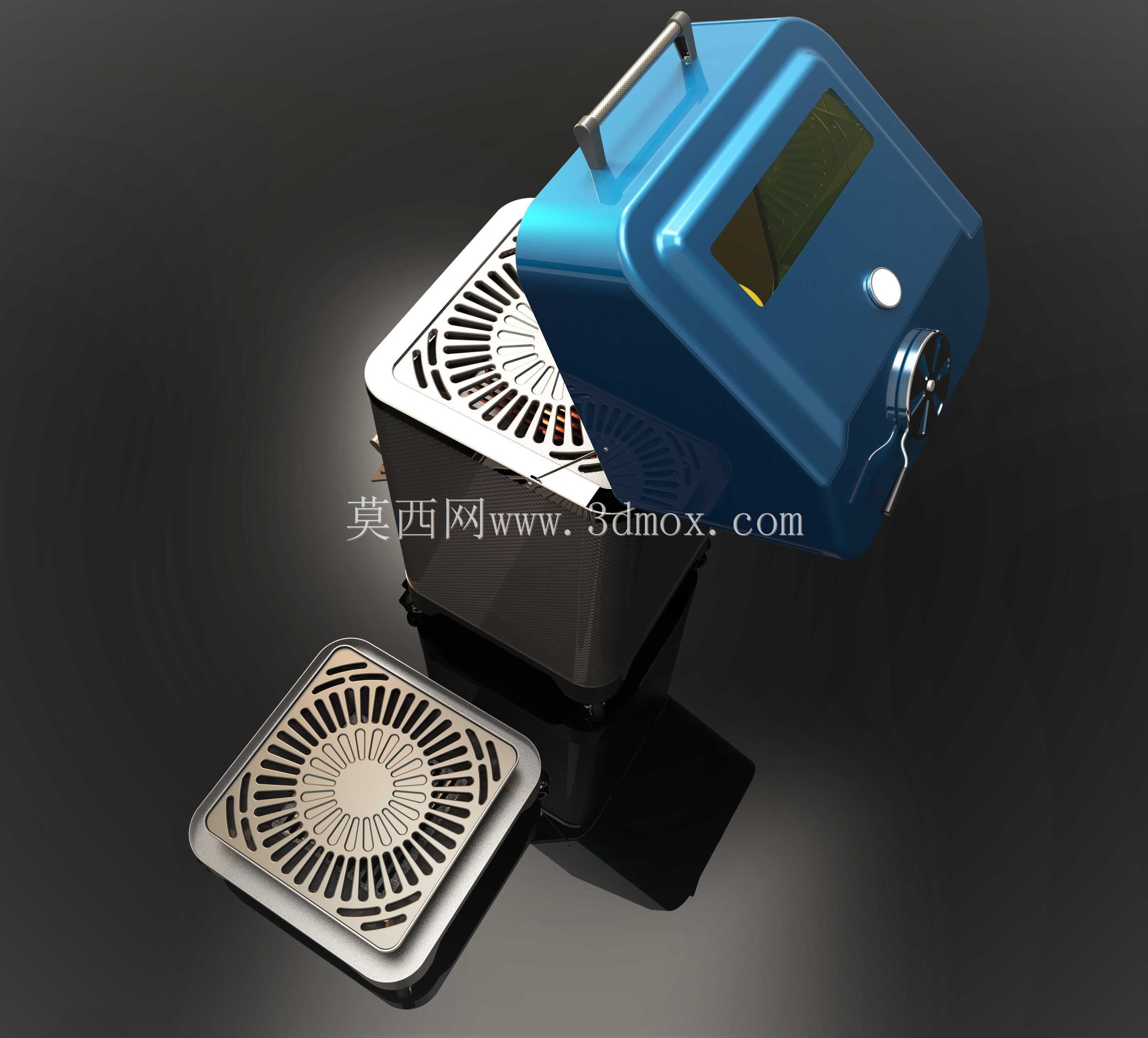

　　食材向一侧滑落。炉体侧壁做了双层隔热结构，内层采用耐高温的金属板材直接接触炭仓高温区域，外层与内层之间预留1.5厘米的空气隔热层，即使长时间烤制，外层表面温度也不会过高，避免误触造成烫伤，同时也减少了炉体向周边环境的热量辐射，夏季使用时操作人员不会因为距离炉体过近产生明显的灼热感。烤网采用网格间距8毫米的钢丝编织结构，既可以保证热量均匀向上传递，也能避免小块食材从网格缝隙掉落，同时网格的凸起棱边可以减少食材与烤网的接触面积，降低烤制过程中食材粘黏的概率。炭仓底部设置了可拆卸的接灰盘，烤制结束后待木炭完全冷却，可直接抽出接灰盘倾倒炭灰，不需要翻转整个炉体进行清理，降低日常维护的操作难度。整个结构没有多余的装饰性部件，

　　所有结构特征都服务于实际使用需求，边角位置全部做了圆弧倒钝处理，避免组装、搬运过程中尖锐边角划伤操作人员，整体结构的受力经过校核，满载木炭与食材的情况下，支撑结构的形变量控制在0.5毫米以内，不会出现炉体晃动、支撑腿变形的问题。
