立式搅拌型80升工业筒仓结构设计

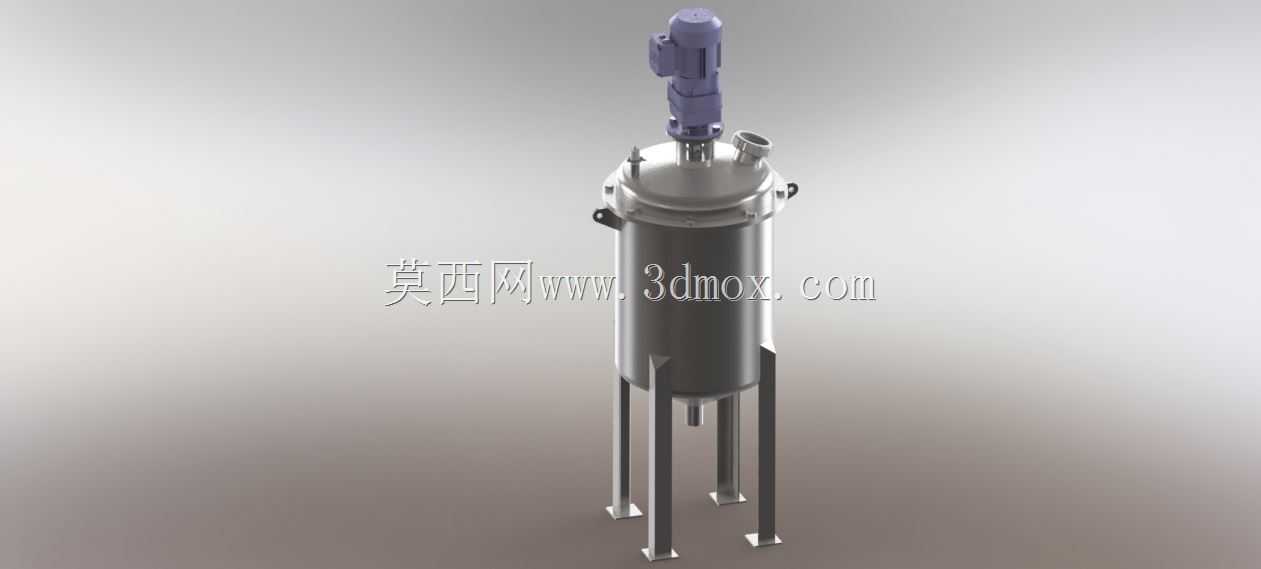

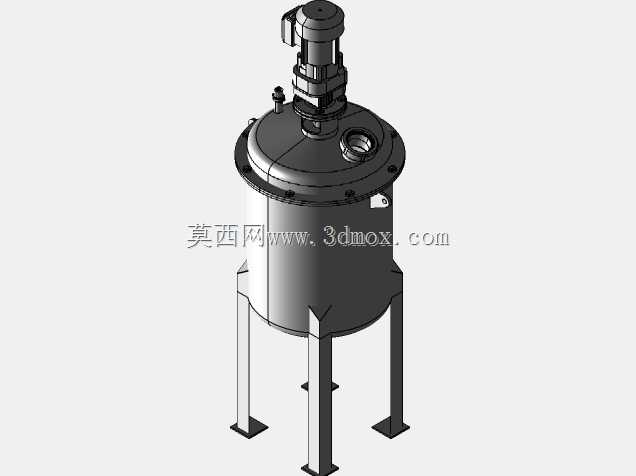

　　该立式带搅拌功能的储料筒体，常应用于精细化工、食品配料、制药制剂等生产环节的小批量物料暂存与预混工序，区别于大型仓储用筒仓，80升的有效容积适配实验室中试线、小型批次生产单元的物料中转需求，可完成粉体、低粘度流体的临时存储，同时通过顶部驱动的搅拌结构避免物料沉降分层，保障出料组分均匀。从结构设计逻辑来看，整体采用立式圆柱罐体布局，上封头采用标准椭圆封头结构，相比平封头可承受更高的内部微压，适配带轻微正压的气力送料工况，封头处预留搅拌轴安装孔、进料口、排气口以及快开人孔接口，快开结构采用卫生级卡箍连接，方便日常清理罐体内部残留物料，符合食品、制药行业的卫生级设计要求。罐体侧壁设置对称分布的吊耳结构，方便设备吊装转运，

　　底部采用锥底收口设计，锥角设置为60度，既可以保障粉体物料依靠自重顺利出料，不会在罐底积料，又不会因为锥角过小导致整体设备高度过高，增加安装空间占用。支撑结构采用三根等长的圆柱支腿，支腿底部带方形安装脚板，脚板上预留螺栓安装孔，可直接通过膨胀螺栓固定在地面或设备安装平台上，支腿与罐体侧壁采用焊接连接，连接处增设三角形加强筋板，可承受满载状态下的罐体重量以及搅拌运行时产生的动载荷，避免设备运行时出现晃动。顶部的搅拌驱动单元采用立式安装的减速电机，电机输出轴与搅拌轴通过联轴器直连，搅拌轴延伸至罐体下部靠近锥底位置，轴端配置桨叶结构，可根据物料特性更换不同形式的搅拌桨，针对易结团粉体可选用分散桨，针对低粘度流体可选用推进式桨叶，

　　适配不同物料的搅拌需求。安装边界方面，设备整体占地尺寸控制在直径400毫米的圆形范围内，总高度控制在1200毫米左右，安装时需要在顶部预留至少300毫米的检修空间，方便电机维护以及进料管路连接，底部锥底出口距离安装面预留200毫米的空间，方便安装出料阀门或者连接下游输送设备。罐体侧壁可根据实际使用需求加装液位计、温度传感器等检测接口，无需额外改动主体结构，拓展性较强。在建模细节处理上，所有焊接位置都做了焊缝示意，支腿与罐体的连接、封头与筒体的连接都符合焊接结构件的设计规范，所有棱角位置都做了圆角过渡处理，避免卫生死角，同时也降低加工时的应力集中风险。设备整体的重心落在三支腿构成的支撑三角形中心位置，满载状态下的稳定性经过校核，

　　即使在搅拌轴最高转速运行时，也不会出现倾覆风险。进出料接口的位置设置充分考虑了管路布局的便利性，进料口设置在封头侧方，避开顶部搅拌电机的安装位置，方便管路对接，出料口设置在锥底最底端，保障物料可以完全排空，无残留积液、积料问题。针对需要保温的使用场景，罐体侧壁预留了保温层安装空间，可在外壁加装岩棉或者聚氨酯保温层，外覆不锈钢蒙皮，满足物料恒温存储的需求。
