罗斯蒙特2088压力变送检测仪器结构

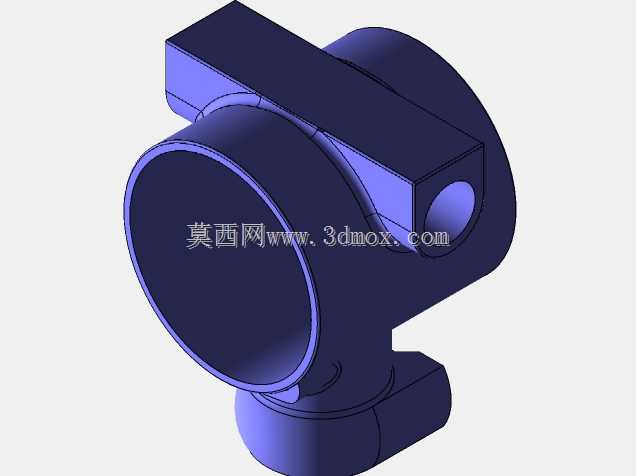

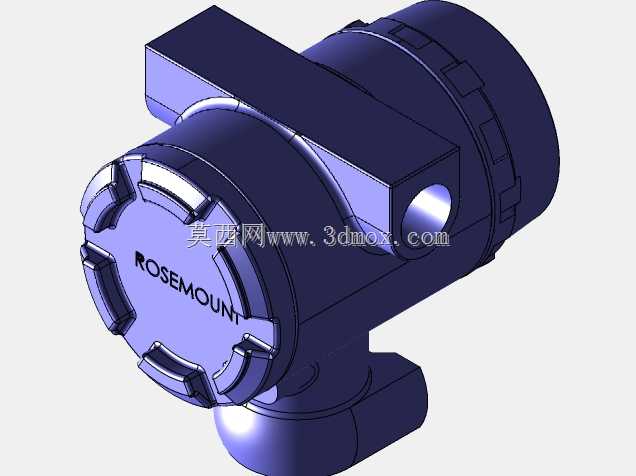

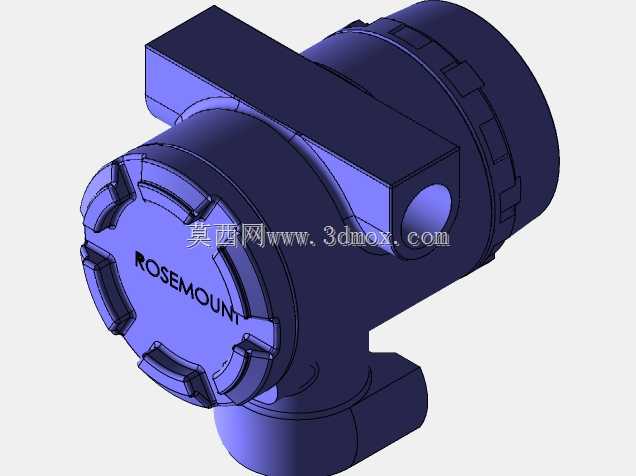

　　在流程工业的现场检测环节，压力参数的精准采集直接关系到整套生产系统的运行稳定性与能耗控制水平，罗斯蒙特2088系列压力检测仪表作为工业现场应用覆盖度极高的变送类设备，其结构设计充分考虑了复杂工况下的安装适配性与长期运行可靠性。从三维结构呈现的细节来看，该仪表采用一体化铸造型壳体作为主体承载结构，壳体上部的电气腔体做了加厚筋条设计，既能够抵御现场安装过程中的磕碰冲击，也能在户外露天安装场景下隔绝雨水、粉尘侵入内部电路模块，侧面预留的电气接口采用标准管螺纹结构，可直接适配现场常用的防爆穿线软管、铠装电缆接头，无需额外加工转换连接件。下部的过程连接端采用短颈式引压结构，相比长颈引压设计能大幅减少压力传递迟滞，引压通道内壁做了光滑过渡处理，

　　可避免粘稠介质、含颗粒介质在通道内积存造成的测量零点漂移，连接端的外螺纹规格兼容工业现场通用的压力取源部件接口，能直接安装在管道、罐体的取压短节上，也可通过配套安装支架固定在墙面、工艺管道支架上，安装时的水平、垂直角度调整余量充足，不会因为安装姿态偏差影响测量精度。从设计思路层面拆解，该仪表的结构完全围绕工业现场的实际使用痛点展开，电气腔体与引压腔体之间采用隔离密封结构，即便过程端出现瞬时超压、介质倒灌的情况，也不会损伤上部的变送电路模块，壳体外部的散热筋条均匀分布在电气腔体周向，在高温介质测量场景下能快速将传导至壳体的热量散出，避免电路模块长期处于高温环境下出现性能衰减。显示端的视窗采用高强度透明材质，

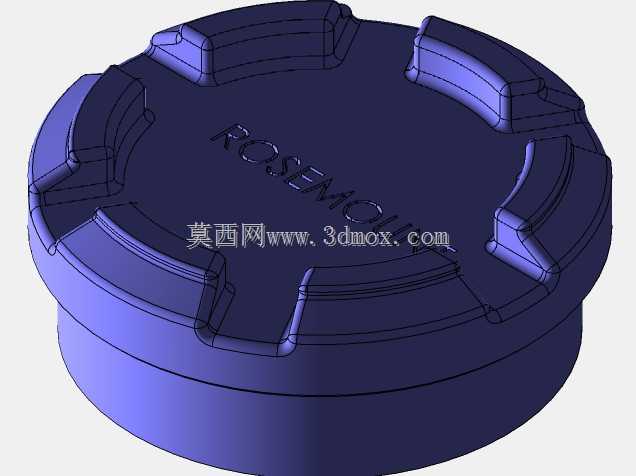

　　与壳体之间做了密封圈压合结构，既可以清晰观察现场显示的压力数值，也能承受现场的高压水冲洗、轻微外力撞击，视窗的倾斜角度经过人体工程学优化，操作人员站在地面常规操作高度即可清晰读取数值，无需刻意俯身或登高调整观察角度。在安装边界层面，该仪表的整体径向尺寸控制紧凑，在密集排布的管道取压点安装时不会与相邻的阀门、管道、其他检测仪表产生安装干涉，下部过程连接端的中心到壳体背部的距离经过精准核算，搭配常用的2英寸管道安装支架时，仪表重心恰好落在支架支撑范围内，长期运行不会因为振动出现支架松动、仪表倾斜的问题。电气接线腔的内部空间预留充足，现场接线时可轻松完成线缆压接、屏蔽层接地操作，腔盖采用螺纹旋合结构，

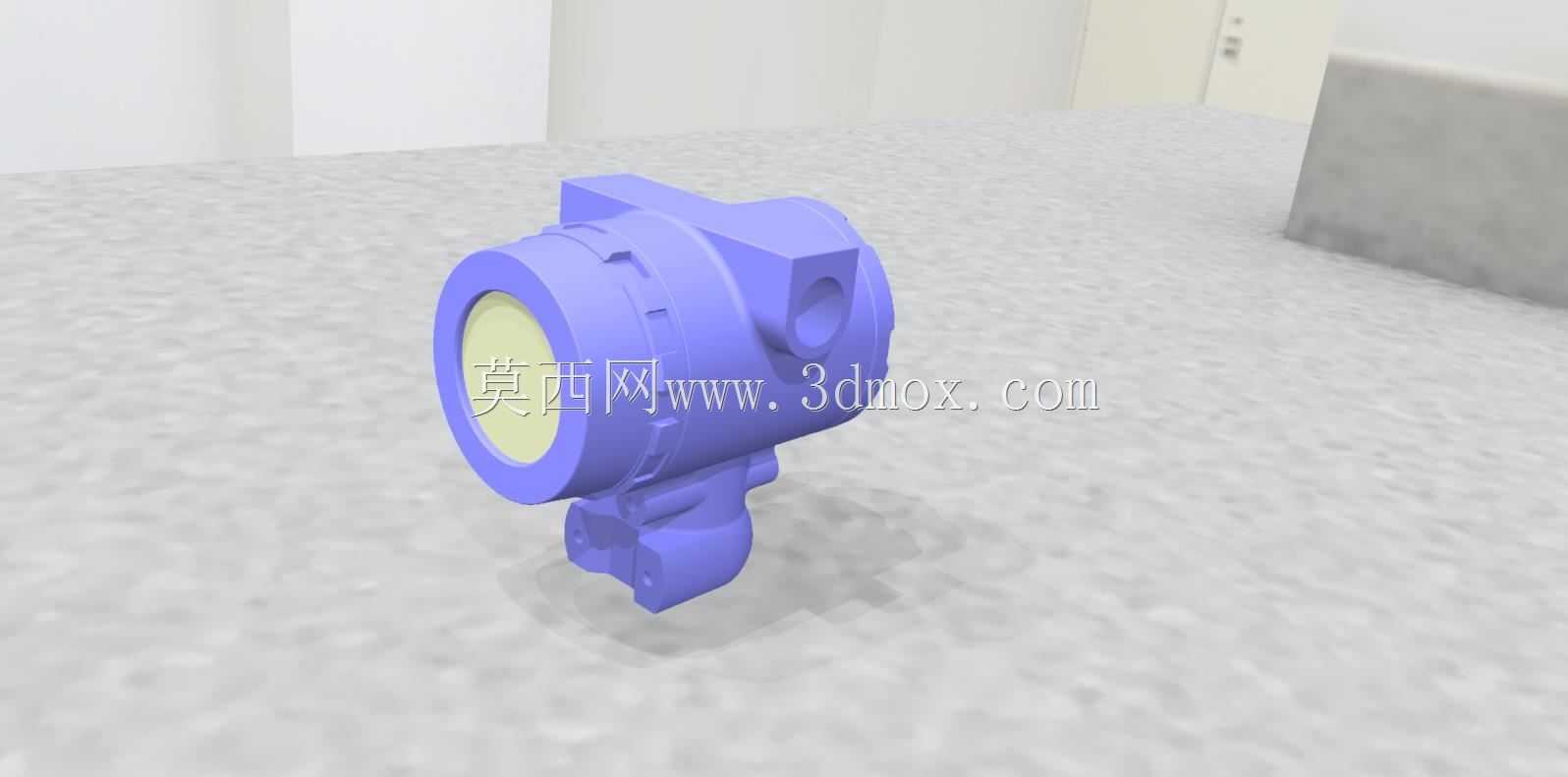

　　配合密封圈可达到工业现场常用的防护等级要求，腔盖侧面预留的防滑齿结构能让操作人员无需专用工具即可手动旋紧腔盖，日常维护校验时操作十分便捷。从功能特性来看，该结构设计可支持表压、绝压等多种测量类型的模块适配，只需更换下部的传感测量模块即可适配不同的压力测量范围，无需更换整个仪表壳体，大幅降低现场备件储备的品类与成本。壳体外部的涂层采用工业级防腐材质，可在沿海高盐雾环境、化工园区腐蚀性大气环境下长期使用，不会出现涂层脱落、壳体锈蚀的问题。在实际应用场景中，这类仪表广泛部署在石油化工、电力冶金、市政水处理等行业的生产现场，用于监测管道内流体压力、罐体液位、泵站出口压力等关键参数，其结构设计充分平衡了测量精度、安装便捷性、环境适应性三方面的需求，三维建模过程中完整还原了壳体的筋条分布、接口位置、视窗角度等细节，可直接用于工业现场的设备布局仿真、安装培训课件制作、仪表运维拆解演示等场景，建模时对安装配合面的尺寸做了精准还原，能直接导入工厂三维布局模型中做干涉检查，提前预判现场安装时可能出现的空间冲突问题，减少现场安装的返工量。
