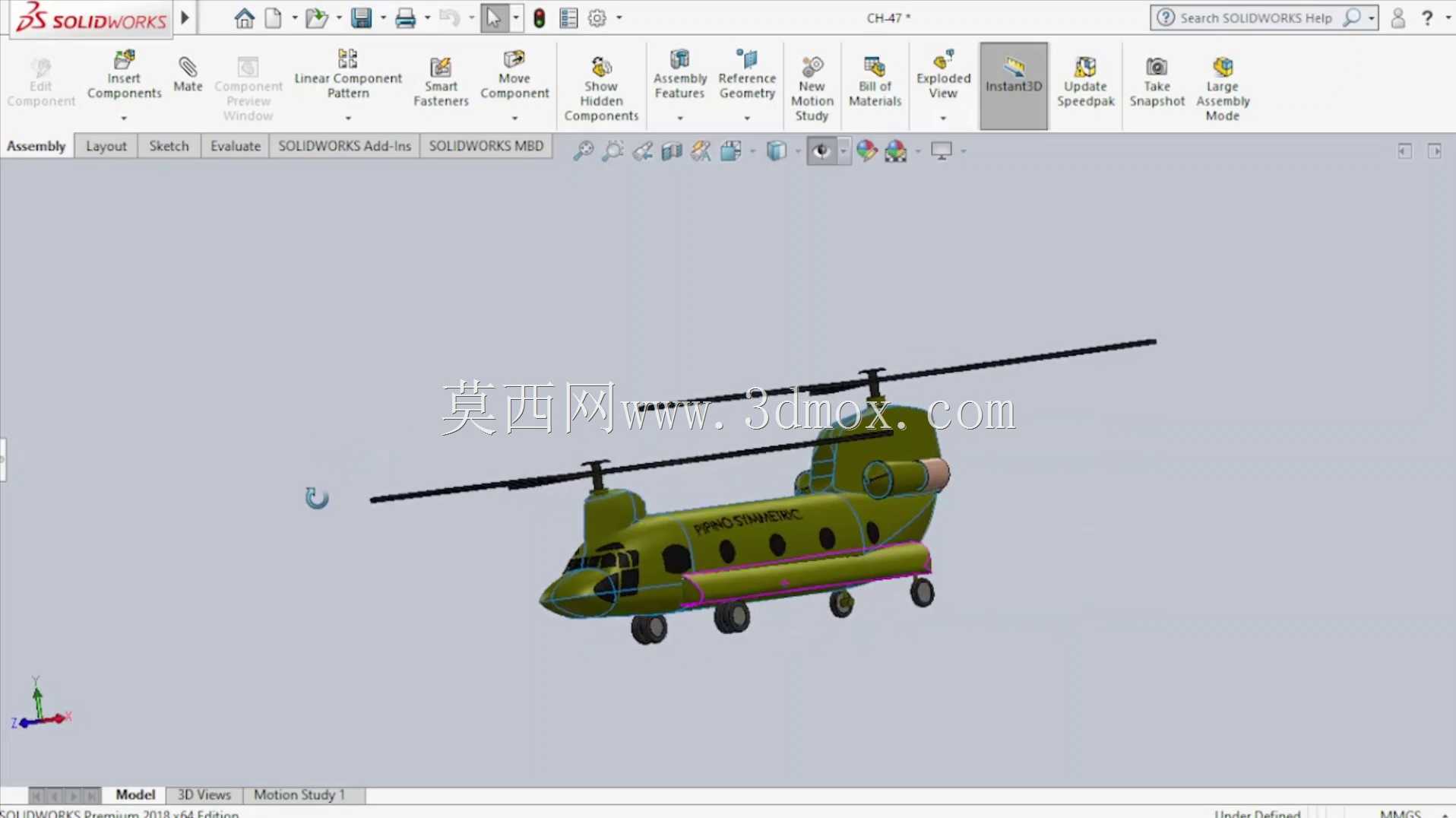

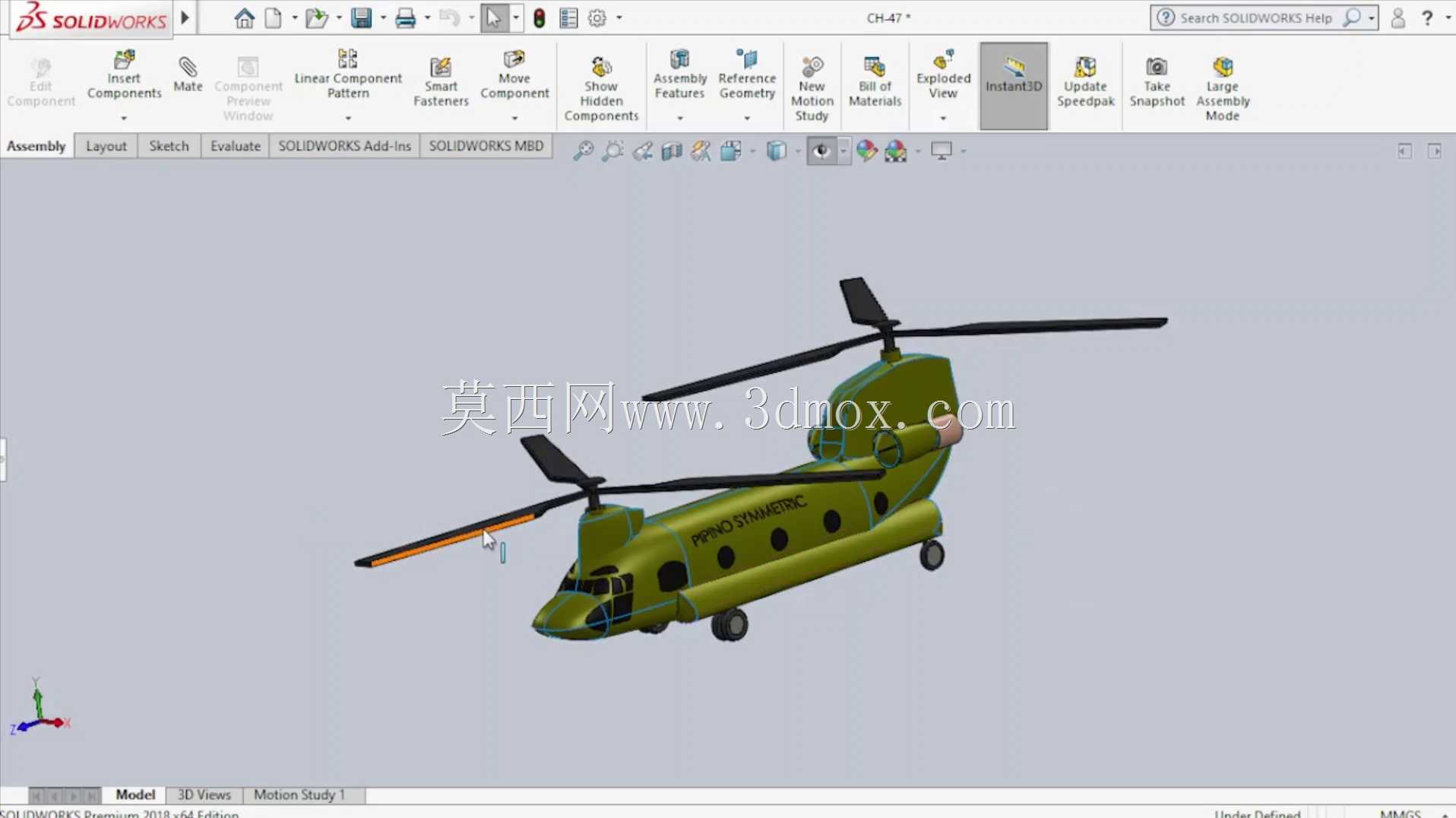

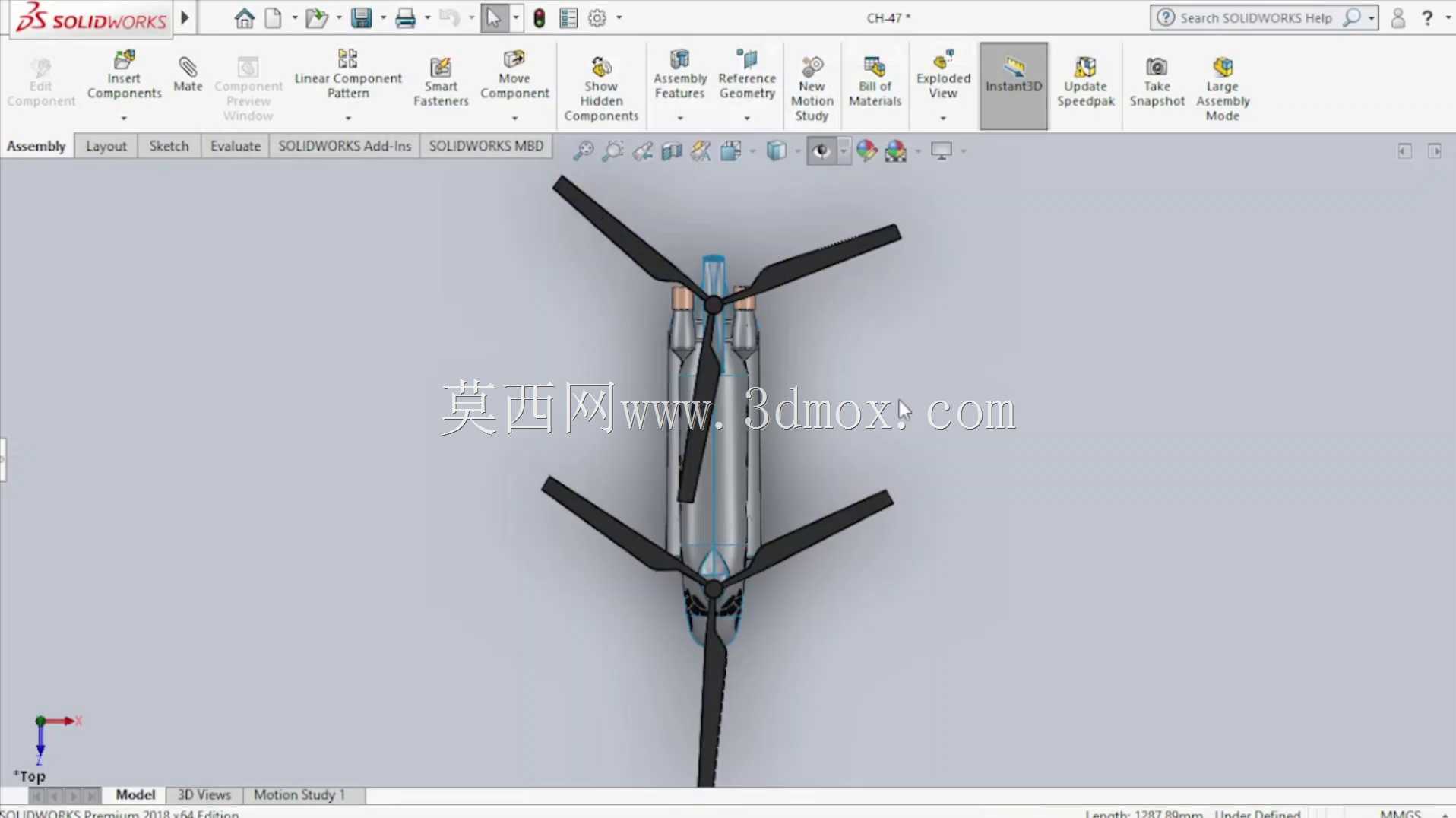

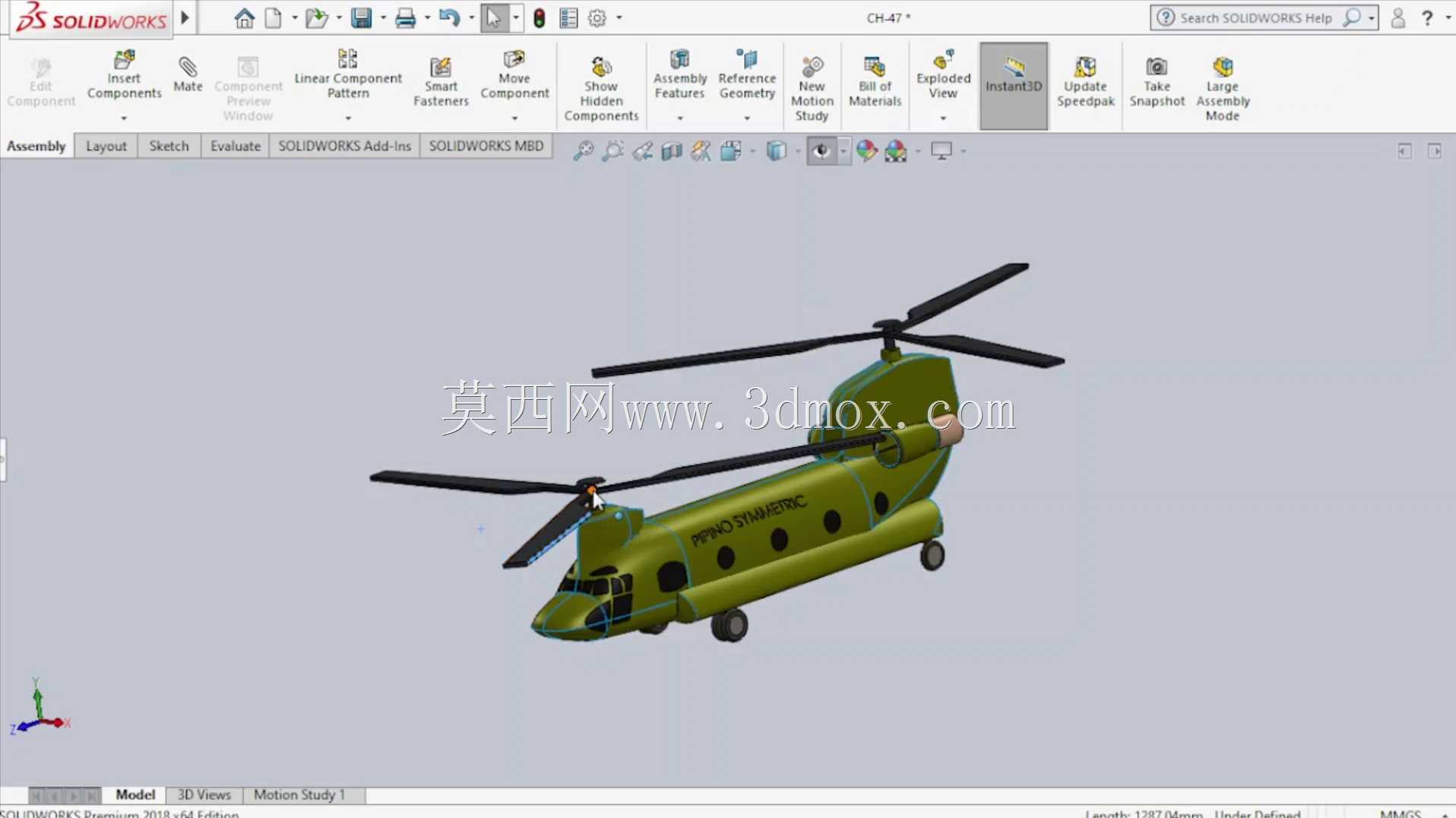

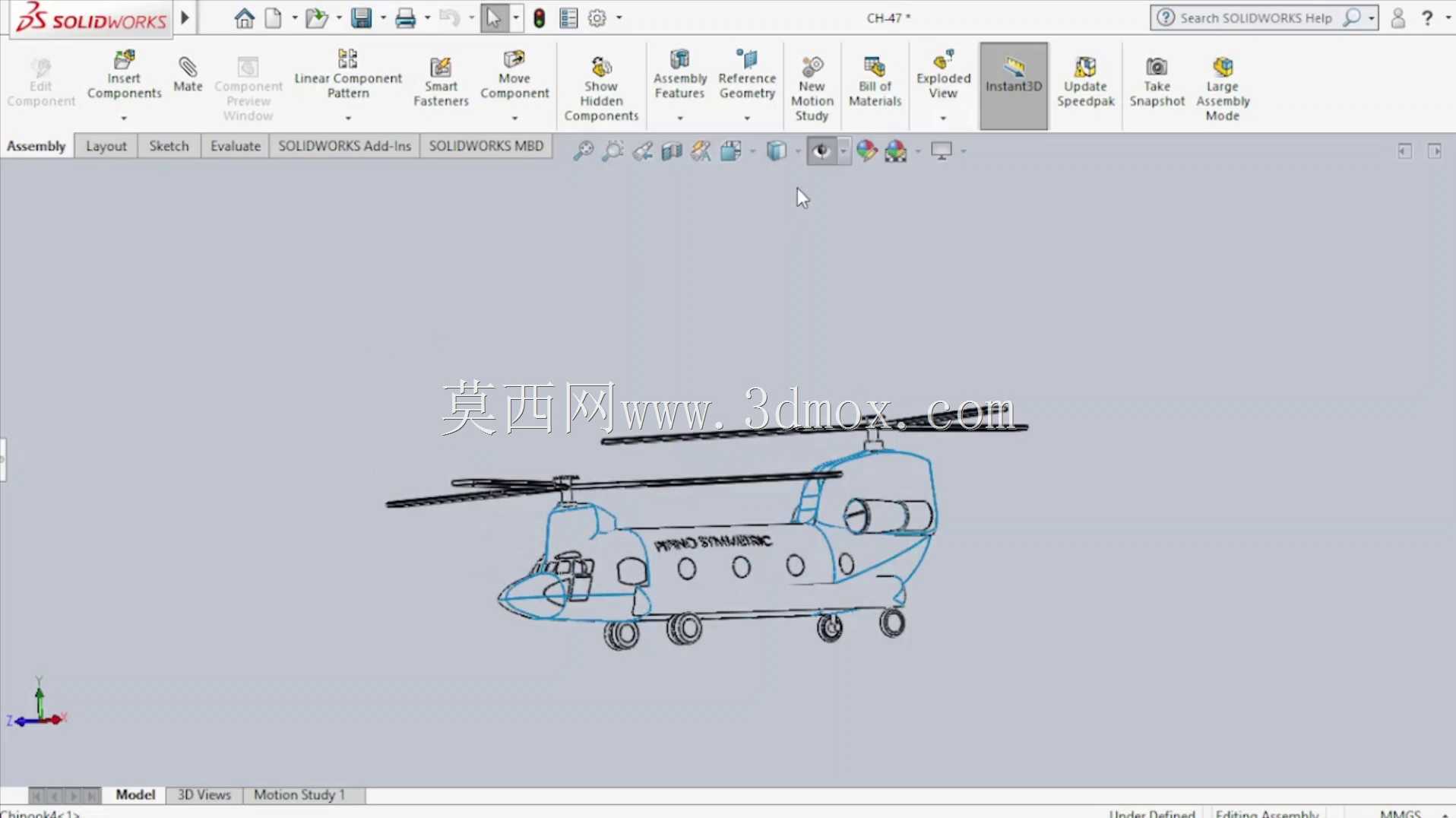

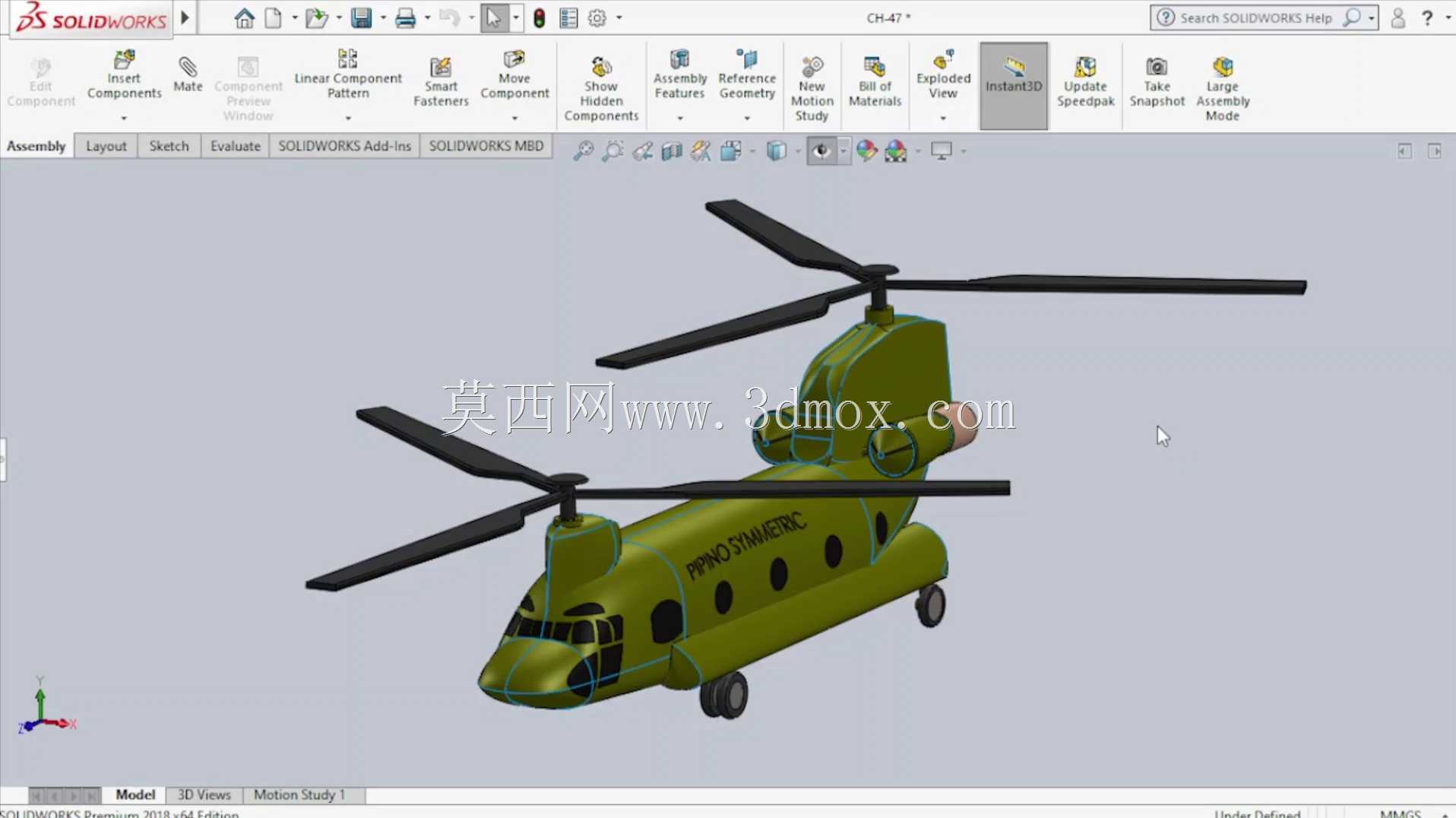

纵列双旋翼运输直升机结构设计方案

　　本次呈现的纵列双旋翼构型直升机结构，核心针对复杂地形下的重载投送、战术运输场景设计，区别于常规单旋翼带尾桨的直升机布局，前后两副旋翼沿机身纵向布置，可抵消旋翼旋转产生的反扭矩，无需额外设置尾桨结构，能将全部发动机功率用于升力生成，大幅提升高原、高温环境下的载重效率。从实际用途来看，这类构型的飞行器可承担兵员投送、装备吊运、救灾物资转运、伤员后送等多重任务，尤其是在无正规起降场地的山地、丛林、滩涂区域，依靠垂直起降能力无需长距离跑道即可完成作业，在军事行动与应急救援领域都有不可替代的作用。

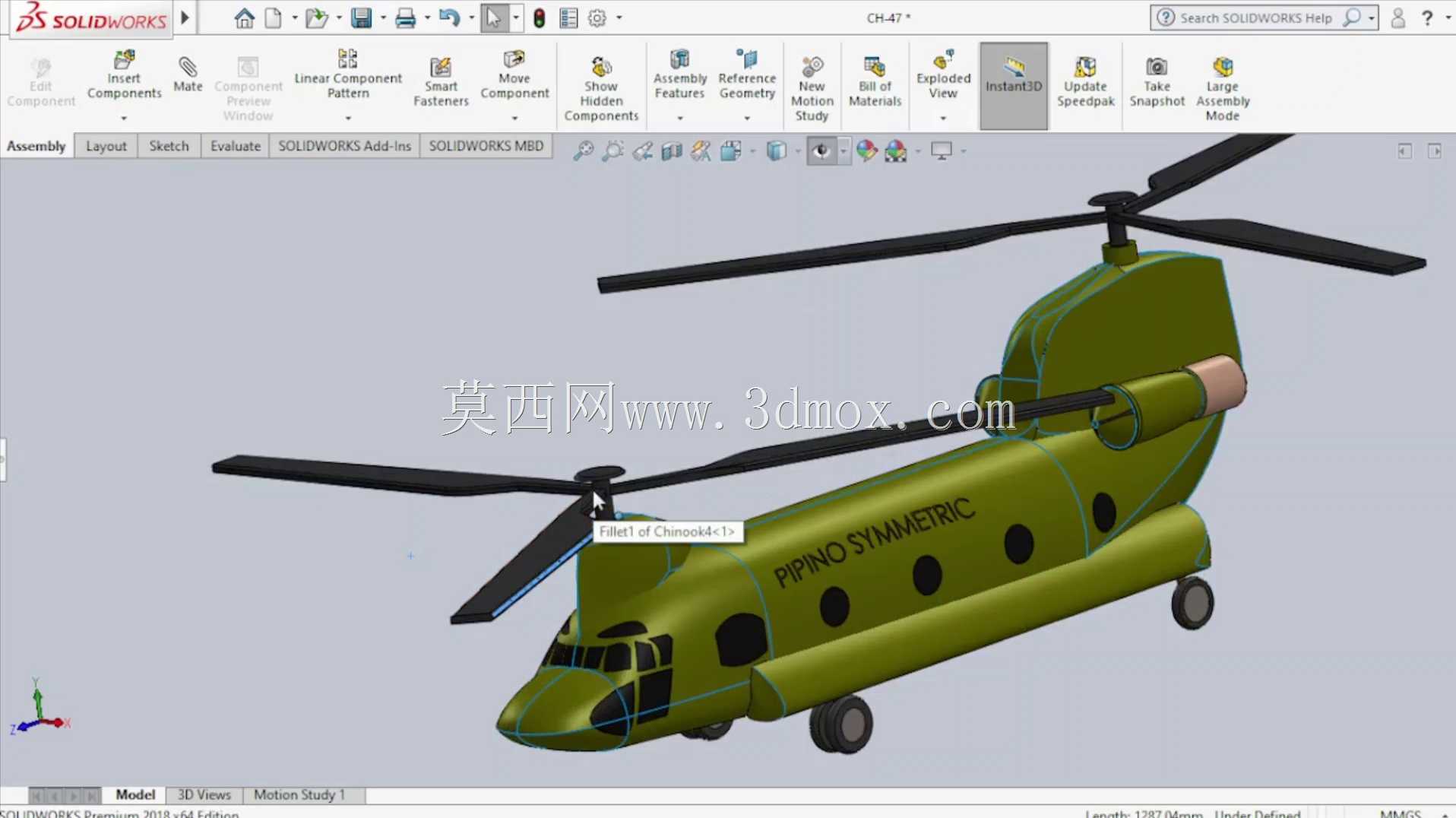

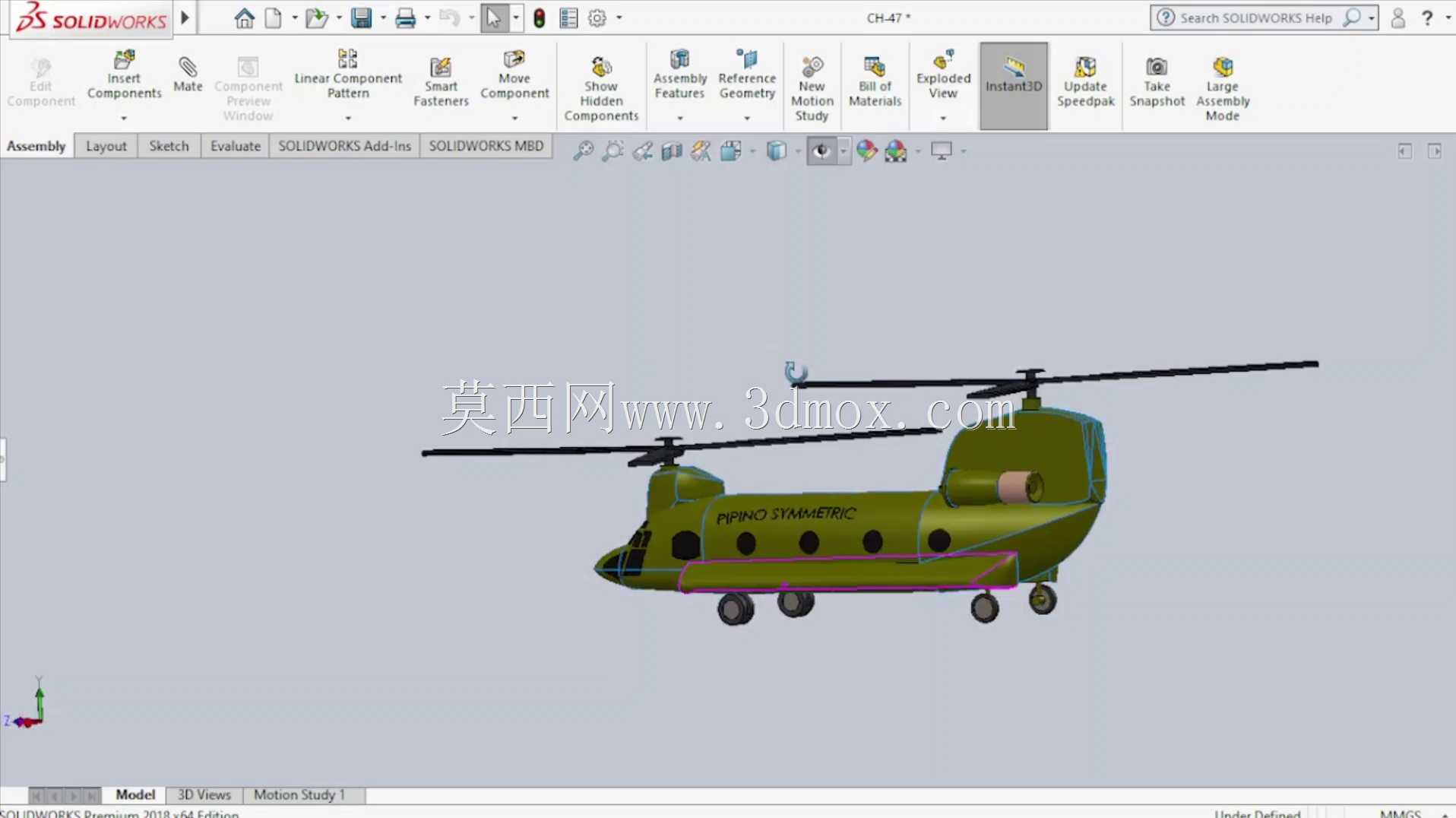

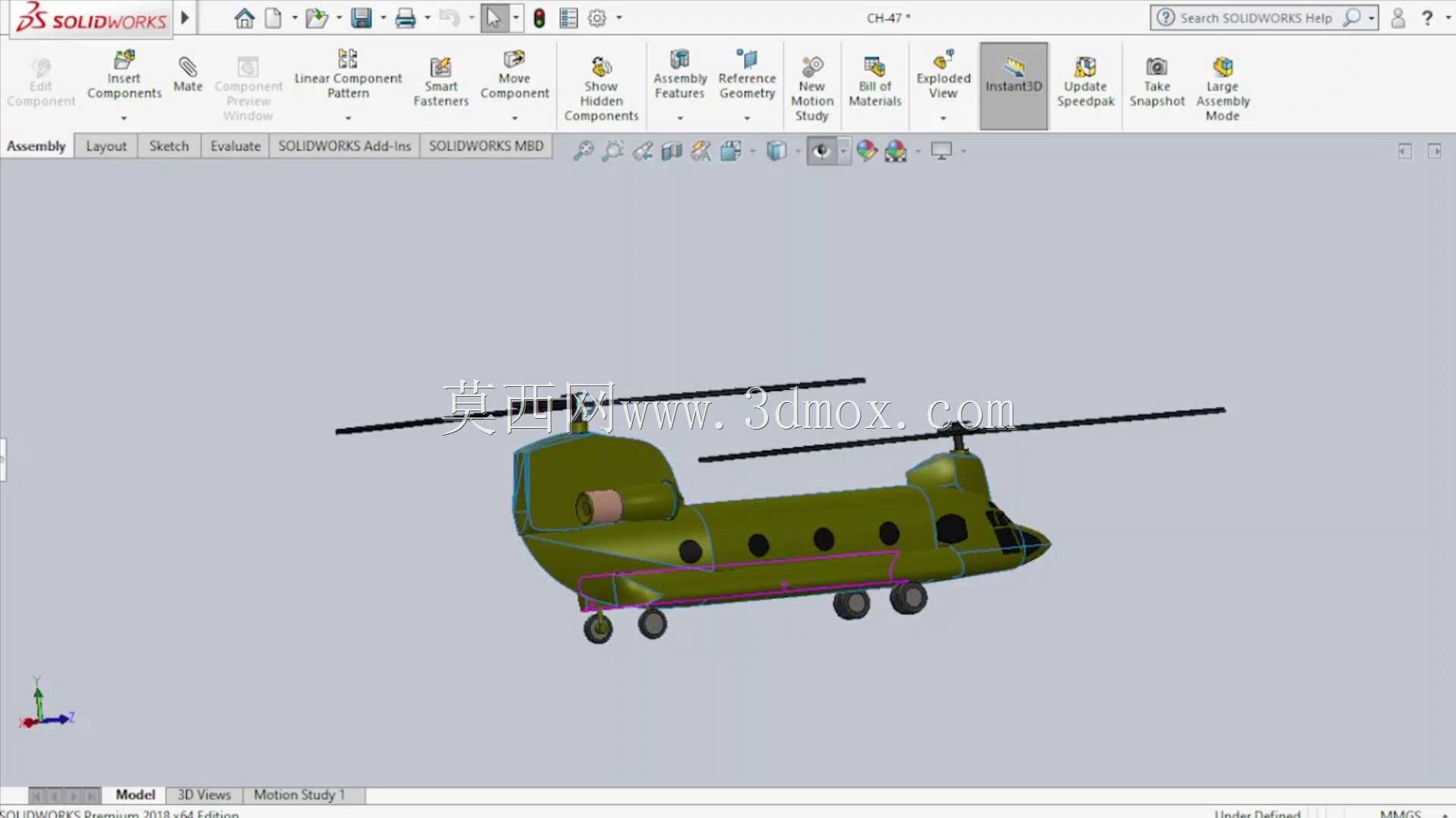

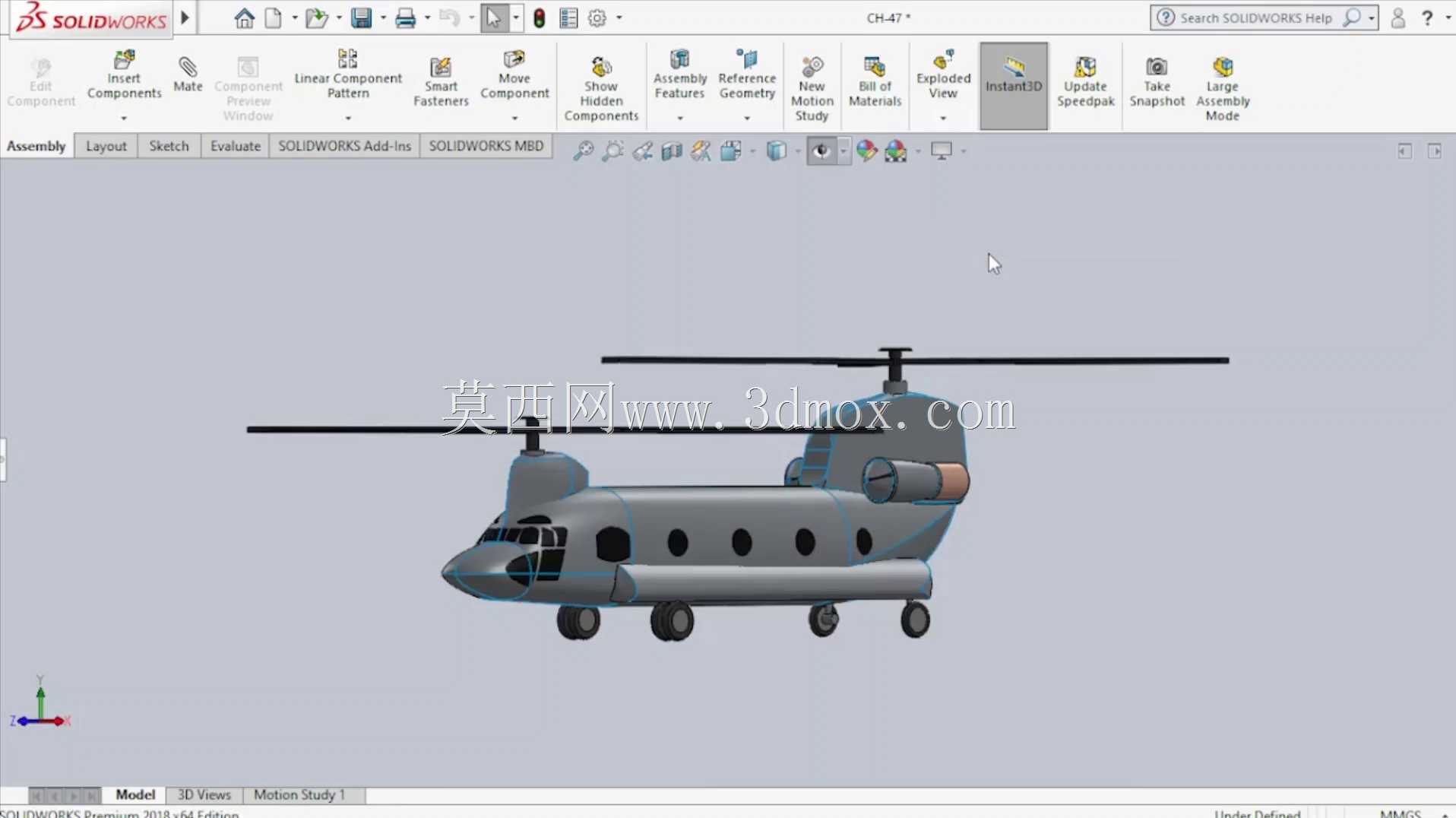

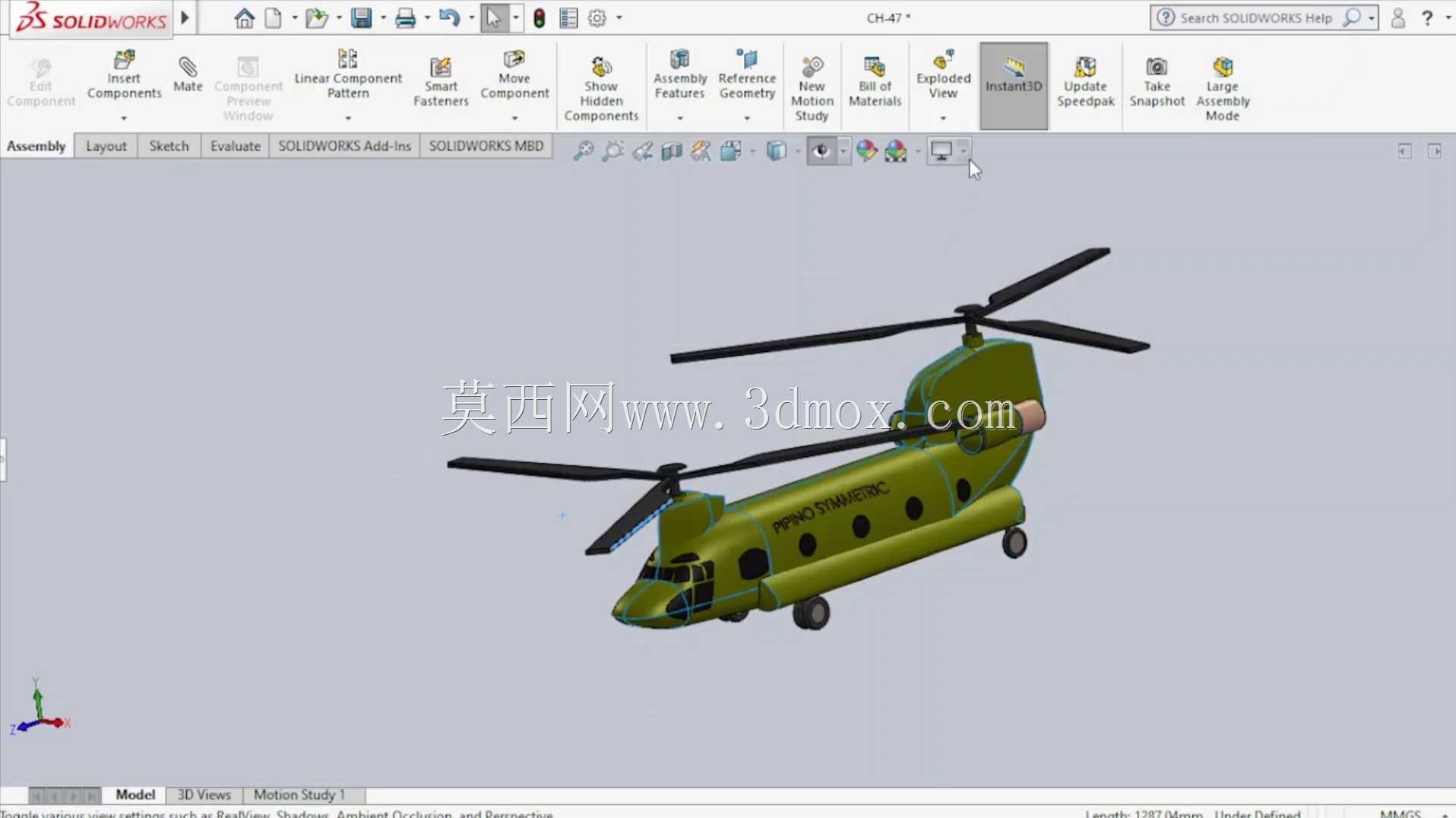

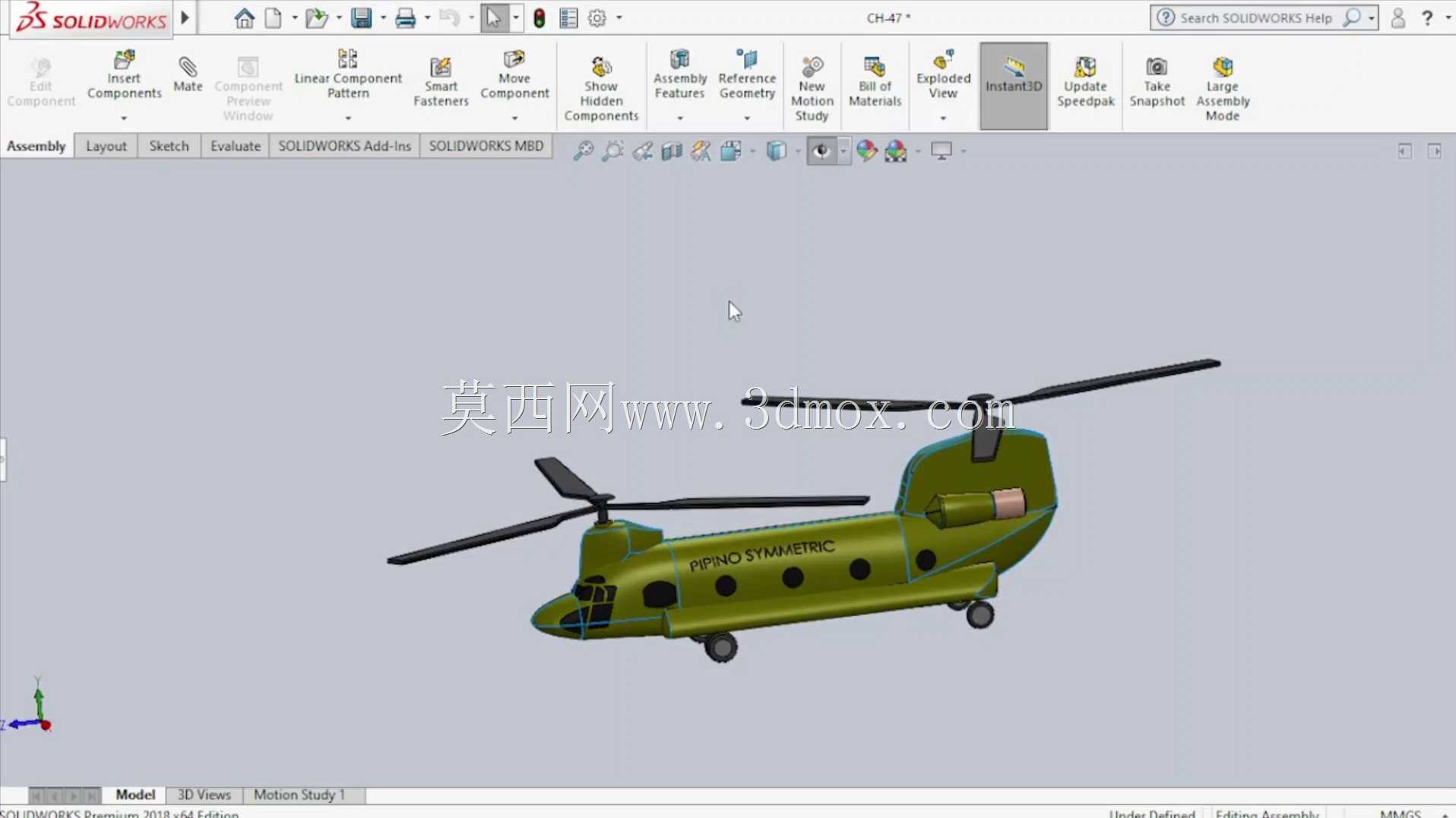

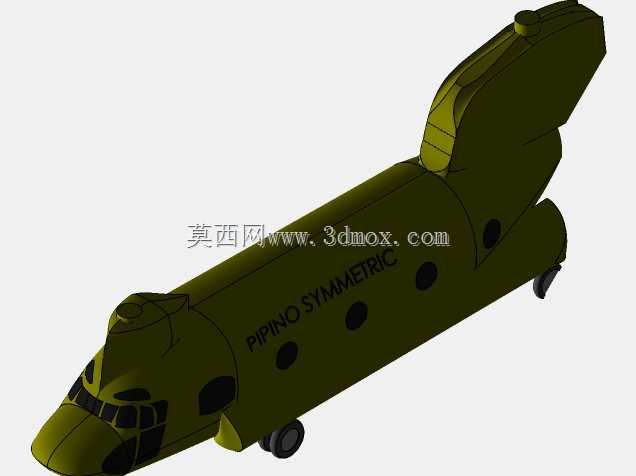

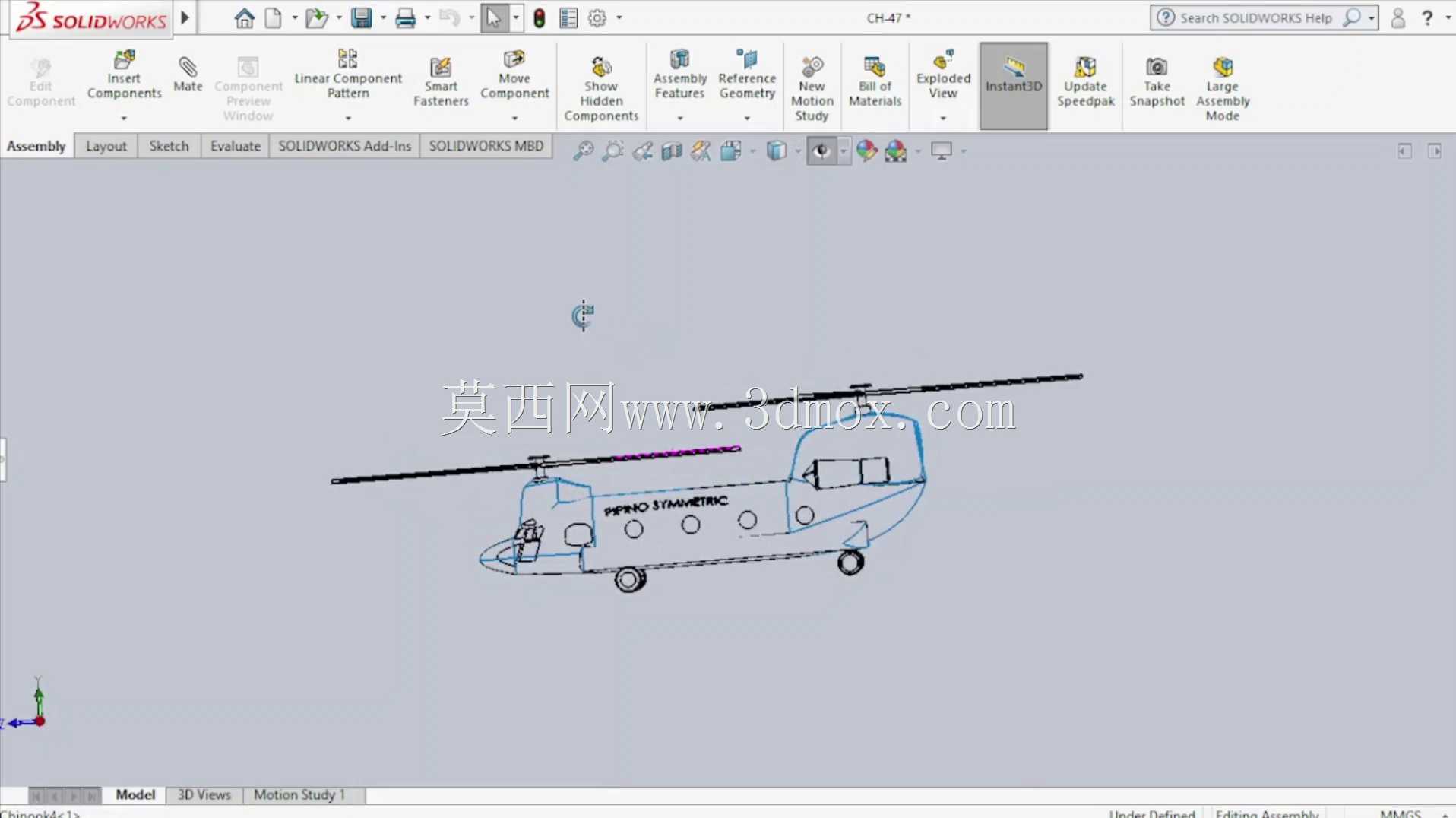

　　从功能特性层面拆解，该结构的机身采用宽体货舱设计，舱体截面预留了大尺寸装载空间，可容纳轻型战术车辆、集装箱式补给单元，机身侧面设置多组圆形舷窗，兼顾人员运输时的采光需求与机身结构强度；起落架采用前三点轮式布局，主起落架布置在机身重心下方区域，可承受大载重着陆时的冲击载荷，同时适配野外不平整场地的起降需求，避免硬着陆时出现机身侧翻风险。前后旋翼塔座分别布置在机身前部与后部上方，旋翼轴保持垂直于机身水平面，两副旋翼的旋转方向相反，通过机械传动系统实现转速同步，避免旋翼桨叶在运动过程中发生干涉，传动链路的布局充分考虑了机身内部空间的利用率，不会过度侵占货舱的有效装载容积。

　　设计思路上，整体建模过程优先保证气动外形与结构布局的合理性，机身曲面采用连续过渡设计，减少飞行过程中的压差阻力，机头位置设置多块风挡结构，保证飞行员的前向与侧向视野，风挡框架的加强筋布局兼顾视野遮挡率与结构刚度；机身侧面的舱门位置预留了足够的开启空间，可满足人员快速登机、小件物资装卸的需求，针对吊运作业场景，机身腹部预留了外挂点接口位置，可挂载大尺寸重型装备，外挂点的承力结构直接与机身主承力框架连接，避免载荷直接作用在蒙皮结构上造成结构损坏。

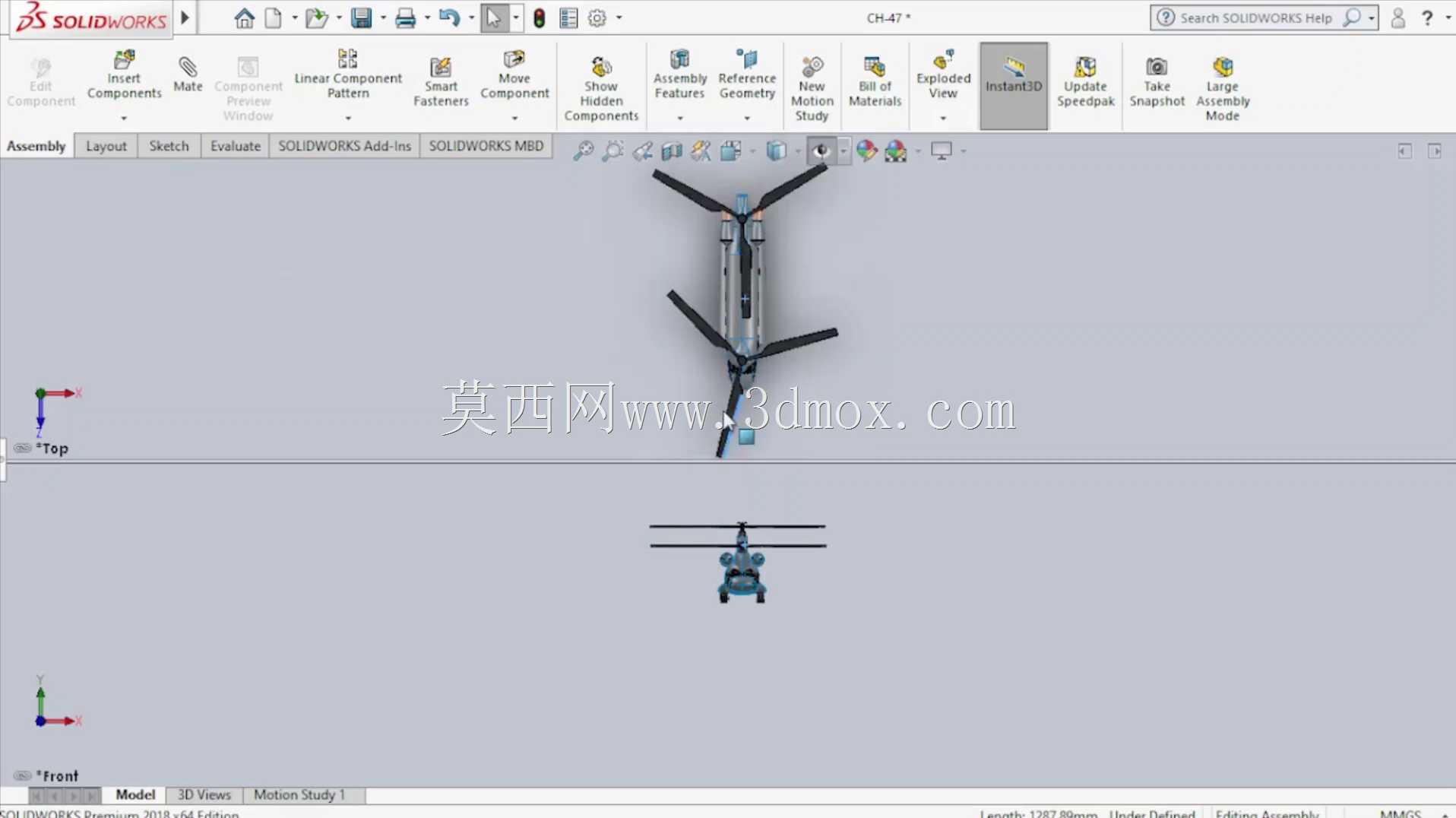

　　从外形尺寸与安装边界来看，整机纵向长度适配常规运输类直升机的尺寸规范，旋翼旋转时的最大直径范围经过校核，保证前后旋翼在任何挥舞角度下都不会发生碰撞，机身宽度控制在可适配标准运输机空运的尺寸范围内，满足战略转场时的装载要求；旋翼桨叶采用翼型截面设计，建模时还原了桨叶的扭转角度，保证不同半径位置的翼面都能保持合适的迎角，提升旋翼的气动效率，桨毂结构与旋翼塔座的连接位置预留了维护操作空间，方便日常检修时对桨毂铰节点、润滑点位进行操作。机身尾部的过渡段采用流线型收窄设计，减少飞行时的尾部紊流，发动机短舱布置在后部旋翼塔座侧面，进气口与排气口的位置避开旋翼下洗流的影响区域，避免发动机吸入废气或下洗流裹挟的杂物，提升动力系统工作的稳定性。

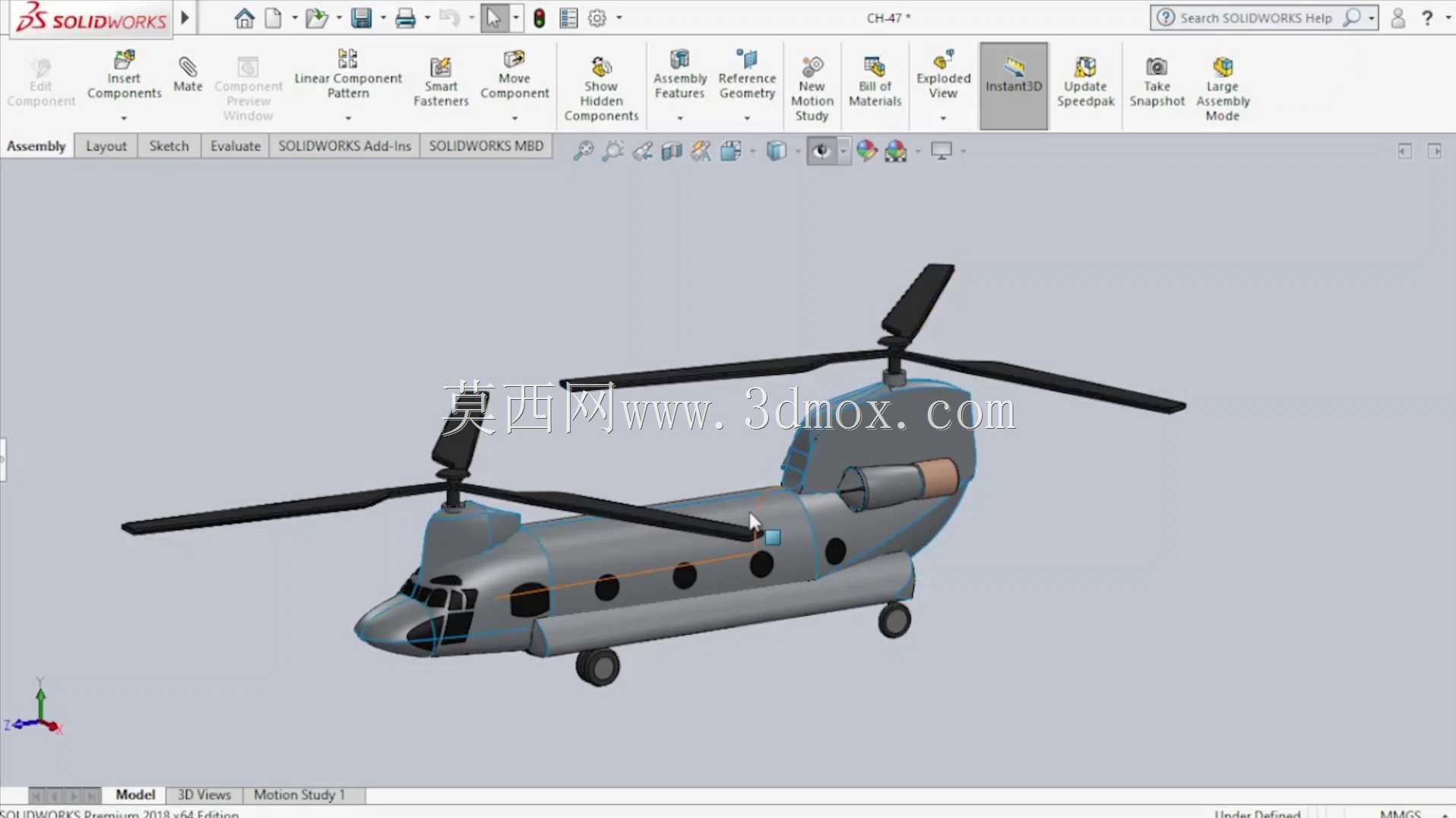

　　整个结构建模过程中，对各部件的装配关系进行了完整还原，包括旋翼与传动系统的连接、起落架与机身承力框的连接、机身蒙皮与内部框架的贴合关系，可直接用于结构原理展示、气动仿真前置建模、教学演示等场景，针对不同的使用需求，还可在现有模型基础上细化内部航电系统、燃油系统、货舱固定装置等子结构，进一步拓展模型的应用范围。
