空客H130轻型民用直升机外观结构数模

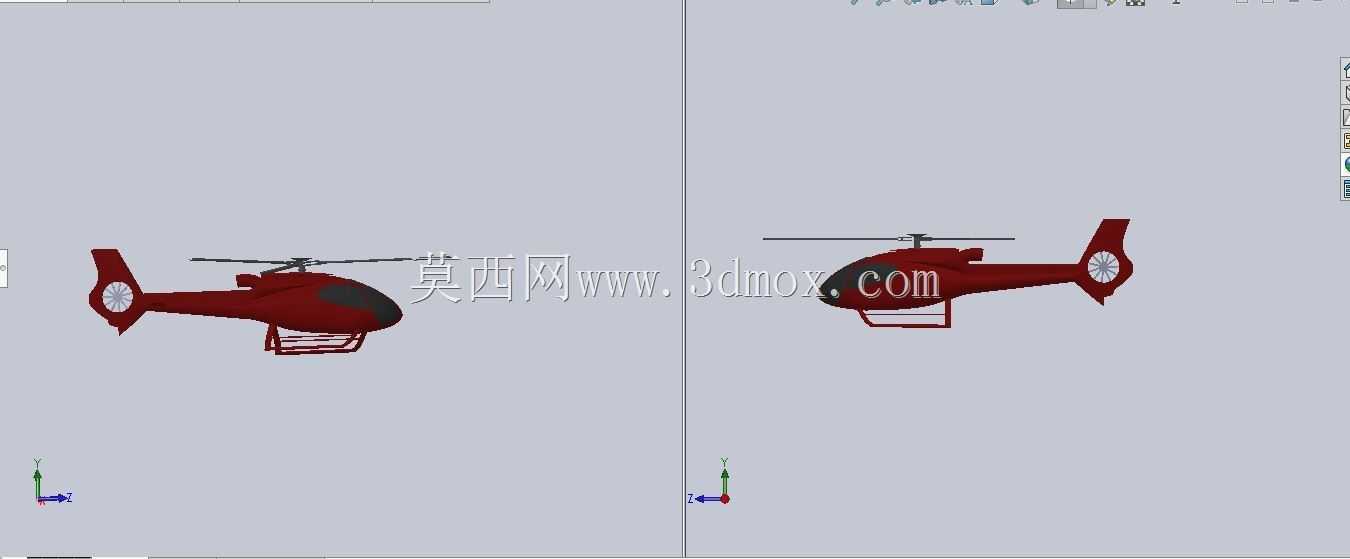

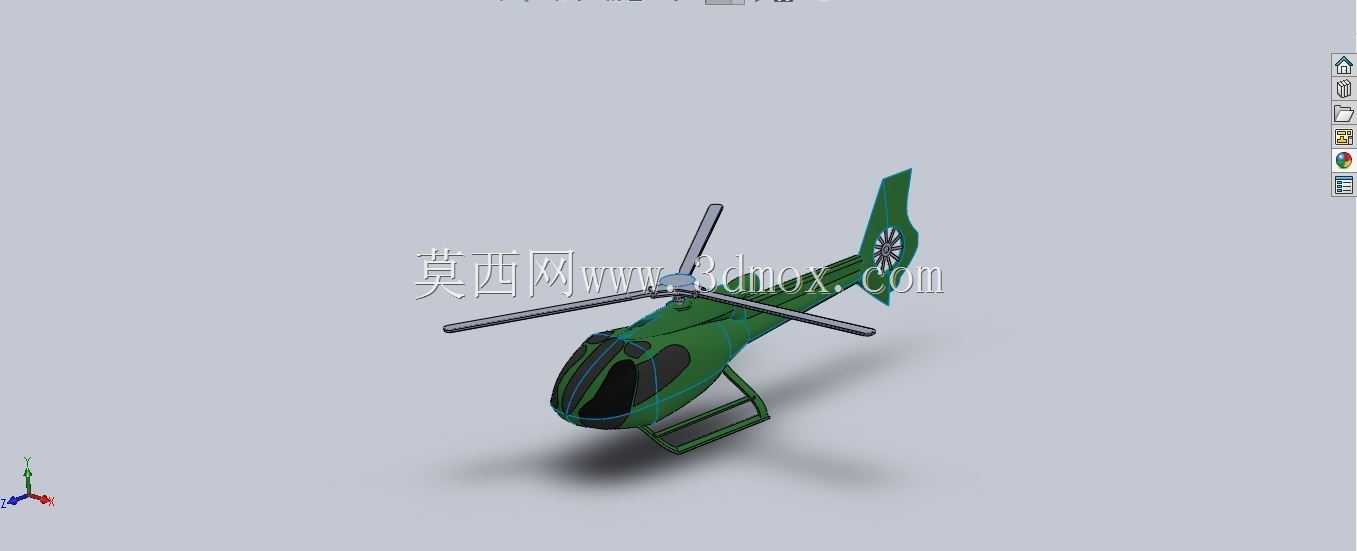

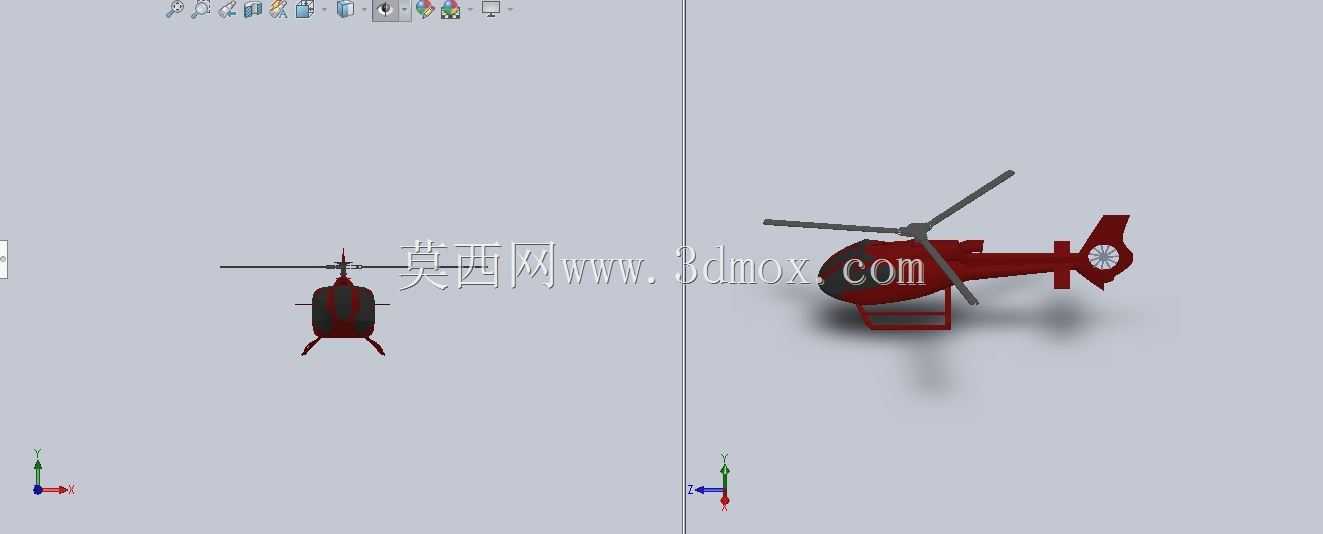

　　该三维数模完整还原了空客H130轻型单发直升机的整机外形与核心外部结构特征，建模过程中严格对照实机公开的气动外形参数完成曲面构建，可直接用于通航领域的科普展示、结构教学、场景渲染素材搭建等场景。从实际应用场景来看，H130本身定位为轻型多用途民用直升机，广泛应用于低空旅游观光、短途公务通勤、医疗急救转运、空中巡查作业、飞行培训等领域，其宽体座舱设计可容纳1名飞行员加6名乘客，机身侧方的大尺寸舷窗能够为舱内人员提供极佳的下视视野，这一特征在数模中通过精准的曲面分块得到了完整复现，舷窗的弧度、窗框与机身蒙皮的贴合边界都按照实机的安装公差逻辑做了结构预留，若后续需要做内饰拓展建模，可直接基于现有外蒙皮的内表面偏移出蒙皮壁厚，快速完成座舱内部的结构布局。

　　从功能特性的还原角度，数模完整呈现了H130的涵道式尾桨结构，这也是该机型区别于传统轻型直升机的核心设计特征——涵道尾桨将尾桨完全包裹在垂尾的涵道结构内部，既能够降低低空飞行时尾桨触碰障碍物的风险，也能大幅降低飞行过程中的气动噪音，数模中对涵道内壁的导流曲面、尾桨叶片的翼型截面、垂尾与尾梁的过渡圆角都做了精细化处理，旋翼系统的主桨毂、三片主桨叶的翼型扭转角度也完全匹配实机的气动设计参数，主桨叶的后掠翼尖结构在数模中做了单独的曲面拆分，方便后续做旋翼转动的动画演示或者有限元气动分析的前处理。

　　设计思路上，整个数模采用自顶向下的建模逻辑，首先搭建整机的基准坐标系，以主桨毂中心为坐标原点，确定机头朝向、尾梁延伸方向、垂尾高度方向的三个基准轴，再依次完成机身主体曲面、尾梁结构、旋翼系统、起落架、平尾垂尾的特征构建，机身曲面采用多截面放样配合曲面倒角完成，避免了多块曲面拼接出现的曲率不连续问题，滑橇式起落架的弧形支撑结构、起落架与机身底部的连接加强筋位置都做了准确还原，连接点的安装面做了平面化处理，若需要做起落架的缓冲结构仿真，可直接提取安装面的约束边界完成载荷施加。

　　外形尺寸与安装边界方面，数模严格按照实机10.68米的主旋翼直径、12.64米的整机长度（含主旋翼与尾桨转动范围）、3.34米的机高参数构建，机身最大宽度1.86米，滑橇起落架的横向轮距为2.1米，尾梁末端的涵道尾桨中心距离主桨毂中心的纵向距离为7.2米，所有外部突出物的边界都做了干涉检查，确保主旋翼转动时的扫掠范围不会与平尾、垂尾、机身顶部的发动机舱结构发生碰撞，机身侧面的舱门轮廓线、登机脚踏的位置也与实机完全一致，舱门的开合转轴位置做了基准轴预留，可直接添加旋转约束实现舱门开合的运动仿真。

　　针对不同的使用场景，该数模的曲面都做了分层处理，机身蒙皮、旋翼、尾桨、起落架、舷窗等不同部件分属不同的特征树分组，可单独隐藏或者导出，方便后续做结构拆解展示、涂装贴图替换、虚拟场景装配等工作，机身表面的曲率连续等级达到G2，能够满足高精度渲染的曲面光滑度要求，不会出现曲面棱角或者光影断层问题，对于从事通航装备结构设计、航空科普内容制作、虚拟仿真场景搭建的从业者来说，该数模可直接作为基础框架使用，省去了从零点开始构建整机曲面的大量重复工作，也可作为轻型直升机构型设计的参考基准，对照其结构布局完成同级别机型的改型设计工作。
